G7-harmaasävytarkastusprosessin suorittaminen

PRISMAsync Print Serverillä voit tarkistaa, vastaako tuloste G7-harmaasävytavoitetta.

G7-harmaasävytarkastus koskee kaikkia materiaaliperheeseen kuuluvia materiaaleja. G7-harmaasävytarkastus täytyy suorittaa vain yhdelle materiaaliperheen materiaalille. Tämä on materiaali, jota käytetään myös materiaaliperheen kalibrointiin. Varmista, että käytät aina samaa materiaalia, kun suoritat G7-harmaasävytarkastuksen.

Työkalut

i1Pro3-spektrofotometri (i1Pro2 myös tuettu)

Ennen aloitusta

  1. Kalibroi tulostin.

    TÄRKEÄÄ

    Sinun täytyy aina suorittaa tulostimen kalibrointi ennen tämän toimenpiteen suorittamista.

  2. Kalibroi tarkistettavan materiaalin materiaaliperhe.

    TÄRKEÄÄ

    Sinun täytyy aina suorittaa materiaaliperheen kalibrointi ennen tämän toimenpiteen suorittamista.

Ohjeet

  1. Liitä i1Pro3-spektrofotometri ohjauspaneelin USB-porttiin.

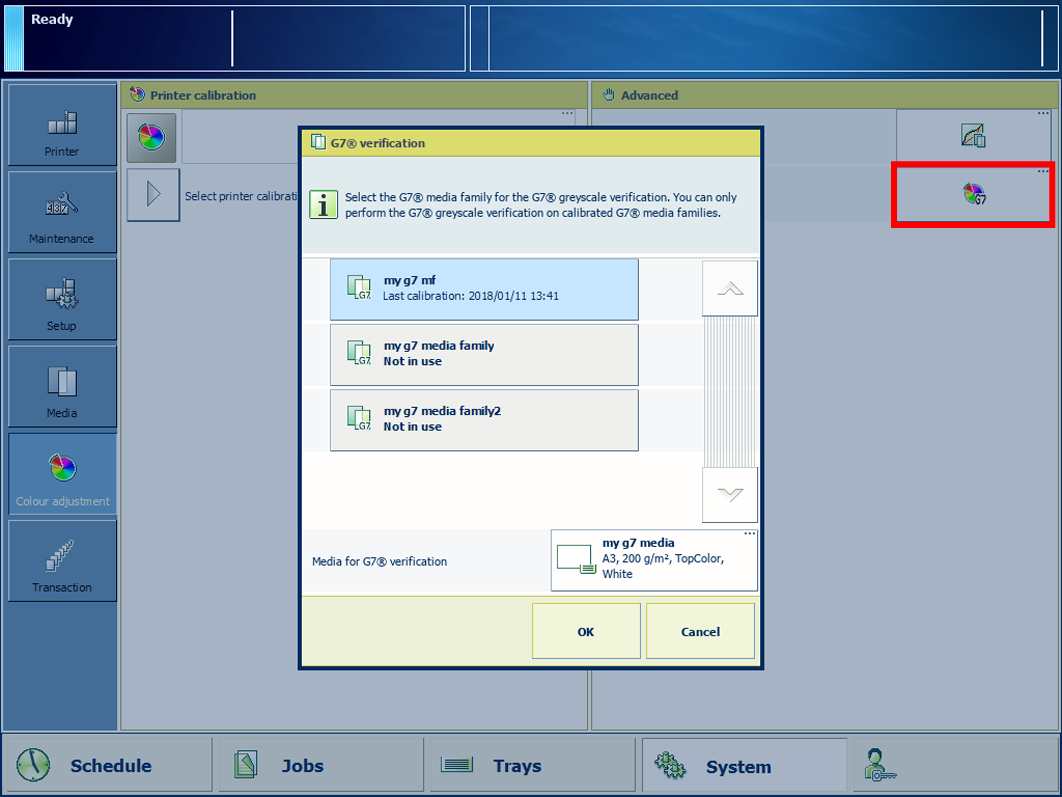

  2. Valitse [Järjestelmä]  → [Värisäätö]  → [G7®-harmaasävytarkastus] .

  3. Valitse vahvistettava G7-materiaaliperhe.

  4. Valitse tarvittaessa vahvistettava materiaali.

    Järjestelmä näyttää vahvistukseen määritetyn oletusmateriaalin.

  5. Lisää vahvistusmateriaali.

  6. Valitse [OK].

  7. Toimi ohjauspaneelin ohjeiden mukaan.

Tulos

G7-harmaasävytarkastuksen suorittamisen jälkeen palauteikkunassa näkyvät suoritetun menettelyn tulokset.

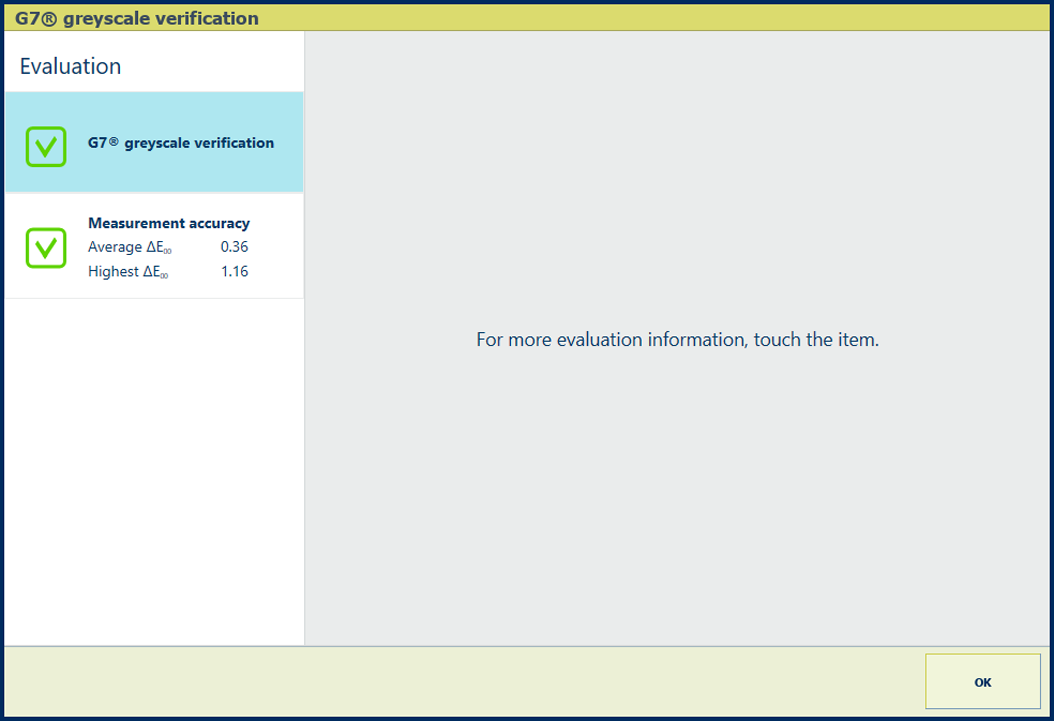

G7-tarkastusmenettelyn palauteikkuna

Kun näet kaksi vihreää valintamerkkiä, voit jatkaa valitsemalla [OK].

Kun näet punaisen ristin kuvakkeen, arvioi tulos käyttämällä alla olevaa taulukkoa, ennen kuin jatkat valitsemalla [OK].

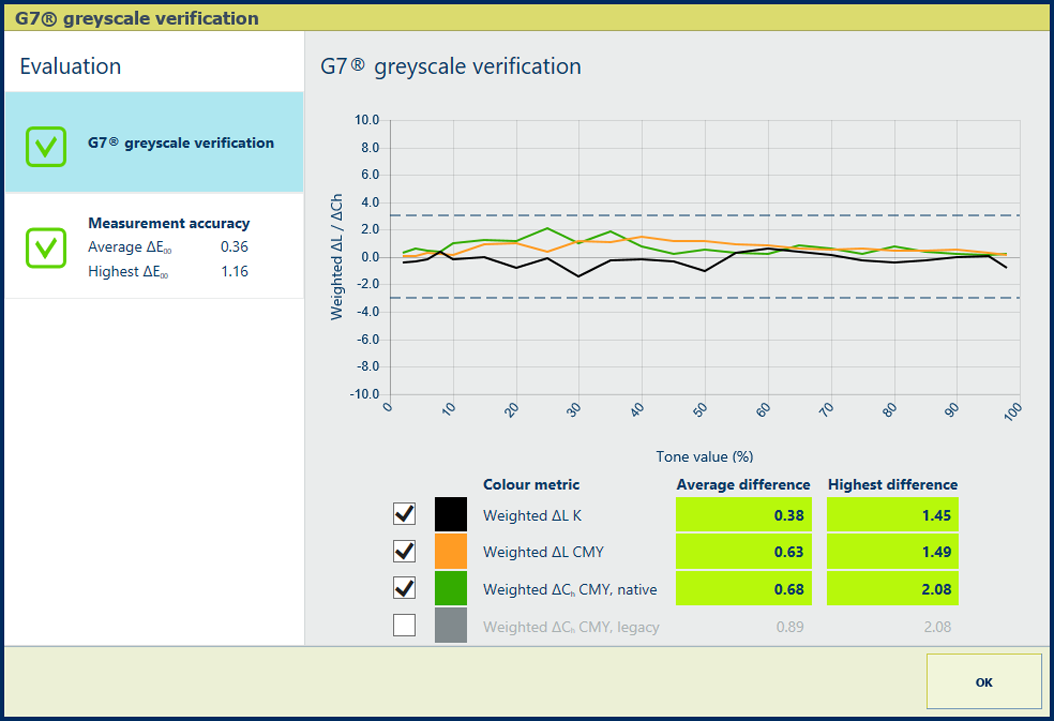

Kuvaus

[G7®-harmaasävytarkastus] ‑tiedot osoittavat tulostimen nykyisellä kunnolla, käytetyllä materiaalilla ja vastaavalla tulostusprofiililla saavutetun väritarkkuuden.

Kaaviosta käy värikanavakohtaisesti ilmi, miten hyvin mitatut arvot vastaavat G7-tavoitearvoja. Toleranssit on merkitty katkoviivoilla.

Arviointi

  • Kun keskimääräinen ΔL- tai ΔCh-arvo on asetettua kynnysarvoa pienempi, värilaatu on hyvä.

  • Kun keskimääräinen ΔL- tai ΔCh-arvo on asetettua kynnysarvoa suurempi, tarkista tuloste huolellisesti. Ongelma saattaa liittyä mittaustulokseen, materiaaliin tai tulostimen kuntoon.

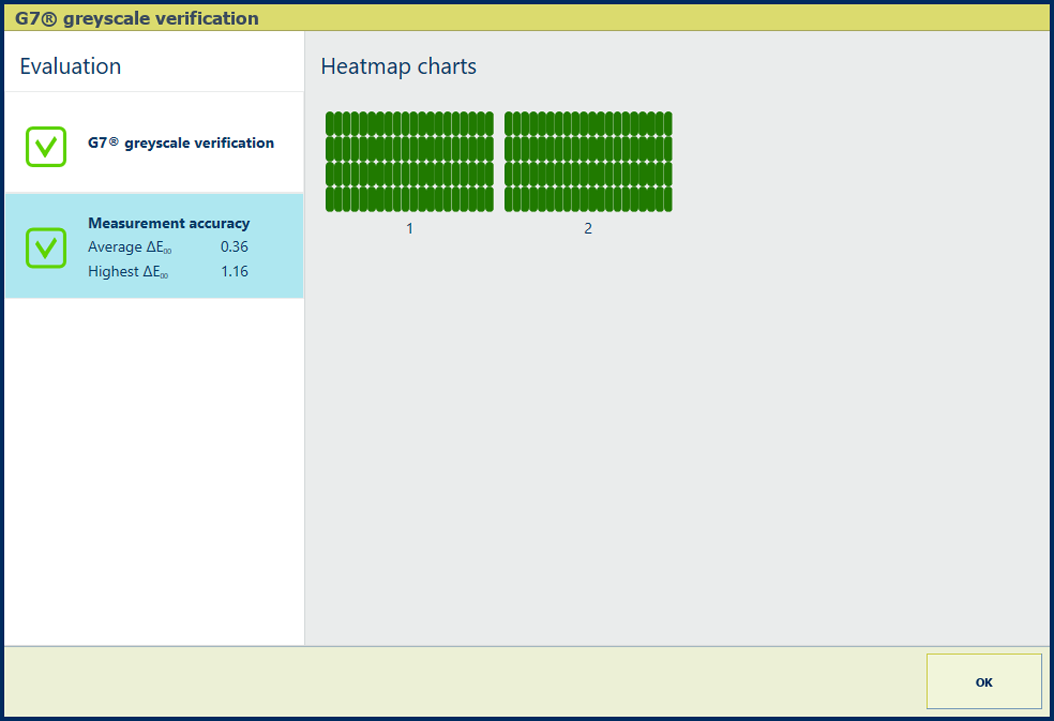

Kuvaus

[Mittauksen tarkkuus] ‑tietojen ΔE-arvot osoittavat alueiden tulostus- ja mittaustarkkuuden.

Ohjauspaneelissa näkyy lämpökartta, jonka alueiden sijainnit vastaavat tulostettua kaaviota.

Arviointi

  • Kun keskimääräinen ΔE-arvo on [Arvo, jolla lämpökartta muuttuu vihreäksi] ‑arvoa pienempi, ohjauspaneelin alueet muuttuvat vihreäksi, ja värilaatu on hyvä.

  • Kun keskimääräinen ΔE-arvo on [Arvo, jolla lämpökartta muuttuu vihreäksi] - ja [Arvo, jolla lämpökartta muuttuu punaiseksi] ‑arvojen välillä, ohjauspaneelin alueet muuttuvat oranssiksi, ja värilaatu voi olla edelleen hyvä. Sinun kannattaa kuitenkin kokeilla alla olevassa luettelossa olevia toimia.

  • Kun keskimääräinen ΔE-arvo on [Arvo, jolla lämpökartta muuttuu punaiseksi] ‑arvoa suurempi, ohjauspaneelin alueet muuttuvat punaiseksi. Kehotamme sinua kokeilemaan yhtä tai useampaa alla olevassa luettelossa olevista toimista.

Värilaadun parantamistoimet

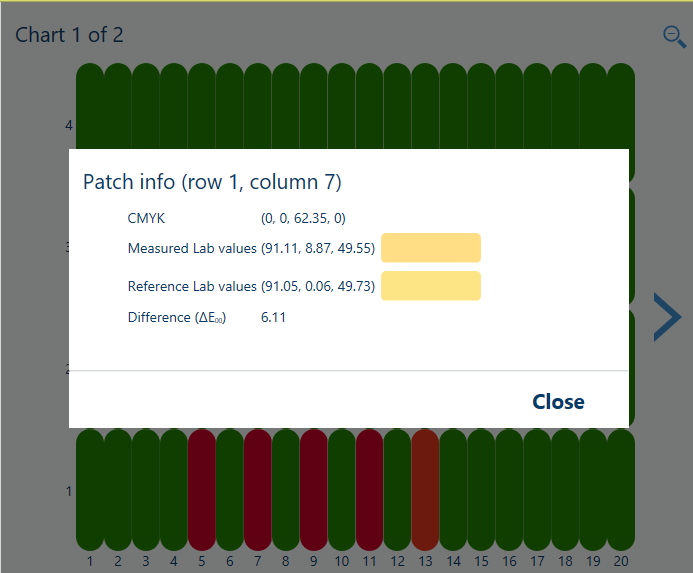

  • Tarkista alue tulostetusta kaaviosta

    Vieritä ohjauspaneelin kalibrointitaulukoita >- ja <-symboleilla. Lähennä tai loitonna zoomaussymbolilla.

    Etsi sitten rivin ja sarakkeen numerot koskettamalla punaista aluetta ja tarkista tulostetun kaavion vastaava alue ongelman ratkaisemiseksi. Suorita sitten tämä vahvistustoimi uudelleen.

  • Kalibroi materiaaliperhe uudelleen

    Jokin on saattanut mennä vikaan i1Pro3-spektrofotometrin käytön aikana.

  • Tulostimen kalibrointi

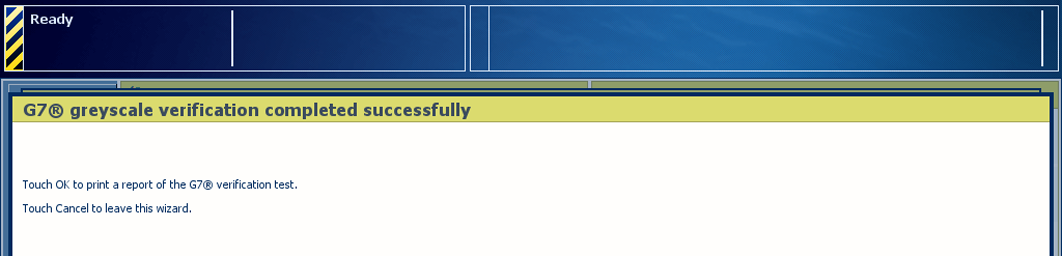

Jos haluat tulostaa suoritetun G7®-tarkistustestin yksityiskohtaisen raportin, valitse [OK].

Yksityiskohtaisen raportin tulostusasetus

Voit myös ladata suoritetun G7®-testin yksityiskohtaisen raportin Settings Editorissa.

Sijainti: [Tuki]  → [Vianmääritys]  → [Lataa G7®-vahvistustestin raportti PDF-muodossa]  .

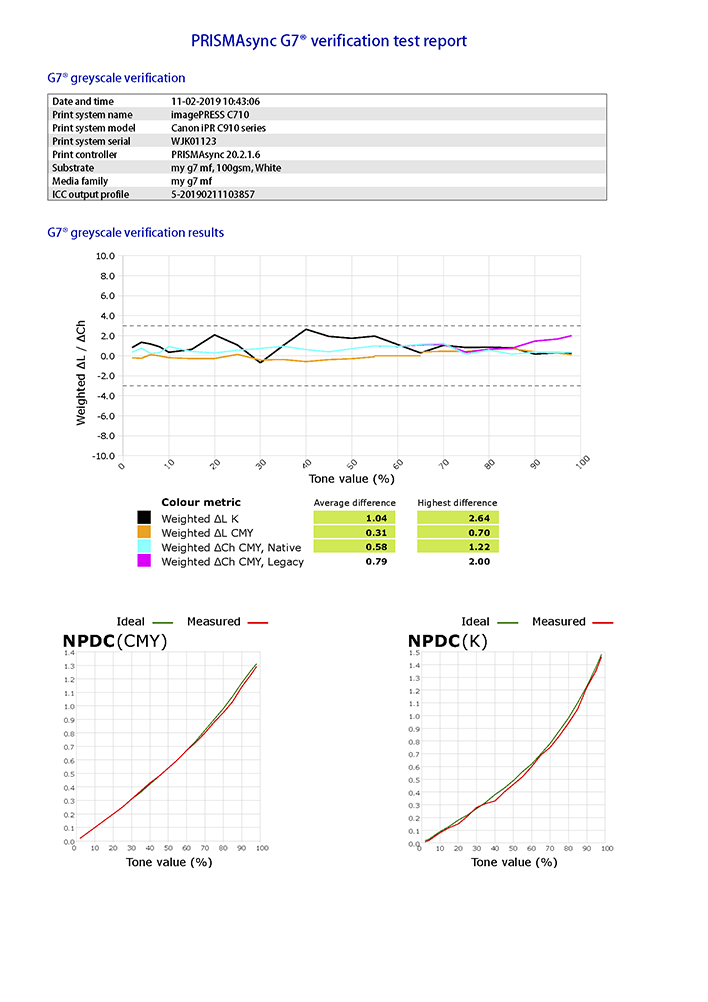

Esimerkki G7®-tarkistustestin raportista
