Na mizi se medij zaznava s pomočjo vgrajenih zaznavnih igel in ravnil mize. Zaznavne igle so lahko povezane s stikalom za vakuum ali pa jih lahko ročno aktivira uporabnik, kar omogoča tiskalniku hitro zaznavanje medija. Ravnila so na mizo natisnjena in omogočajo vodoravno in navpično ravnanje, ki izhaja iz izvirne točke 0,0 na mizi. Ravnila lahko pomagajo tudi pri določanju odmičnih razdalj (offset), če morate s tiskanjem začeti drugje, kot v izvirni točki.
Sistem zaznavnih igel pomaga uporabniku zaznati medij na vakuumski mizi. Delovanje zaznavnih igel je mogoče nastaviti na uporabniškem vmesniku, delujejo pa lahko v ročnem ali samodejnem načinu. Posamezne igle lahko nastavite na vrednost Off (izklop) ali On (vklop) tudi v meniju.
V ročnem načinu lahko za dviganje ali spuščanje želenih igel uporabite stopalko vakuumskega nožnega stikala za ustrezno cono. To naredite tako, da pritiskate na stikalo približno 2 sekundi. Pri tiskanju enojnih pol velikega formata na tiskalniku XT bo pritisk stopalke vakuumskega stikala cone A za približno 4 sekunde dvignil in spustil ustrezne igle za podporo tiskanju na velike formate.
V samodejnem načinu bodo zaznavne igle v legi Up (zgoraj) čakale na to, da uporabnik naloži medij. Ko je uporabnik poskrbel za zaznavanje medija in sprožil vakuumsko stikalo mize za izbrano cono, se igle, uporabljene za zaznavanje medija, umaknejo. Po končanem tiskalnem nalogu in ko se je portal umaknil iz zadnje tiskalne cone, se ustrezne igle vrnejo v zgornjo Up lego, vakuum na mizi pa se izklopi. Da se prepreči trk med iglami in portalom ali vozičkom, tiskalnik preveri, da je vsaka posamezna igla v spodnji Down legi, kadar obstajajo okoliščine, v katerih bi do takšnega trka lahko prišlo.
Ko je tiskalnik vklopljen, vendar še ni pripravljen za tiskanje, so vse zaznavne igle v spodnji Down legi.
POMEMBNO
Težkega medija na potiskajte na igle s prekomerno silo.
Medij z abrazivnimi robovi lahko igle poškoduje - ravnajte previdno.
Onesnaženost s črnilom lahko povzroča napake igel (glejte spodnji odstavek Vzdrževanje igel z namigi za čiščenje).

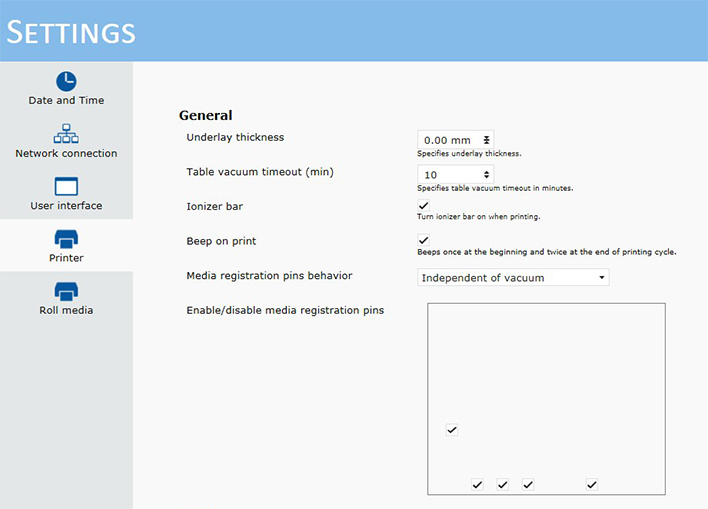

V zavihku Settings (Nastavitve) lahko nastavite način delovanja GT zaznavnih igel in tudi določite, katere od igel so aktivne.
Načini delovanja zaznavnih igel pri GT tiskalnikih vključujejo:
izklop,
neodvisno od vakuuma (ročno),
povezano z vakuumom (samodejno).
Določite aktivne in neaktivne igle z označitvijo ali brisanjem označbe na mreži.
Nastavitve za GT tiskalnikeV zavihku Settings (Nastavitve) lahko nastavite način delovanja XT zaznavnih igel in tudi določite, katere od igel so aktivne.
Načini delovanja zaznavnih igel pri XT tiskalnikih vključujejo:
izklop,
neodvisno od vakuuma (ročno),
povezano z vakuumom, samo cona A (obe skupini - navpična in vodoravna),
povezano z vakuumom, samo cona B (obe skupini - navpična in vodoravna),
povezano z vakuumom, celotna miza (obe skupini v coni A in navpična v coni B),
povezano z vakuumom, cona A in cona B - način 2 up (obe skupini v coni A ali v coni B).
Določite aktivne in neaktivne igle z označitvijo ali brisanjem označbe na mreži.
Nastavitve za XT tiskalnikeTri ravni varnosti
Preden se začne kakršnokoli gibanje portala, programska oprema tiskalnika spusti vse zaznavne igle.
Vsaka od 4 skupin igel ima svojo "varnostno cono". Ko se premikajoči portal pomakne v katerokoli od teh con, se vse zaznavne igle ustrezne skupine spustijo, da omogočijo varen prehod portala.
Če je delovanje igel nastavljeno na ročno, je uporabniku omogočeno, da aktivira igle s pomočjo stopalk vakuuma mize. Vendar pa ob vstopu portala v varnostno cono katerekoli skupine igel, ta skupina ne uboga ukaza za dvig. Isto velja tudi, če so igle v enem od samodejnih načinov delovanja.
Obravnava napak
V primeru, da se ena od igel zatakne v zgornji (UP) ali spodnji (DOWN) legi, se gibanje portala ustavi, tiskanje je preklicano, na zaslonu se odpre okno "registration pin error" (napaka zaznavne igle). Varnostne cone zagotavljajo zaznavanje igle, ki se ni spustila. Portal se zaustavi, še preden se dotakne igle.
Na zaslonu se odpre okno za napake in obvesti uporabnika, da je programska oprema zaznala neželeno lego igle in opozori na možne vzroke nastanka napake (tlak stisnjenega zraka, tipala). Uporabnik je naprošen, da vizualno pregleda, ali so vse igle v spodnji (DOWN) legi. V tem oknu za napake sta dva gumba - eden omogoča uporabniku, da igle ponovno aktivira, drugi pa mu omogoča, da jih v celoti onesposobi. Igle se samodejno ponovno aktivirajo ob naslednjem vklopu tiskalnika in gredo skozi običajni postopek inicializacije.
OPOMBA
Če inicializacija ni uspešna, se ponovi isti postopek obravnave napake. V tem primeru morate zahtevati klic na servis.
Okno napak zaznavnih igelMed tiskalnim nalogom s potekanjem se črnilo nalaga na zgornjo površino igel in njihovih ohišij. Nabiranje črnila na teh površinah ne sme presegati zgornje površine prevleke (overlay). Ko se to zgodi, s pomočjo britvice ali strgala odstranite nabrano črnilo samo z zgornje površine prevleke (igle morajo biti v spodnji legi). Z istimi orodji je mogoče očistiti tudi zgornjo površino vsake posamezne igle, ko so v zgornji legi.
POMEMBNO
• Za čiščenje igel ne uporabljajte čistilnih raztopin.
• Za čiščenje igel ne dvigujte prevlek.
• Črnila izpod zgornje površine prevleke ne praskajte, saj bi s tem lahko poškodovali površino igle.
