画像配置出力モジュール内の Z センサーの清掃

1

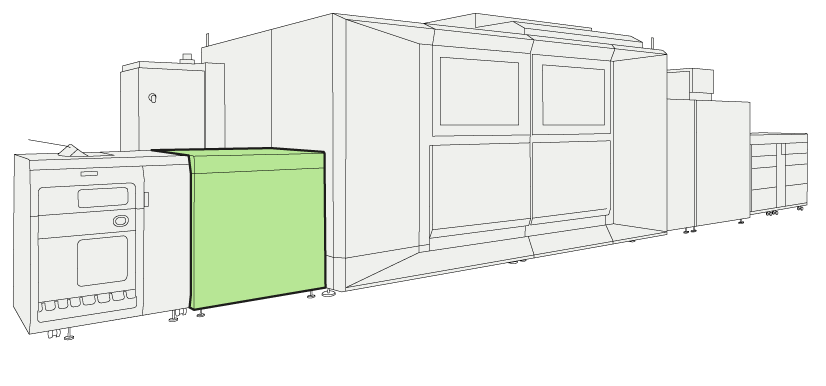

画像配置出力モジュールのフロントドアを開きます。

2

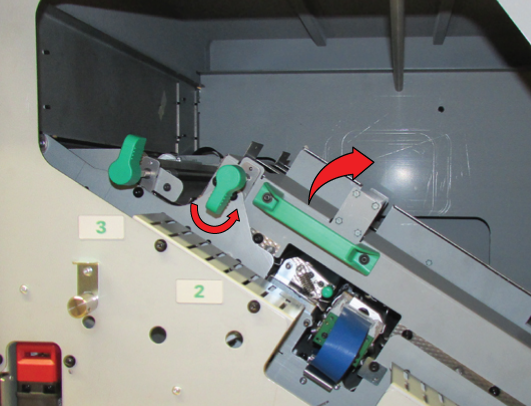

1. 緑のノブを回して用紙ガイドのロックを解除します。

2. 用紙ガイドを上側でロックされるまで持ち上げます。

3

緑のハンドルを使って Z センサーユニットを開け、保持します。

4

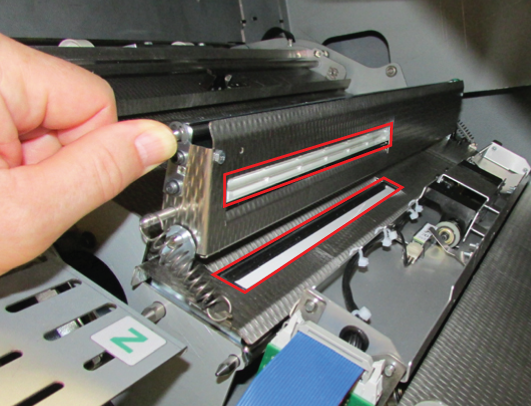

1. クリーニングクロスを用意し、下部センサーの上で 3 回動かします。

2. 新しいクリーニングクロスを用意し、上部センサーの上で 3 回動かします。

5

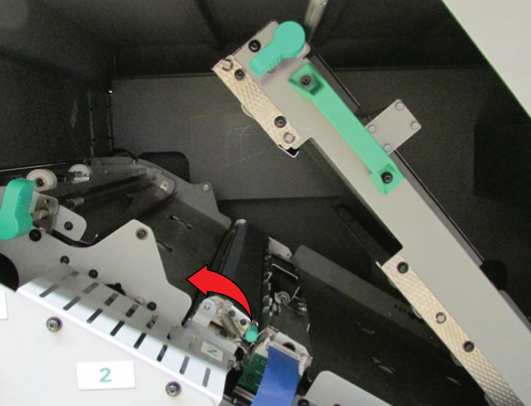

Z センサーユニットを静かに閉じます。

6

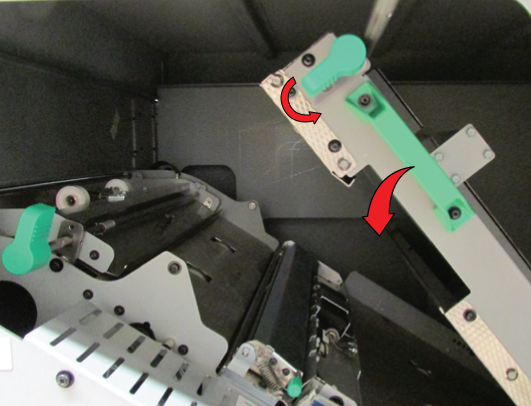

1. 片手で用紙ガイドを保持し、もう片方の手でノブを回してガイドのロックを解除します。

2. 用紙ガイドをロックされるまで下げます。

7

画像配置出力モジュールのフロントドアを閉じます。
