Pulizia dello scanner MC

Introduzione

Lo scanner MC viene utilizzato per la misurazione dei modelli di prova stampati. Lo scanner MC deve essere pulito regolarmente.

Quando si nota una fuoriuscita di inchiostro sullo scanner MC, pulirlo immediatamente.

La pulizia dello scanner MC deve essere effettuata almeno una volta al mese.

Video: Pulizia dello scanner MC

NOTA

Quando viene visualizzato l'errore 5713: la correzione di avanzamento dei supporti non funziona, molto probabilmente lo scanner MC è contaminato. Pulire lo scanner.

Prima di iniziare

Usare quanto prescritto per l'unità Colorado M-series:

  • Guanti in Microflex per la manipolazione degli inchiostri

  • Panni privi di pelucchi

  • Liquido di pulizia (IPA)

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Colorado M-series.

ATTENZIONE

Indossare i guanti prescritti quando è possibile il contatto con l'inchiostro o con i materiali per la manutenzione. I guanti dovrebbero sempre sovrapporsi alle maniche. Attenersi alle linee guida delle Schede dati di sicurezza (SDS) per garantire la massima sicurezza.

Procedura

  1. Avviare la manutenzione per mezzo del pannello dell'operatore. Per ulteriori informazioni, vedere Avvio della manutenzione manuale oppure Avvio della manutenzione periodica.
  2. Indossare i guanti approvati per l'unità Colorado M-series.
  3. Passare al lato di ingresso dei supporti e localizzare la porta di accesso manutenzione manuale sulla sinistra.
  4. Aprire la copertura dei supporti (1) e sollevare la leva della porta di accesso manutenzione manuale, sulla sinistra (2).
  5. Aprire la porta di accesso manutenzione manuale (3). Si accende una luce.
    IMPORTANTE

    Non usare alcuna sorgente di luce esterna per evitare l'essiccazione dell'inchiostro e danni alle testine di stampa.

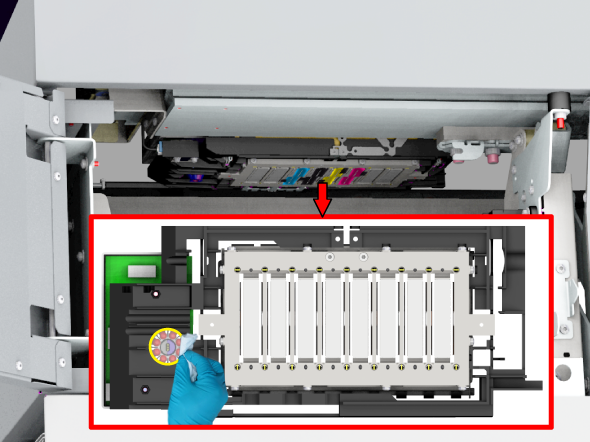

  6. Localizzare lo scanner MC (indicato dal cerchio giallo) accanto alla piastra base nello scomparto.
  7. Inumidire un panno privo di pelucchi con il detergente IPA e pulire il piano di vetro che si trova sulla parte anteriore dello scanner MC.
    IMPORTANTE

    Pulire solo il piano di vetro dello scanner MC. Non toccare le aree degli ugelli della testina di stampa. Toccando le aree degli ugelli è possibile danneggiare la testina di stampa.

    IMPORTANTE

    Usare il liquido di pulizia prescritto. Non usare altri agenti detergenti.

    IMPORTANTE

    Questo liquido di pulizia (IPA) non viene usato per la pulizia del cassetto di manutenzione e delle parti riscaldate della stazione di manutenzione.

  8. Accertarsi di rimuovere tutti i residui di inchiostro.
  9. Asciugare con attenzione il piano di vetro.
  10. Smaltire i guanti e i panni come rifiuti chimici, secondo le normative locali.
  11. Chiudere la porta di accesso manutenzione manuale e la copertura supporti.
    IMPORTANTE

    Accertarsi che tutte le coperture siano chiuse correttamente per impedire l'essiccazione dell'inchiostro all'interno del sistema.

  12. Sul pannello dell'operatore, toccare [Completato] per concludere la manutenzione.
