Reinigen Sie den MC-Scanner

Einführung

Der MC-Scanner wird zum Vermessen des ausgedruckten Testmusters verwendet. Der MC-Scanner muss regelmäßig gereinigt werden.

Wenn Sie eine Verschmutzung auf dem MC-Scanner feststellen, reinigen Sie die betroffene Stelle unverzüglich.

Der MC-Scanner muss mindestens einmal pro Monat gereinigt werden.

Video: Reinigen Sie den MC-Scanner

HINWEIS

Wenn der Fehler 5713: Korrektur des Materialvorschubs funktioniert nicht angezeigt wird, ist wahrscheinlich der MC-Scanner verschmutzt. Reinigen Sie den Scanner.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Fusselfreie Tücher

  • Reinigungsflüssigkeit (Isopropanol)

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

Prozedur

  1. Starten Sie den Wartungsvorgang über das Bedienfeld. Weitere Informationen finden Sie unter Starten der manuellen Wartung oder Starten den regelmäßigen Wartung.
  2. Ziehen Sie die für den Colorado M-series zugelassenen Handschuhe an.

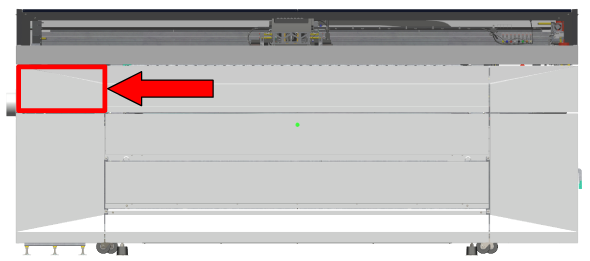

  3. Gehen Sie zur Materialeingabeseite, wo sich auf der linken Seite die manuelle Wartungsklappe befindet.

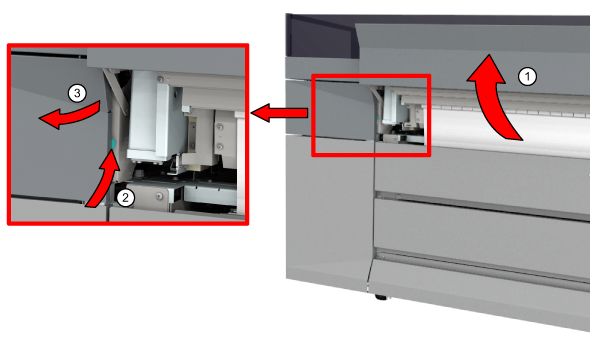

  4. Öffnen Sie die Materialabdeckung (1), und heben Sie den Hebel der Klappe für die manuelle Wartung links an (2).
  5. Öffnen Sie die Klappe für die manuelle Wartung (3). Dadurch schaltet sich eine Leuchte ein.
    WICHTIG

    Verwenden Sie keine externe Lichtquelle, um zu verhindern, dass die Tinte an den Druckköpfen aushärtet und diese dadurch beschädigt werden.

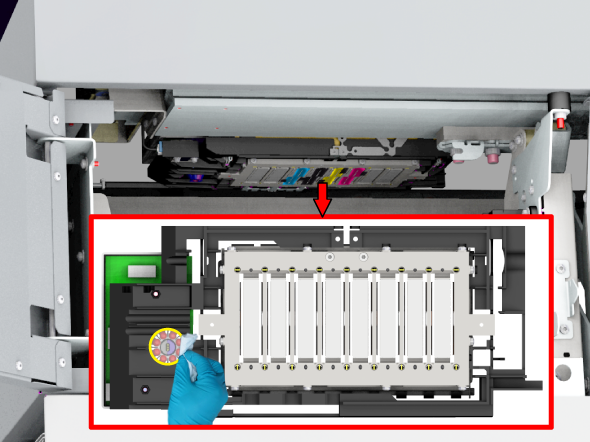

  6. Neben der Druckkopf-Trägerplatte im Fach befindet sich der MC-Scanner (gekennzeichnet durch den gelben Kreis).
  7. Befeuchten Sie einen fusselfreien Lappen mit der Reinigungsflüssigkeit (Isopropanol), und reinigen Sie die Glasplatte vor dem MC-Scanner.
    WICHTIG

    Reinigen Sie nur die Glasplatte des MC-Scanners. Vermeiden Sie eine Berührung der Düsenbereiche am Druckkopf. Durch Berührung der Düsenbereiche kann der Druckkopf beschädigt werden.

    WICHTIG

    Verwenden Sie die vorgesehene Reinigungsflüssigkeit. Benutzen Sie keine anderen Reiniger.

    WICHTIG

    Diese Reinigungsflüssigkeit (Isopropanol) darf nicht zum Reinigen des Wartungsbehälters und der beheizten Teile der Wartungseinheit verwendet werden.

  8. Stellen Sie sicher, dass Sie alle Tintenreste entfernt haben.
  9. Wischen Sie die Glasplatte vorsichtig trocken.
  10. Entsorgen Sie die Handschuhe und Tücher als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  11. Schließen Sie die Klappe für die automatische Wartung und die Materialabdeckung.
    WICHTIG

    Vergewissern Sie sich, dass alle Abdeckungen ordnungsgemäß geschlossen sind, damit keine Tinte in das System gelangt und dort aushärtet.

  12. Tippen Sie am Bedienfeld auf [Abgeschlossen], um den Wartungsvorgang abzuschließen.
