Замена бокса расходных материалов в отсеке для чернил

В этом разделе описывается замена расходных материалов в отсеке чернил.

Если необходимо заменить пустой бокс расходных материалов, в информационной области отображается соответствующий значок (Уровни заполнения расходных материалов и отходов). Кроме того, светодиоды почти пустых боксов расходных материалов включаются, указывая на необходимость выполнения необходимых действий.

	Один из боксов расходных материалов (чернила, PML или ColorGrip) пуст. Чтобы выяснить, какой бокс расходных материалов пуст, нажмите значок пустого бокса для перехода к панели [Расходные материалы].
				Запас одного или нескольких расходных материалов почти полностью израсходован.

				Запас одного или нескольких расходных материалов полностью израсходован. Появится окно «Требуется действие» с инструкциями по замене пустого бокса расходных материалов.

Хранение и использование чернил в печатной системе описаны в разделе Чернила, ColorGrip и жидкие расходные материалы для техобслуживания в принтере.

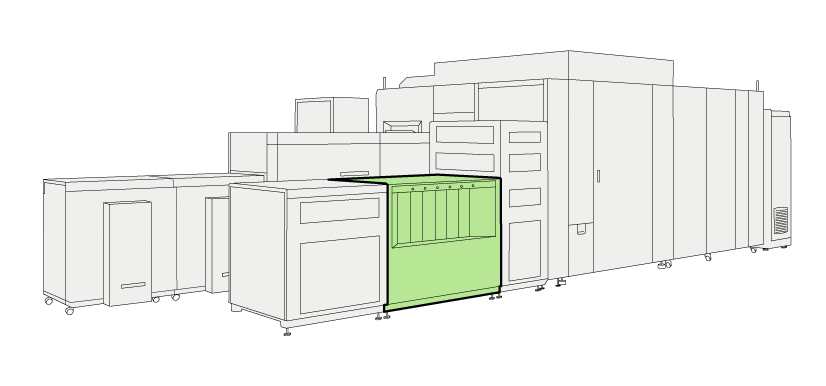

Местоположение отсека чернил

ПРИМЕЧАНИЕ

Чтобы исключить загрязнение рук при работе с чернилами, а также жидкостями ColorGrip, PML или SU70 рекомендуется использовать нитриловые перчатки. Дополнительные сведения см. в соответствующих паспортах безопасности материалов (Узнайте о техобслуживании принтера.).
Чернила, ColorGrip, PML и/или SU70 содержат 1,2-бензиcотиазол-3(2H)-он. С точки зрения охраны труда и техники безопасности не рекомендуется, чтобы люди, чувствительные к химическим веществам (например, страдающие астмой), работали с чернилами или химическими веществами.
В случае разлития жидкости вытрите капли одноразовыми полотенцами. Использованные полотенца поместите в бокс с герметичной крышкой для последующей утилизации.

Подготовка

Возьмите полный бокс расходных материалов.
Держите под рукой бутылку PML и несколько чистящих салфеток, чтобы вовремя убрать пролитую жидкость в случае необходимости.
Доступен видеоролик с инструкциями по этому техническому обслуживанию, см. Замена бокса расходных материалов в отсеке чернил.

Процедура

	Действие

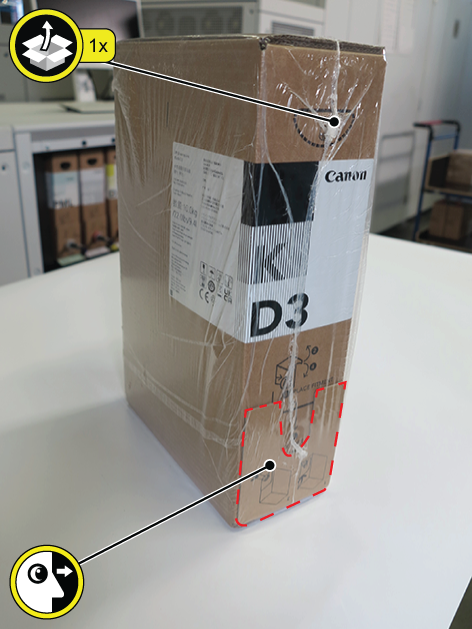

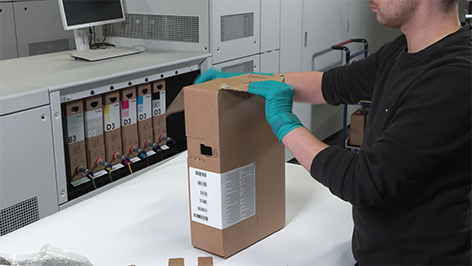

1	Снимите пластиковую крышку бокса расходных материалов. ПРИМЕЧАНИЕ Инструмент для фиксации горлышка находится внутри пластиковой крышки, поэтому не выбрасывайте его вместе с пластиковой крышкой.

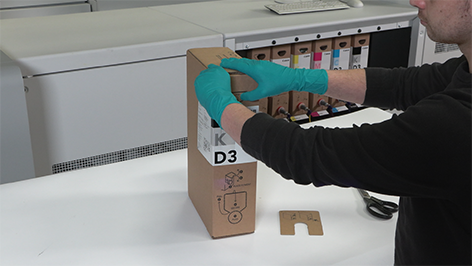

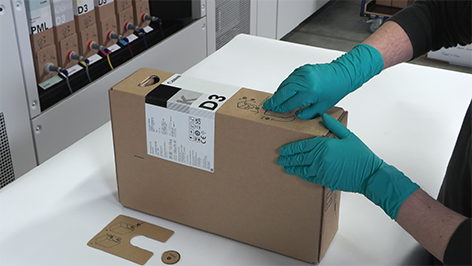

2	Сделайте ручку для более удобного использования. Найдите перфорированную область на передней стороне бокса расходных материалов. Вставьте перфорированную часть внутрь, чтобы получилась ручка.

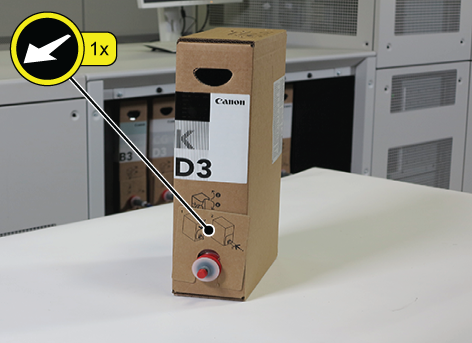

3	Подготовьте отверстие горлышка. Найдите место с перфорацией, где должно быть установлено горлышко. Вставьте круглую часть перфорации внутрь бокса. Потяните оставшуюся часть перфорации вверх, чтобы создать отверстие.

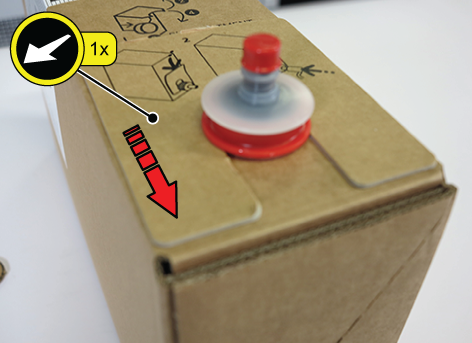

4	Установите горлышко. Протяните горлышко через отверстие, которое вы только что создали. ПРИМЕЧАНИЕ Убедитесь в том, что горлышко вытянуто настолько, что белый и красный гребни находятся снаружи отверстия. Закрепите горлышко на месте с помощью приспособления для фиксации горлышка, чтобы оно не вдавливалось внутрь бокса расходных материалов.

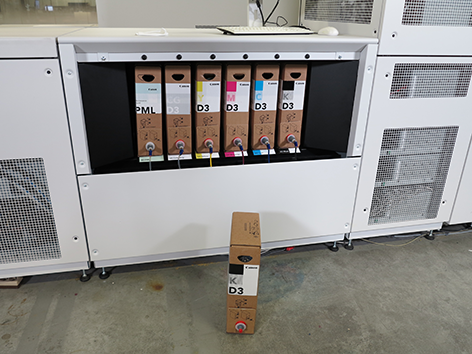

5	Поместите полный бокс расходных материалов рядом с отсеком для чернил.

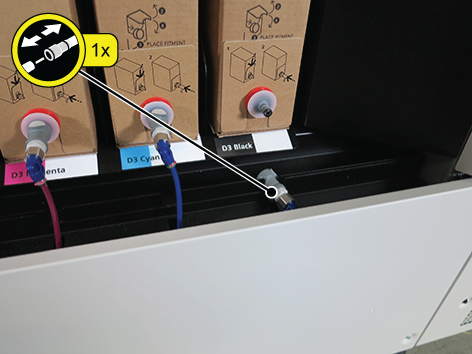

6	Отсоедините разъем от пустого бокса расходных материалов. Нажмите белую кнопку, чтобы освободить разъем. Отсоедините разъем от горлышка пустого бокса расходных материалов. ПРИМЕЧАНИЕ С разъема может капать жидкость. Используйте ветошь для очистки разъема. Установите отсоединенный разъем в держатель.

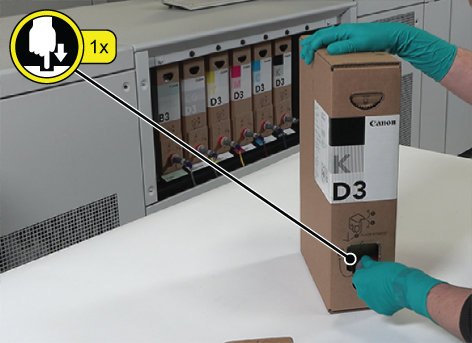

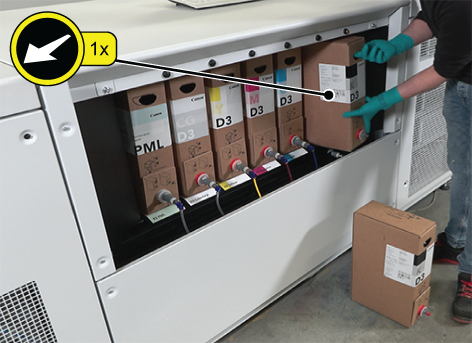

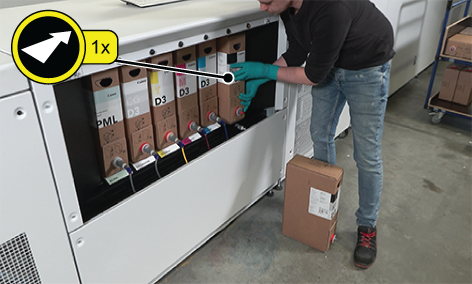

7	Извлеките пустой бокс расходных материалов.
8	Поместите полный бокс расходных материалов в отсек для чернил.

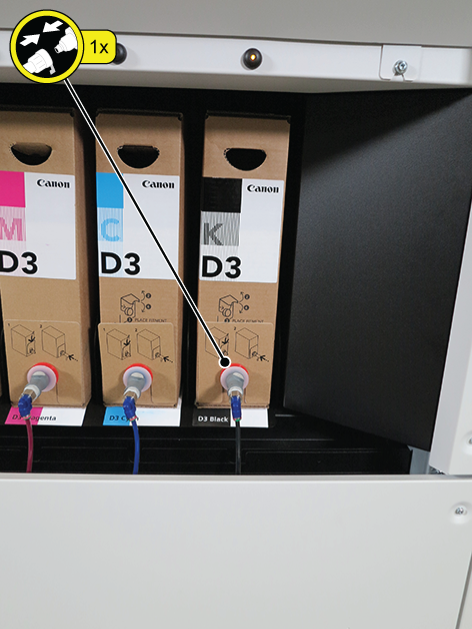

9	Прикрепите разъем. Снимите красный колпачок с горлышка нового бокса расходных материалов. Закрепите красный колпачок на горлышке старого бокса расходных материалов. Возьмите разъем из металлического держателя и присоедините его к горлышку нового бокса расходных материалов. С небольшим усилием надавите на разъем до щелчка.

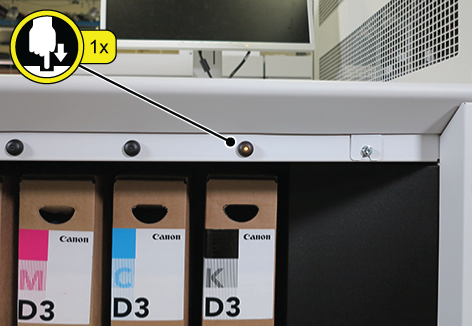

10	Нажмите черную кнопку для подтверждения установки полного бокса. Светодиодный индикатор медленно мигает примерно в течение 10 секунд, пока считывается метка RFID бокса расходных материалов. Затем светодиод гаснет. ПРИМЕЧАНИЕ Если индикатор продолжит мигать, это означает, что на информационной панели есть важная информация для ознакомления.

Дальнейшие действия

С пустым боксом расходных материалов можно поступить двумя способами:

утилизируйте бокс расходных материалов;
используйте бокс расходных материалов в качестве емкости для отходов.

Соответствующие процедуры описаны ниже.

Утилизация бокса расходных материалов.

Доступен видеоролик с инструкциями по этому техническому обслуживанию, см. Утилизация пустого бокса чернил.

Табл. 1.
	Действие
1	Снимите инструмент для фиксации горлышка.

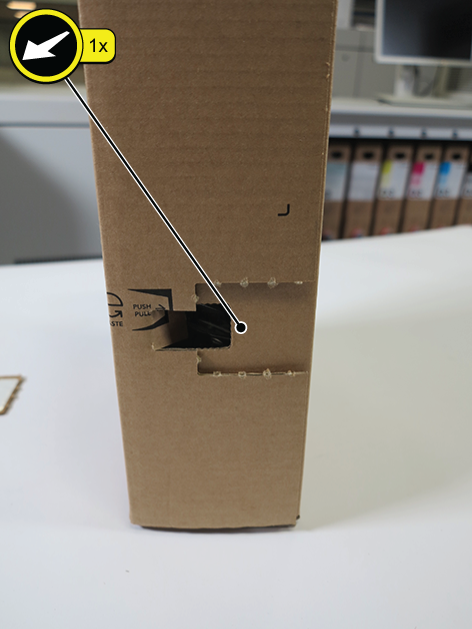

2	Втолкните горлышко обратно в бокс, чтобы можно было извлечь пакет с чернилами.

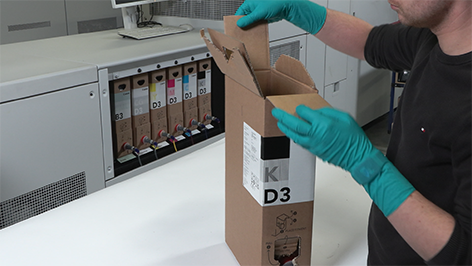

3	Откройте верхнюю часть бокса расходных материалов.

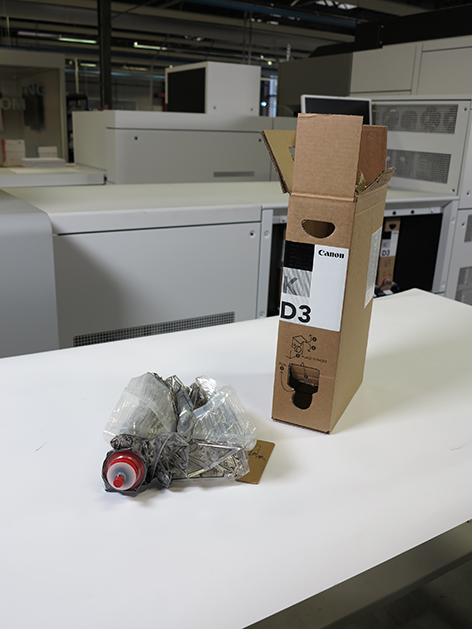

4	Извлеките пустой пакет с чернилами.
5	Удалите метку RFID из бокса расходных материалов. Найдите перфорированную область вокруг метки RFID. Удалите метку RFID. ПРИМЕЧАНИЕ Утилизируйте метку RFID как электронные отходы.
6	Откройте другую сторону бокса расходных материалов.

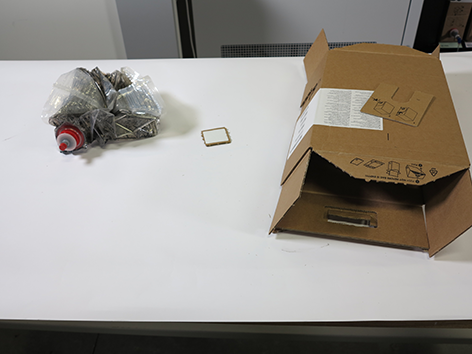

7	Для удобства утилизации сложите бокс расходных материалов.
8	Утилизируйте пакет с чернилами и бокс расходных материалов в соответствии с местными нормативами и политикой компаний, занимающихся переработкой отходов.

Использование в качестве емкости для мусора.

Табл. 2.
	Действие
1	Удалите метку RFID из бокса расходных материалов. Найдите перфорированную область вокруг метки RFID. Удалите метку RFID. ВАЖНО Важно удалить метку RFID из использованного бокса расходных материалов, чтобы предотвратить его случайное повторное использование в качестве нового.

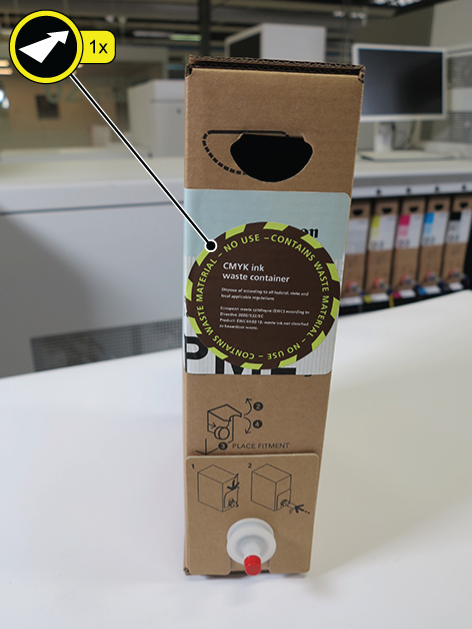

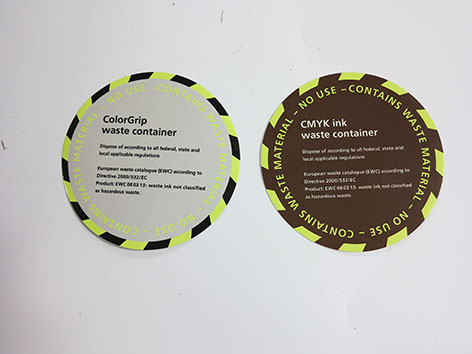

2	Поместите новую метку из рулона меток для емкостей для отходов поверх имеющейся наклейки на пустом боксе расходных материалов. ВАЖНО Существует два типа наклеек для емкости для отходов: одна для отходов чернил CMYK и одна для отходов ColorGrip. Наклеивайте наклейки ColorGrip только на пустые боксы, в которых находились ColorGrip, поскольку ColorGrip должны находиться отдельно от других расходных материалов во избежание загрязнения. Для других пустых боксов расходных материалов поместите новую наклейку с отходами чернил CMYK из рулона поверх имеющейся наклейки.
