Substituir uma caixa de consumível no armário de tinta

Este tópico descreve a substituição de consumíveis no armário de tinta.

A consola indica quando deve preparar a substituição de uma caixa de consumível vazia (Níveis de enchimento de consumíveis e resíduos). Além disso, os LEDs das caixas de consumíveis que estão quase vazias acendem-se para indicar que a ação é necessária.

Uma das caixas de consumíveis (tinta, PML ou ColorGrip) está vazia. Para saber que caixa de consumível está vazia, toque no símbolo de recipiente vazio para ir para o painel [Consumíveis].

A quantidade total de um ou mais consumíveis está quase esgotada.

A quantidade total de um ou mais consumíveis está esgotada. Um ecrã de ação necessária é apresentado e mostra como substituir a caixa de consumível vazia.

Para saber como o sistema de impressão processa a tinta, consulte Tinta, ColorGrip e consumíveis líquidos de manutenção na impressora.

Localização do armário de tinta
NOTA

  • Para manter as mãos limpas, é aconselhável utilizar luvas de nitrilo ao trabalhar com tinta, ColorGrip, PML ou SU70. Para obter mais informações, consulte as respetivas folhas de dados de segurança de material (Obter informações sobre a manutenção da impressora).

  • As tintas, ColorGrip, PML e/ou SU70 contêm 1,2-benzisotiazol-3(2H)-ona. Na perspetiva da saúde e segurança no trabalho, não é recomendado que as pessoas sensíveis a químicos (por exemplo, pessoas com asma) trabalhem com tinta ou químicos.

  • Em caso de derrame de líquidos, limpe as gotas com toalhas descartáveis e coloque as toalhas usadas num recipiente que possa ser selado e apropriado para eliminação.

Antes de começar

Procedimento

Ação

1

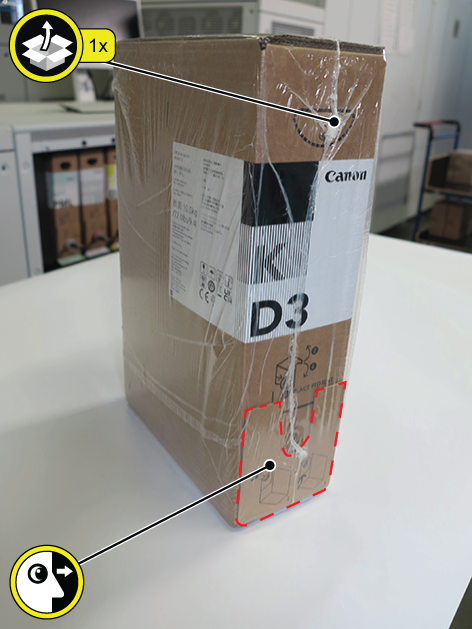

Retire a tampa de plástico da caixa de consumível.

NOTA

A ferramenta de fixação do bocal está dentro da tampa de plástico, por isso não a deite fora com o plástico.

2

Crie uma pega para facilitar a utilização.

  1. Localize a zona perfurada na parte da frente da caixa de consumível.

  2. Empurre a secção perfurada para dentro para criar uma pega.

3

Preparar a abertura do bocal.

  1. Localize o ponto perfurado onde o bocal deve ser colocado.

  2. Empurre a parte redonda da perfuração para o interior da caixa.

  3. Puxe a parte restante da perfuração para cima para criar uma abertura.

4

Coloque o bocal.

  1. Puxe o bocal através da abertura que acabou de criar.

    NOTA

    Certifique-se de que o bocal é puxado o suficiente para que as saliências brancas e vermelhas fiquem fora da abertura.

  2. Utilize uma ferramenta de fixação do bocal para o fixar no lugar, de modo a garantir que o bocal não fica pressionado dentro da caixa de consumível.

5

Coloque a caixa de consumível cheia junto ao armário de tinta.

6

Retire o conector da caixa de consumível vazia.

  1. Prima o botão branco para soltar o conector.

  2. Retire o conector do bocal da caixa de consumível vazia.

    NOTA

    O conector pode pingar líquido. Utilize panos de limpeza para limpar o conector.

  3. Coloque o conector solto no suporte.

7

Retire a caixa de consumível vazia.

8

Coloque a caixa de consumível cheia no armário de tinta.

9

Fixe o conector.

  1. Retire a tampa vermelha do bocal da nova caixa de consumível.

  2. Fixe a tampa vermelha ao bocal da caixa de consumível antiga.

  3. Retire o conector do suporte metálico e fixe-o ao bocal da nova caixa de consumível.

  4. Exerça alguma força para empurrar o conector até ouvir um clique.

10

Prima o botão preto para confirmar que colocou um recipiente cheio.

O LED pisca lentamente cerca de 10 segundos enquanto a etiqueta RFID da caixa de consumível estiver a ser lida. De seguida, o LED apaga-se.

NOTA

Quando o LED continuar a piscar rapidamente, há informações importantes que tem de ler no painel de controlo.

Como proceder a seguir

Quando tem uma caixa de consumível vazia, tem duas opções:

  • eliminar a caixa de consumível;

  • reutilizar a caixa de consumível como caixa de resíduos.

Os respetivos procedimentos são descritos a seguir.

Eliminação da caixa de consumível

O vídeo de instruções para esta ação de manutenção está disponível, consulte Reciclar uma caixa de tinta vazia.

Tabela 1.

Ação

1

Retire a ferramenta de fixação do bocal.

2

Empurre o bocal para dentro da caixa para permitir a remoção do saco de tinta.

3

Abra a parte superior da caixa de consumível.

4

Retire o saco de tinta vazio.

5

Retire a etiqueta RFID da caixa de consumível.

  1. Localize a área perfurada à volta da etiqueta RFID.

  2. Retire a etiqueta RFID.

NOTA

Elimine a etiqueta RFID como lixo eletrónico.

6

Abra o outro lado da caixa de consumível.

7

Achate a caixa de consumível para facilitar a eliminação.

8

Elimine o saco de tinta e a caixa de consumível de acordo com as diretrizes e políticas locais das empresas de tratamento de resíduos.

Reutilizar como caixa de resíduos

Tabela 2.

Ação

1

Retire a etiqueta RFID da caixa de consumível.

  1. Localize a área perfurada à volta da etiqueta RFID.

  2. Retire a etiqueta RFID.

IMPORTANTE

É importante remover a etiqueta RFID da caixa de consumível para evitar a sua reutilização acidental como um novo consumível.

2

Coloque um autocolante novo do rolo de autocolantes da caixa de resíduos sobre o autocolante existente na caixa de consumível vazia.

IMPORTANTE

Existem dois tipos de autocolantes para caixas de resíduos: um para resíduos de tinta CMYK e outro para resíduos ColorGrip.

  • Utilize os autocolantes ColorGrip apenas nas caixas vazias que continham ColorGrip, uma vez que os consumíveis ColorGrip devem permanecer separados dos outros consumíveis para evitar a contaminação.

  • Para outras caixas de consumível vazias, coloque um autocolante de resíduos de tinta CMYK novo do rolo sobre o autocolante atual.
