インクキャビネット内の消耗品ボックス交換

1

消耗品ボックスのプラスチックカバーを外します。

メモ

注ぎ口固定具がプラスチックカバーの中に入っているので、プラスチックと一緒に捨てないように注意してください。

2

使いやすいように取っ手を付けます。

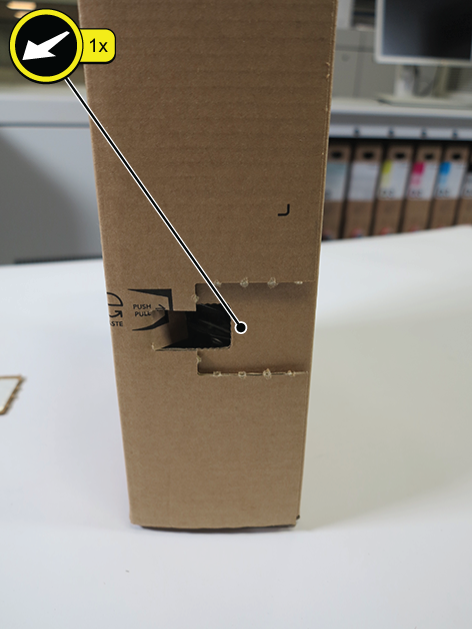

1. 消耗品ボックス前のミシン目を探します。

2. ミシン目を内側に押し込み、ハンドルを作ります。

3

注ぎ口をセットします。

1. 注ぎ口を取り付けるミシン目を見つけます。

2. ミシン目の丸い部分をボックスの中に押し込みます。

3. ミシン目の残りの部分を引き上げて開口部を作ります。

4

注ぎ口に合わせます。

1. 先ほど作った開口部から注ぎ口を引き抜きます。

   メモ

   注ぎ口が十分に引っ張られ、白と赤の両方の稜線が開口部の外に出ていることを確認します。

2. 注ぎ口が消耗品ボックスの中で押されないように、注ぎ口固定具で注ぎ口を固定します。

5

満杯の消耗品ボックスをインクキャビネットの横に置きます。

6

空の消耗品ボックスからコネクタを取り外します。

1. 白いボタンを押してコネクターを外します。

2. 空の消耗品ボックスの注ぎ口からコネクタを取り外します。

   メモ

   コネクタから液体が垂れることがあります。布を使用してコネクタを清掃してください。

3. 取り外したコネクタをホルダーにセットします。

7

空の消耗品ボックスを引き出します。

8

満杯の消耗品ボックスをインクキャビネットに置きます。

9

コネクタを取り付けます。

1. 新しい消耗品ボックスの注ぎ口から赤いキャップを外します。

2. 赤いキャップを古い消耗品ボックスの注ぎ口にします。

3. メタルホルダーからコネクターを取り出し、新しい消耗品ボックスの注ぎ口に取り付けます。

4. カチッという音がするまで、コネクターを押すように力を入れます。

10

満杯の容器をセットしたことを確認したら、黒色のボタンを押します。

消耗品ボックスのRFIDタグを読み取る間、LED は約 10 秒間ゆっくりと点滅します。その後、LEDが消灯します。

メモ

LED が速く点滅し続けるときは、操作パネルで読む必要がある重要な情報があります。
