A fogyóeszközös doboz cseréje a tintaszekrényben

Ebben a témakörben a tintaszekrényben található fogyóeszközök cseréjéről elérhető információkat ismertetjük.

A kijelzőn figyelmeztetés jelenik meg, amikor fel kell készülnie az üres fogyóeszközös doboz cseréjére (A kellékanyagok és a hulladék töltöttségi szintjei). Ezenkívül a majdnem üres fogyóeszköz-dobozok LED-jei bekapcsolódnak, jelezve, hogy a művelet szükséges.

Az egyik fogyóeszközös doboz (tinta, PML vagy ColorGrip) üres. Ha kíváncsi rá, hogy melyik fogyóeszközös doboz üres, érintse meg az üres tartály szimbólumot. Ekkor megnyílik a [Kellékek] panel.

Egy vagy több fogyóeszköz hamarosan kifogy.

Egy vagy több fogyóeszköz kifogyott. Megjelenik egy „beavatkozás szükséges” képernyő, amely tájékoztatja Önt az üres fogyóeszközös doboz cseréjének módjáról.

Ha szeretné megismerni, hogyan dolgozza fel a tintát a nyomtatórendszer, olvassa el a következőt: Kellékanyagok a nyomtatóban: tinta, ColorGrip és karbantartási folyadék.

A tintaszekrény helye
MEGJEGYZÉS

  • Hogy kezei tiszták maradjanak, tintával, ColorGrip, PML vagy SU70 anyaggal való munkavégzés során viseljen nitrilkesztyűt. További részletekért olvassa el a vonatkozó anyagbiztonsági adatlapokat (A nyomtató karbantartásának bemutatása).

  • A festékek, a ColorGrip, a PML és/vagy az SU70 1,2-benzizotiazol-3(2H)-1-et tartalmaznak. A munkavédelem szempontjából nem ajánlott, hogy a vegyi anyagokra érzékeny emberek (pl. asztmások) tintával vagy vegyszerekkel dolgozzanak.

  • Az esetlegesen kiömlött folyadékot törölje fel eldobható papírtörlőkkel, és a használt papírtörlőket helyezze egy zárható tartályba, majd ártalmatlanítsa.

Mielőtt elkezdené

  • Vegyen egy teli fogyóeszközös dobozt.

  • Tartson kéznél egy palack PML-t és néhány tisztítókendőt, hogy feltakaríthassa a kiömlött folyadékot.

  • Ehhez a karbantartási művelethez rendelkezésre áll egy oktatóvideó, lásd Fogyóeszközös doboz cseréje a tintaszekrényben.

Eljárás

Művelet

1

Távolítsa el a fogyóeszközös doboz műanyag fedelét.

MEGJEGYZÉS

A kifolyócső-rögzítő szerszám a műanyag borításon belül van, ezért ügyeljen arra, hogy ne dobja ki a műanyaggal együtt.

2

Hozzon létre egy fogantyút a könnyebb használat érdekében.

  1. Keresse meg a perforált területet a fogyóeszközös doboz elülső oldalán.

  2. Nyomja befelé a perforált részt, hogy fogantyút hozzon létre.

3

Készítse elő a kifolyónyílást.

  1. Keresse meg a perforált helyet, ahová a kifolyócsövet kell illeszteni.

  2. Nyomja a perforáció kerek részét a doboz belsejébe.

  3. Húzza felfelé a perforáció fennmaradó részét, hogy egy nyílást hozzon létre.

4

Szerelje fel a kifolyócsövet.

  1. Húzza át a kifolyócsövet az imént létrehozott nyíláson.

    MEGJEGYZÉS

    Győződjön meg róla, hogy a kifolyócső eléggé át van húzva ahhoz, hogy a fehér és a piros bordák is a nyíláson kívül legyenek.

  2. A kifolyócső rögzítéséhez használjon kifolyócső-rögzítő szerszámot, hogy a kifolyócső ne nyomódjon be a fogyóeszközös dobozba.

5

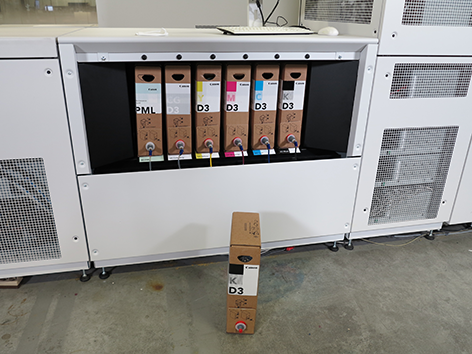

Helyezze a teli fogyóeszközös dobozt a tintaszekrény mellé.

6

Távolítsa el a csatlakozót az üres fogyóeszközös dobozról.

  1. Nyomja meg a fehér gombot a csatlakozó kioldásához.

  2. Távolítsa el a csatlakozót az üres fogyóeszközös doboz kifolyócsövéről.

    MEGJEGYZÉS

    A csatlakozó folyadékot csepegtethet. Egy törlőruha segítségével tisztítsa meg a csatlakozót.

  3. Tegye az eltávolított csatlakozót a tartójába.

7

Húzza ki az üres fogyóeszközös dobozt.

8

Helyezze a teli fogyóeszközös dobozt a tintaszekrénybe.

9

Csatlakoztassa a csatlakozót.

  1. Távolítsa el a piros kupakot az új fogyóeszközös doboz kifolyócsövéről.

  2. Rögzítse a piros kupakot a régi fogyóeszközös doboz kifolyócsövére.

  3. Vegye ki a csatlakozót a fémtartóból, és csatlakoztassa az új fogyóeszközös doboz kifolyócsövéhez.

  4. Kis erővel nyomja a csatlakozót, amíg nem hall egy a kattanást.

10

A teli tartály behelyezésének megerősítéséhez nyomja meg a fekete gombot.

A LED körülbelül 10 másodpercig lassan villog, amíg a rendszer beolvassa a fogyóeszközös doboz RFID címkéjét. Ezután a LED kikapcsol.

MEGJEGYZÉS

Ha a LED gyorsan kezd villogni, az azt jelenti, hogy bizonyos fontos információkat el kell olvasnia a kezelőpanelen.

Mi a következő lépés?

Ha van egy üres fogyóeszközös doboza, két lehetősége van:

  • dobja ki a fogyóeszközös dobozt;

  • a fogyóeszközös dobozt hulladékgyűjtő dobozként használja újra.

A megfelelő eljárásokat az alábbiakban ismertetjük.

A fogyóeszközös doboz eldobása

Ehhez a karbantartási művelethez rendelkezésre áll egy oktatóvideó, lásd Üres tintásdoboz újrahasznosítása.

1. Táblázat

Művelet

1

Távolítsa el a kifolyócsőcső-rögzítő szerszámot.

2

Nyomja vissza a kifolyócsövet a doboz belsejébe, hogy a tintazsákot ki lehessen venni.

3

Nyissa ki a fogyóeszközös doboz tetejét.

4

Vegye ki az üres tintazsákot.

5

Távolítsa el az RFID címkét a fogyóeszközös dobozról.

  1. Keresse meg az RFID címke körüli perforált területet.

  2. Távolítsa el az RFID címkét.

MEGJEGYZÉS

Az RFID címkét elektronikus hulladékként kell megsemmisíteni.

6

Nyissa ki a fogyóeszközös doboz másik oldalát.

7

Lapítsa szét le a fogyóeszközös dobozt a könnyebb kidobás érdekében.

8

A tintazsákot és a fogyóeszközös dobozt a helyi irányelveknek és a hulladékfeldolgozó vállalatok szabályzatának megfelelően ártalmatlanítsa.

Hulladékgyűjtő dobozként történő újrafelhasználás

2. Táblázat

Művelet

1

Távolítsa el az RFID címkét a fogyóeszközös dobozról.

  1. Keresse meg az RFID címke körüli perforált területet.

  2. Távolítsa el az RFID címkét.

FONTOS

Fontos, hogy az RFID címkét eltávolítsa a fogyóeszközös dobozról, hogy megakadályozza annak véletlenszerű újrafelhasználását új fogyóeszközösként.

2

Helyezzen egy új matricát a hulladékdoboz-matricák tekercséből az üres fogyóeszközös dobozon lévő matrica fölé.

FONTOS

Kétféle hulladékdoboz-matrica létezik: egy a CMYK-tintahulladékhoz és egy a ColorGrip hulladékához.

  • A ColorGrip-matricákat csak a ColorGrip anyagot tartalmazó üres dobozokon használja, mivel a ColorGrip anyagnak a szennyeződés elkerülése érdekében el kell különülnie a többi fogyóeszköztől.

  • Más üres fogyóeszközös dobozok esetében helyezzen egy új CMYK-tintahulladék matricát a tekercsről a jelenlegi matrica fölé.
