Remplacement d'une boîte de consommables dans l'armoire à encres

Cette rubrique décrit le remplacement de consommables dans l'armoire à encres.

Le tableau de bord indique quand il est nécessaire de remplacer une boîte de consommables vide (Niveaux de remplissage des fournitures et des déchets). De plus, les voyants lumineux des boîtes de consommables presque vides s'allument pour indiquer qu'une intervention est requise.

	L'une des boîtes de consommables (encre, PML ou ColorGrip) est vide. Pour savoir quelle boîte est vide, appuyez sur le symbole du conteneur vide afin d'accéder au volet [Consommables].
				L'approvisionnement total d'un ou de plusieurs consommables est presque épuisé.

				L'approvisionnement total d'un ou de plusieurs consommables est épuisé. Une fenêtre d'intervention requise s'affiche et indique la procédure à suivre pour remplacer la boîte de consommables vide.

Pour savoir comment le système d’impression traite l’encre, voir la section Consommables de liquides d'entretien, de ColorGrip et d'encre dans l'imprimante.

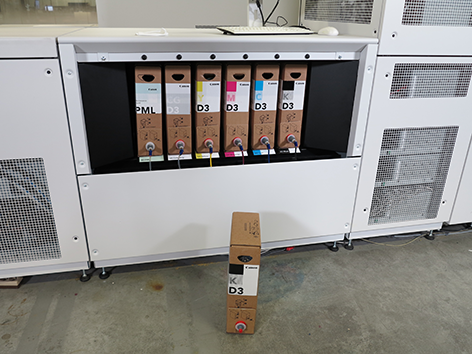

Emplacement de l'armoire à encres

REMARQUE

Afin de garder les mains propres, il est conseillé de porter des gants en nitrile lors de la manipulation d'encre ou des produits ColorGrip, PML, ou SU70. Pour plus de détails, voir les fiches de données de sécurité associées (En savoir plus sur la maintenance de l'imprimante).
Les encres, le ColorGrip, le PML et/ou le SU70 contiennent du 1,2-Benzisothiazol-3(2H)-one. Du point de vue de la santé et de la sécurité au travail, il est déconseillé aux personnes sensibles aux produits chimiques (par exemple, les personnes asthmatiques) de travailler avec de l'encre ou des produits chimiques.
Lorsque vous renversez un liquide, essuyez les gouttes avec des serviettes jetables et transférez les serviettes usagées dans un récipient hermétique approprié pour la mise au rebut.

Avant de commencer

Prenez une boîte de consommables pleine.
Conservez une bouteille de PML et quelques lingettes de nettoyage à portée de main pour nettoyer les éventuelles éclaboussures.
La vidéo d'instructions illustrant cette tâche de maintenance est disponible : voir Remplacement d'une boîte de consommables dans l'armoire à encres.

Procédure

	Action

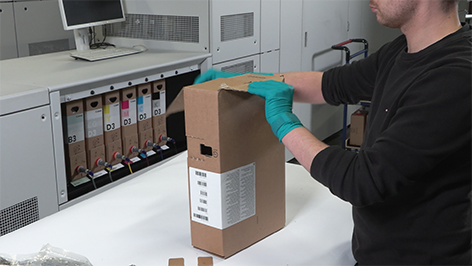

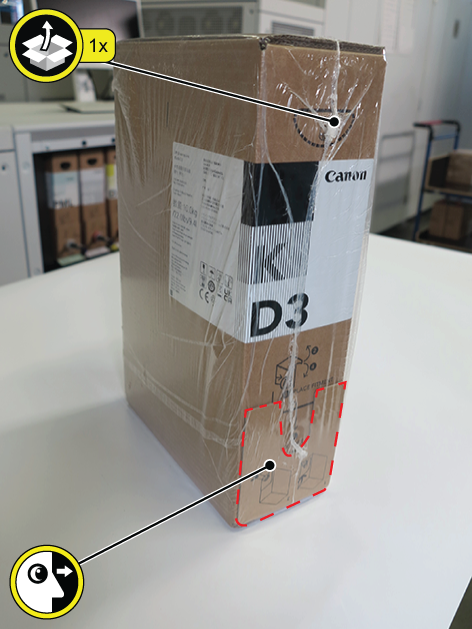

1	Retirez le couvercle en plastique de la boîte de consommables. REMARQUE L'outil de fixation du bec se trouve à l'intérieur du couvercle en plastique. Veillez donc à ne pas le jeter avec le plastique.

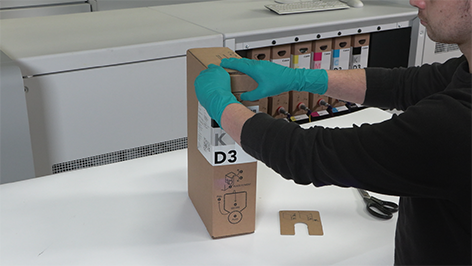

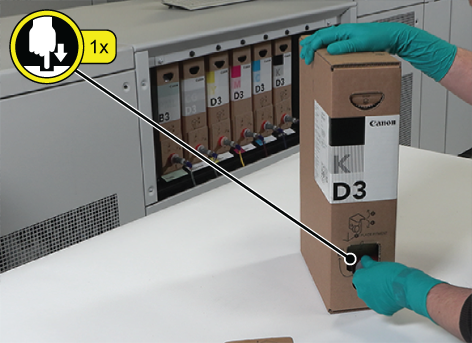

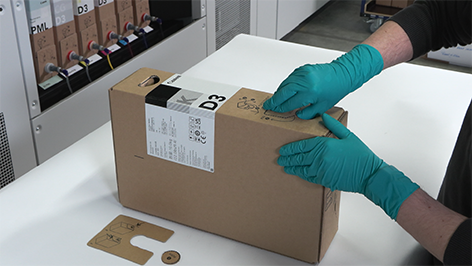

2	Créez une poignée pour faciliter l'utilisation du produit. Repérez la zone perforée sur la face avant de la boîte de consommables. Enfoncez la partie perforée vers l'intérieur pour créer une poignée.
3	Préparez l'ouverture du bec. Repérez l'endroit perforé où le bec doit être adapté. Enfoncez la partie arrondie de la perforation à l'intérieur de la boîte. Tirez vers le haut le reste de la partie perforée pour créer une ouverture.

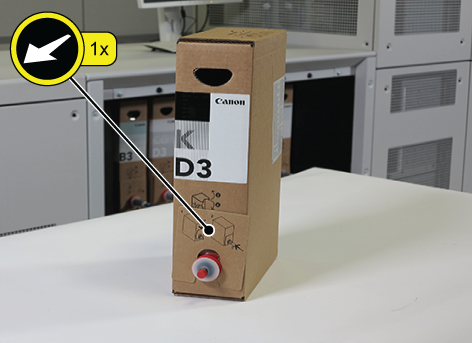

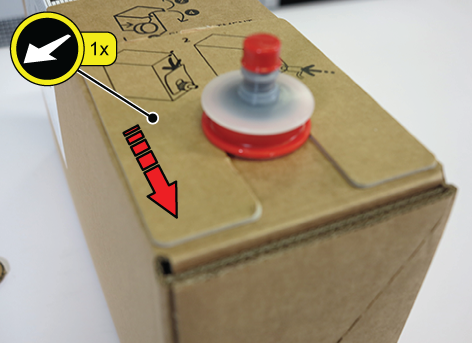

4	Mettez le bec verseur en place. Tirez le bec à travers l'ouverture que vous venez de créer. REMARQUE Veillez à tirer suffisamment sur le bec pour que les bords blanc et rouge soient tous deux à l'extérieur de l'ouverture. Utilisez un outil de fixation adapté pour maintenir le bec en place et vous assurer qu'il n'est pas pressé à l'intérieur de la boîte de consommables.
5	Placez la boîte de consommables pleine à côté de l'armoire à encres.

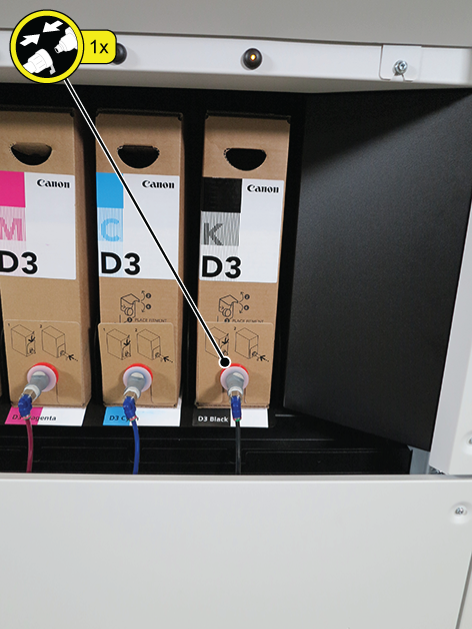

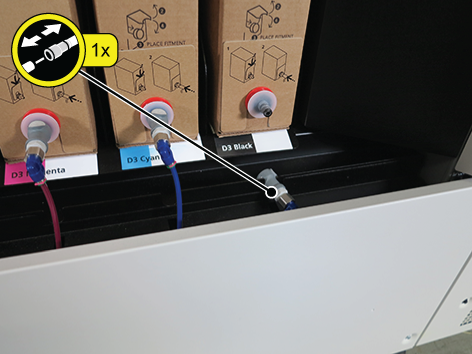

6	Débranchez le connecteur de la boîte consommables vide. Appuyez sur le bouton blanc pour libérer le connecteur. Débranchez le connecteur du bec de la boîte de consommables vide. REMARQUE Le connecteur peut laisser s'échapper quelques gouttes de liquide. Utilisez des chiffons spéciaux pour nettoyer le connecteur. Placez le connecteur détaché dans son support.

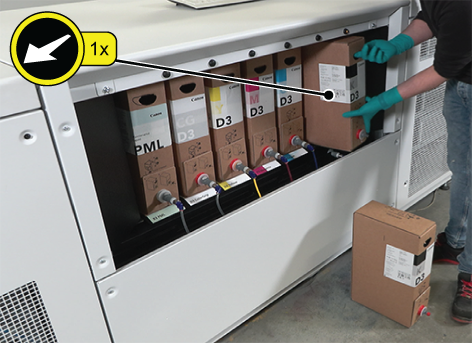

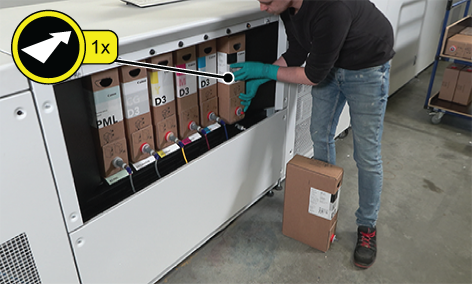

7	Retirez la boîte de consommables vide.
8	Placez la boîte de consommables pleine dans l'armoire à encres.
9	Fixez le connecteur. Retirez le bouchon rouge du bec de la boîte de consommables neuve. Mettez en place le bouchon rouge sur le bec de l'ancienne boîte de consommables. Saisissez le connecteur à partir du support métallique et fixez-le au bec de la boîte de consommables neuve. Enfoncez le connecteur avec une certaine force, jusqu'à ce que vous entendiez un déclic.

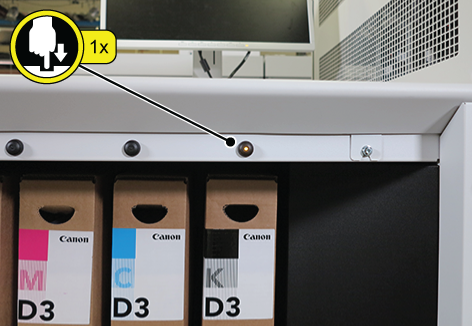

10	Appuyez sur le bouton noir pour confirmer que vous avez placé un récipient plein. Le voyant lumineux clignote lentement pendant une dizaine de secondes, le temps de lire l'étiquette RFID de la boîte de consommables. Le voyant s'éteint ensuite. REMARQUE Si le voyant continue à clignoter rapidement, lisez impérativement les informations importantes affichées sur le panneau de commande.

Que faire ensuite

Lorsqu'une boîte de consommables est vide, deux options s'offrent à vous :

mettre au rebut la boîte de consommables ;
réutiliser la boîte de consommables comme boîte à déchets.

Les deux procédures sont décrites ci-dessous.

Mise au rebut de la boîte de consommables

La vidéo d'instructions illustrant cette tâche de maintenance est disponible : voir Recyclage d'une boîte d'encre vide.

Tableau 1.
	Action
1	Retirez l'outil de fixation du bec.
2	Repoussez le bec vers l'intérieur de la boîte afin de pouvoir retirer la poche d'encre.

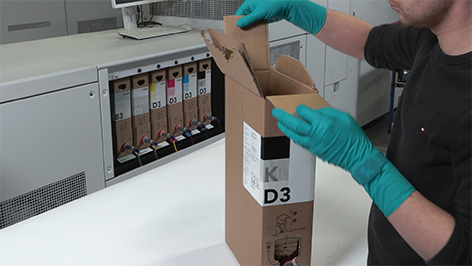

3	Ouvrez la partie supérieure de la boîte de consommables.

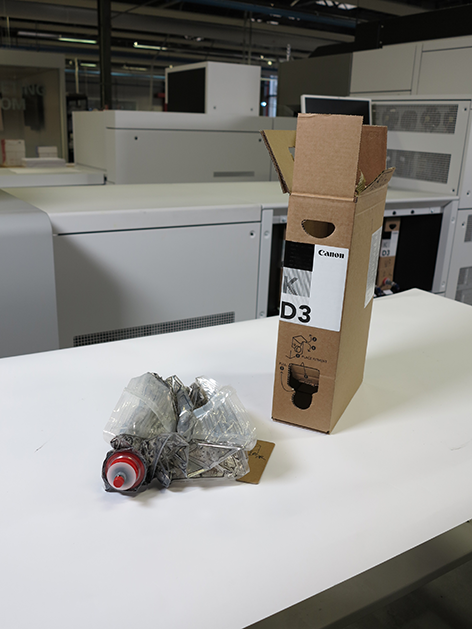

4	Retirez la poche d'encre vide.

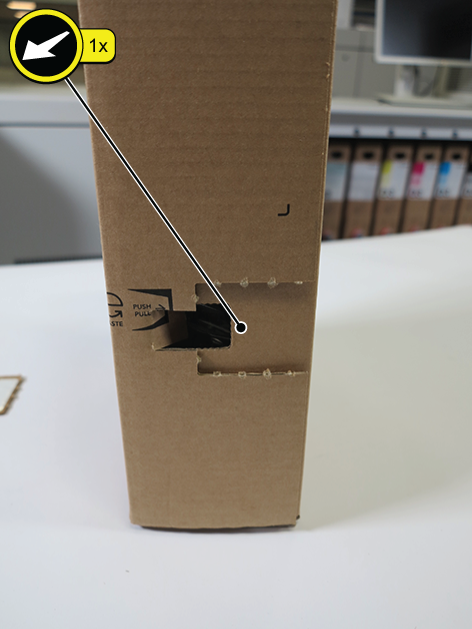

5	Retirez l'étiquette RFID de la boîte de consommables. Repérez la zone perforée autour de l'étiquette RFID. Retirez l'étiquette RFID. REMARQUE Jetez l'étiquette RFID avec les déchets électroniques.
6	Ouvrez l'autre côté de la boîte de consommables.

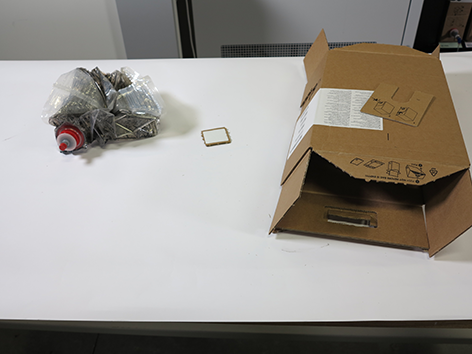

7	Aplatissez la boîte de consommables pour faciliter son élimination.
8	Éliminez la poche d'encre usagée et la boîte de consommables conformément aux directives locales et aux politiques des entreprises de traitement des déchets.

Réutilisation comme boîte à déchets

Tableau 2.
	Action
1	Retirez l'étiquette RFID de la boîte de consommables. Repérez la zone perforée autour de l'étiquette RFID. Retirez l'étiquette RFID. IMPORTANT Il est important de retirer l'étiquette RFID de la boîte de consommables afin d'éviter sa réutilisation accidentelle comme produit neuf.

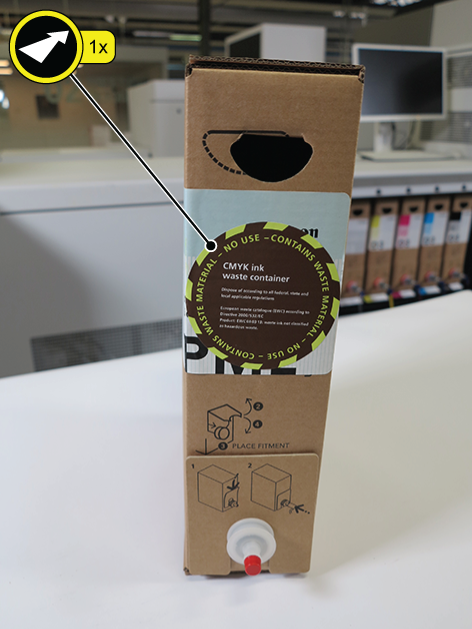

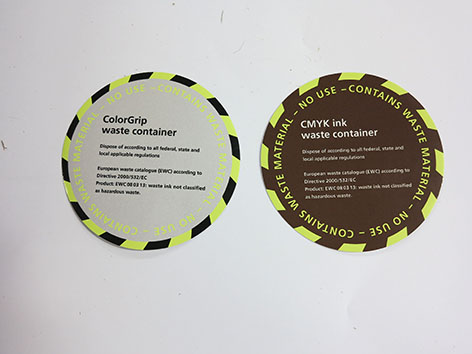

2	Détachez un nouvel autocollant du rouleau d'autocollants pour boîte à déchets et collez-le par-dessus l'autocollant figurant sur la boîte de consommables vide. IMPORTANT Il existe deux types d'autocollants pour les boîtes à déchets : l'un pour les déchets d'encres CMYK et l'autre pour les déchets ColorGrip. Utilisez les autocollants ColorGrip uniquement sur les boîtes vides qui contenaient du produit ColorGrip, car il faut impérativement séparer les déchets ColorGrip des autres consommables afin d'éviter toute contamination. Pour les autres boîtes de consommables vides, détachez un nouvel autocollant de déchets d'encres CMYK du rouleau et collez-le par-dessus l'ancien autocollant.
