A continuación se explica cómo sustituir consumibles en el armario de tinta.
El tablero le indicará cuándo debe prepararse para sustituir un cajón de consumibles vacío (Niveles de llenado de suministros y residuos). Además, los LED de los cajones de consumibles que están casi vacíos se encienden para indicar que es necesario actuar.
|
Uno de los cajones de consumibles (tinta, PML o ColorGrip) está vacío. Si desea saber cuál es el cajón de consumibles que está vacío, pulse el símbolo de cajón de consumibles vacío para acceder al panel [Consumibles]. |
|||
|
|
|
El suministro total de uno o varios consumibles está a punto de agotarse. |
|
|
|
|
||
|
|
|
El suministro total de uno o varios consumibles se ha agotado. Aparecerá una pantalla de aviso con instrucciones para sustituir el cajón de consumibles vacío. |
|
|
|
|
||
Para obtener información acerca de cómo se procesa la tinta en el sistema, consulte Suministro de tinta, ColorGrip y líquido de mantenimiento en la impresora.
Ubicación del armario de tinta
NOTA
Para que el usuario no se manche las manos, le recomendamos que utilice guantes de nitrilo cuando trabaje con tinta, ColorGrip, PML o SU70. Para obtener más detalles, consulte las correspondientes hojas de datos de seguridad del material (Información sobre el mantenimiento de la impresora).
Tintas, ColorGrip, PML y/o SU70 contienen 1,2-Benzisotiazol-3(2H)-ona. Desde el punto de vista de la salud y la seguridad laboral, no se recomienda que trabajen con tinta ni productos químicos las personas con sensibilidad a las sustancias químicas (por ejemplo, personas asmáticas).
Siempre que vierta cualquier líquido, limpie las gotas con toallitas desechables y tírelas después en un contenedor adecuado que pueda sellarse.
Tome un cajón de consumibles lleno.
Tenga a mano una botella de PML y paños de limpieza para limpiar cualquier derrame.
El vídeo de instrucciones para esta acción de mantenimiento está disponible, consulte Sustitución de un cajón de consumibles en el armario de tinta.
|
Acción |
|||
|---|---|---|---|
|
1 |

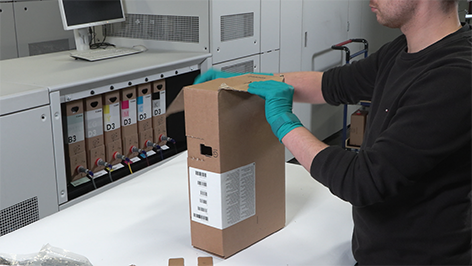

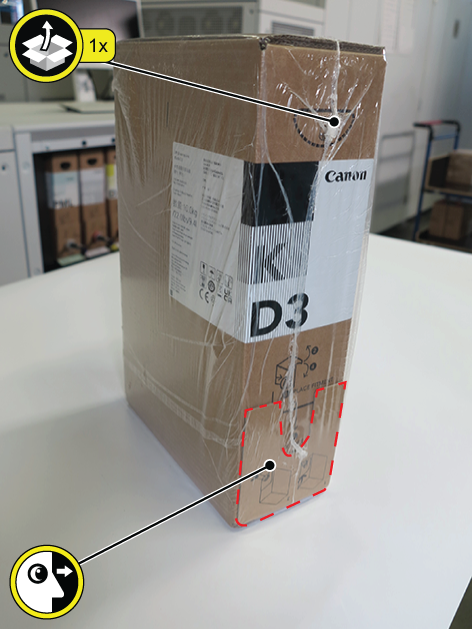

Retire la tapa de plástico del cajón de consumibles. NOTA
La herramienta de fijación del caño está dentro de la tapa de plástico, así que asegúrese de no tirarla con el plástico. |
|
|
|
2 |

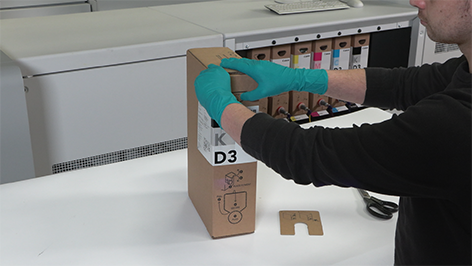

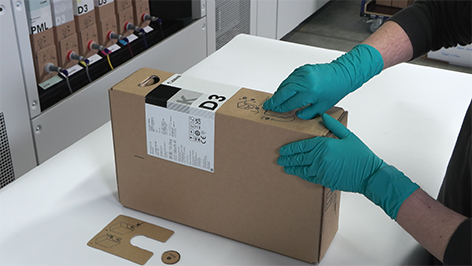

Forme un asa para facilitar su uso.
|
|
|
|
3 |

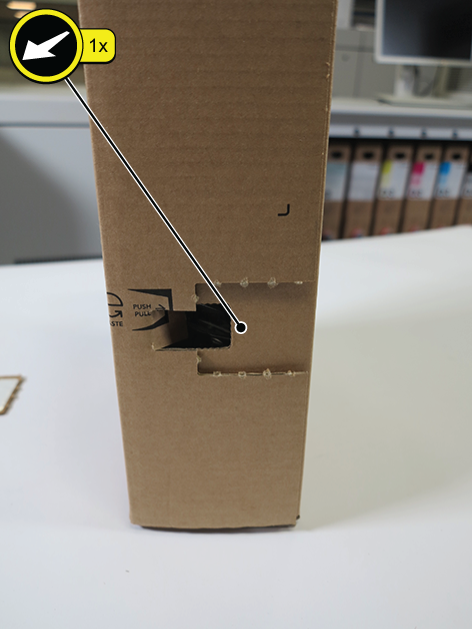

Prepare la abertura del caño.
|
|
|
|
4 |

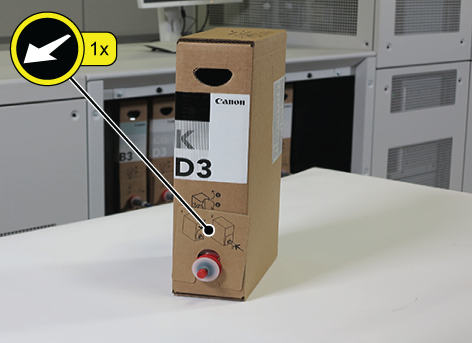

Encaje el caño.
|
|
|
|
5 |

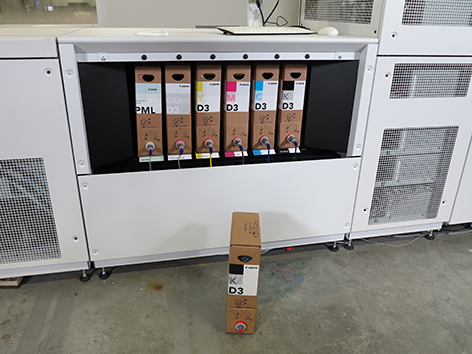

Coloque el cajón de consumibles lleno junto al armario de tinta. |
|
|
|
6 |

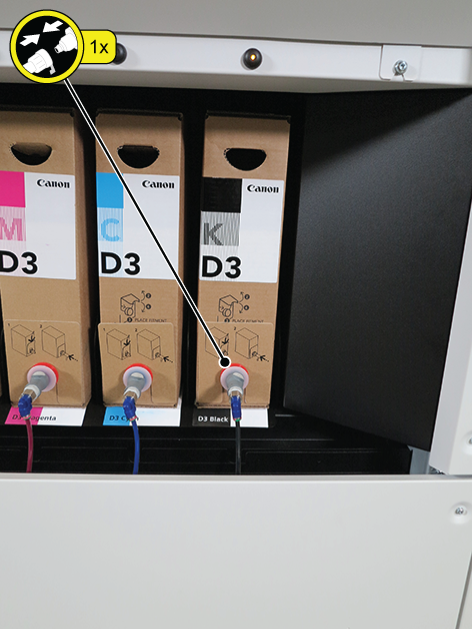

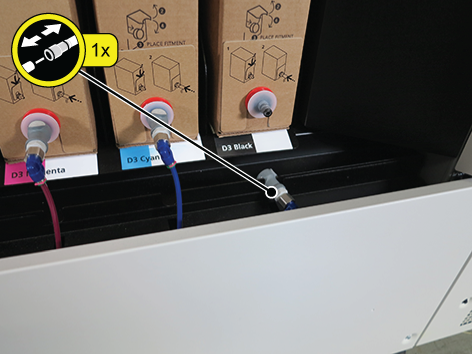

Quite el conector del cajón de consumibles vacío.
|
|
|
|
7 |

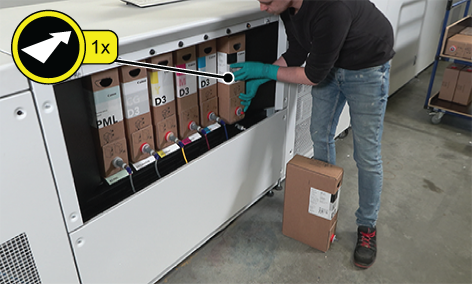

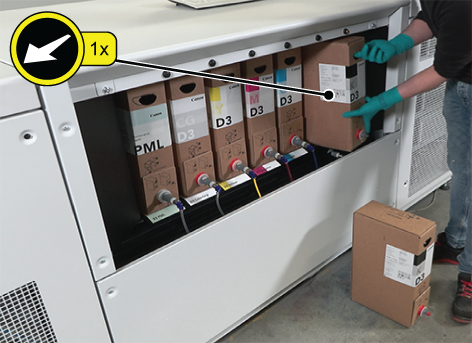

Extraiga el cajón de consumibles vacío. |
|
|
|
8 |
Coloque el cajón de consumibles lleno en el armario de tinta. |
|
|
|
9 |
Acople el conector.
|
|
|
|
10 |

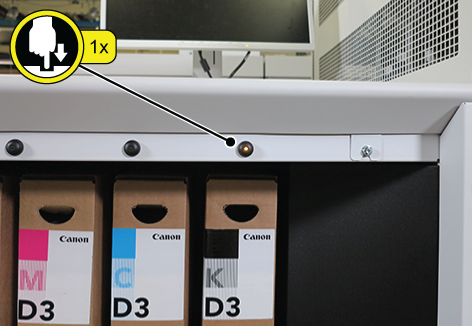

Pulse el botón negro para confirmar que ya ha colocado un contenedor lleno. El indicador LED parpadea lentamente durante unos 10 segundos mientras se lee la etiqueta RFID del cajón de consumibles. A continuación, el LED se apaga. NOTA
Si el indicador LED continúa parpadeando rápidamente, existe información importante que debe leer en el panel de control. |
|
|
Hay dos opciones para un cajón de consumibles vacío:
desechar el cajón de consumibles;
reutilizar el cajón de consumibles como cajón de residuos.
A continuación se describen los procedimientos correspondientes.
Eliminación del cajón de consumibles
El vídeo de instrucciones para esta acción de mantenimiento está disponible, consulte Reciclaje de un cajón de tinta vacío.
|
Acción |
|||
|---|---|---|---|
|
1 |
Retire la herramienta de fijación del caño. |
|
|
|
2 |

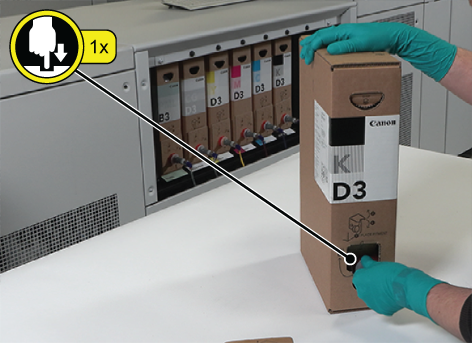

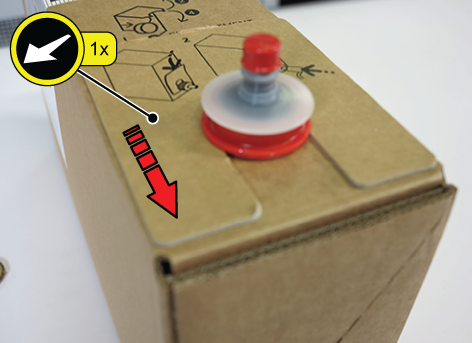

Vuelva a empujar el caño dentro del cajón para poder sacar la bolsa de tinta. |
|
|
|
3 |
Abra la parte superior del cajón de consumibles. |
|
|
|
4 |

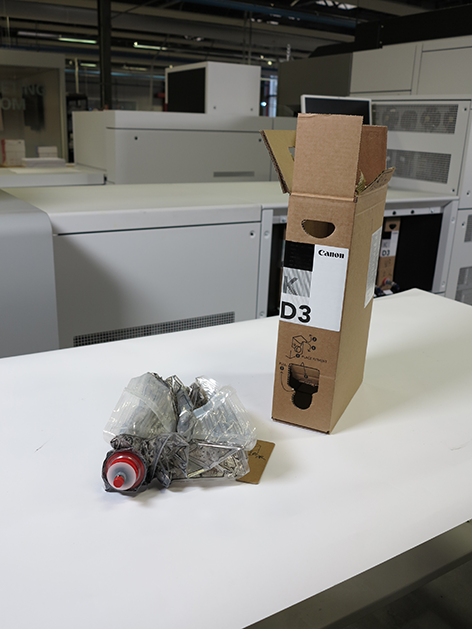

Retire la bolsa de tinta vacía. |
|
|
|
5 |
Quite la etiqueta RFID del cajón de consumibles.
NOTA
Deseche la etiqueta RFID como basura electrónica. |
|
|
|
6 |

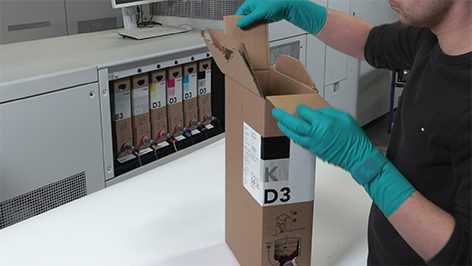

Abra el otro lado del cajón de consumibles. |
|
|
|
7 |

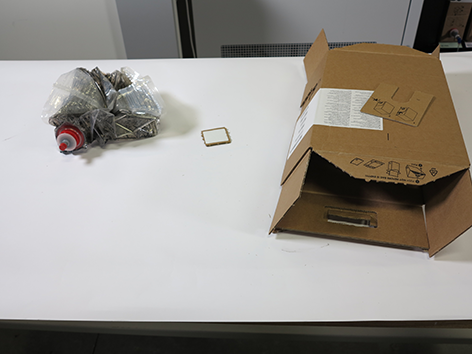

Aplane el cajón de consumibles para facilitar su eliminación. |
|
|
|
8 |
Deseche la bolsa de tinta y el cajón de consumibles de acuerdo con las directrices y políticas locales de las empresas de tratamiento de residuos. |
||
Reutilización como cajón de residuos
|
Acción |
|||
|---|---|---|---|
|
1 |
Quite la etiqueta RFID del cajón de consumibles.
 IMPORTANTE
Es importante quitar la etiqueta RFID del cajón de consumibles para evitar su reutilización accidental como consumible nuevo. |
|
|
|
2 |

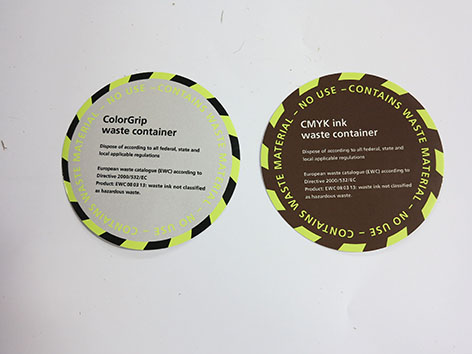

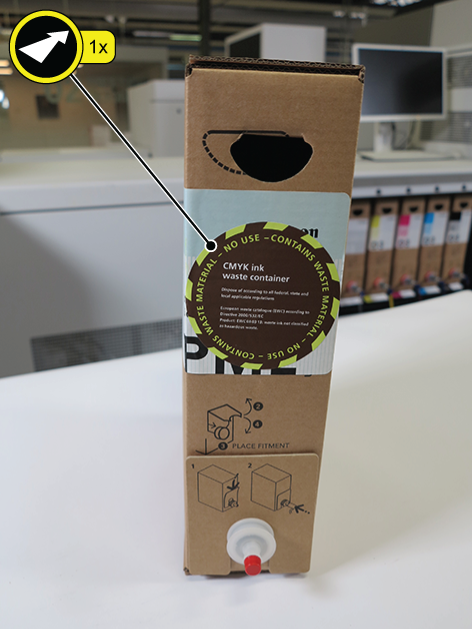

Encima del adhesivo actual del cajón de consumibles vacío, ponga un adhesivo nuevo del rollo de adhesivos para cajones de residuos. IMPORTANTE
Hay dos tipos de adhesivos para cajón de residuos: uno para residuos de tinta CMYK y otro para residuos de ColorGrip.
|

|
|
