Ersetzen einer Verbrauchsmaterialbox im Tintenschrank

In diesem Thema wird das Ersetzen von Verbrauchsmaterialien im Tintenschrank beschrieben.

Die Instrumententafel zeigt an, wann Sie den Austausch einer leeren Verbrauchsmaterialbox vorbereiten müssen (Füllstände von Betriebsmitteln und Abfall). Außerdem schalten sich die LEDs der fast leeren Verbrauchsmittelboxen ein, um anzuzeigen, dass die Aktion notwendig ist.

	Eine der Verbrauchsmaterialboxen (Tinte, PML oder ColorGrip) ist leer. Um zu ermitteln, welche Verbrauchsmaterialbox leer ist, berühren Sie das Symbol, das einen leeren Behälter darstellt, um dann zum [Verbrauchsmaterialien] -Bereich zu gehen.
				Der Gesamtvorrat einer oder mehrerer Verbrauchsmaterialien ist fast verbraucht.

				Der Gesamtvorrat einer oder mehrerer Verbrauchsmaterialien ist verbraucht. Auf dem Bildschirm wird die Aufforderung zur erforderlichen Abhilfemaßnahme mit Instruktionen angezeigt, wie die leere Verbrauchsmaterialbox auszutauschen ist.

Um zu erfahren, wie das Drucksystem Tinte verarbeitet, siehe Betriebsmittel Tinte, ColorGrip und Wartungsflüssigkeit im Drucker.

Position des Tintenschranks

HINWEIS

Es wird empfohlen, bei der Arbeit mit Tinte, ColorGrip, PML, or SU70 oder Nitrilhandschuhe zu verwenden, um die Hände sauber zu halten. Weitere Informationen finden Sie in den entsprechenden Material-Sicherheitsdatenblättern (Informationen zur Druckerwartung).
Tinten, ColorGrip, PML und/oder SU70 enthalten 1,2-Benzisothiazol-3(2H)-one. Im Hinblick auf die Gesundheit und Sicherheit am Arbeitsplatz ist es nicht empfehlenswert, dass Personen, die empfindlich auf Chemikalien reagieren (z. B. Asthmatiker) mit Tinte oder Chemikalien arbeiten.
Falls Sie eine Flüssigkeit verschütten, wischen Sie die Tropfen mit Einweg-Handtüchern auf und geben Sie diese anschließend in einen geeigneten verschließbaren Behälter, um sie der Entsorgung zuzuführen.

Vorbereitungen

Nehmen Sie eine volle Verbrauchsmaterialbox.
Halten Sie eine Flasche PML und einige Reinigungstücher bereit, um Verschüttetes zu beseitigen.
Das Anleitungsvideo für diese Wartungsaktion ist verfügbar, siehe Ersetzen einer Verbrauchsmaterialbox im Tintenschrank.

Prozedur

	Aktion
1	Kunststoffabdeckung der Verbrauchsmaterialbox entfernen. HINWEIS Das Werkzeug zum Befestigen der Tülle befindet sich in der Kunststoffabdeckung, werfen Sie es also nicht mit dem Plastik weg.

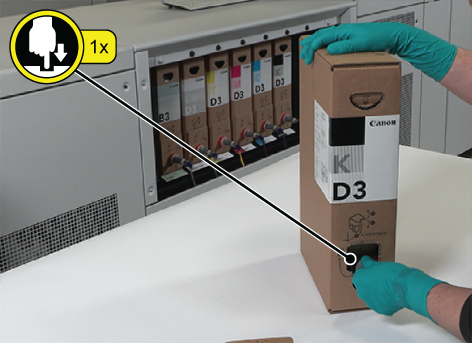

2	Erstellen eines Griffes zur leichteren Handhabung. Suchen Sie den perforierten Bereich auf der Vorderseite der Verbrauchsmaterialbox. Drücken Sie den perforierten Teil nach innen, um einen Griff zu bilden.
3	Bereiten Sie die Tüllenöffnung vor. Suchen Sie die gelochte Stelle, an der die Tülle angebracht werden muss. Drücken Sie den runden Teil der Perforation in die Box. Ziehen Sie den restlichen Teil der Perforation nach oben, um eine Öffnung zu schaffen.
4	Montieren Sie die Tülle. Ziehen Sie die Tülle durch die soeben entstandene Öffnung. HINWEIS Achten Sie darauf, dass die Tülle so weit durchgezogen ist, dass sowohl der weiße als auch der rote Grat außerhalb der Öffnung liegen. Verwenden Sie ein Werkzeug zur Fixierung der Tülle, um sicherzustellen, dass sie nicht in die Verbrauchsmaterialbox gedrückt wird.
5	Stellen Sie die volle Verbrauchsmaterialbox neben den Tintenschrank.
6	Lösen Sie das Verbindungsstück von der leeren Verbrauchsmaterialbox. Drücken Sie die weiße Taste, um das Verbindungsstück zu lösen. Lösen Sie das Verbindungsstück von der Tülle der leeren Verbrauchsmaterialbox. HINWEIS Aus dem Verbindungsstück kann Flüssigkeit tropfen. Reinigen Sie das Verbindungsstück mit einem Reinigungstuch. Abgetrenntes Verbindungsstück in die Halterung legen.
7	Nehmen Sie die leere Verbrauchsmaterialbox heraus.
8	Platzieren Sie die volle Verbrauchsmaterialbox im Tintenschrank.
9	Bringen Sie das Verbindungsstück an. Entfernen Sie die rote Kappe von der Tülle der neuen Verbrauchsmaterialbox. Befestigen Sie die rote Kappe auf der Tülle der alten Verbrauchsmaterialbox. Nehmen Sie das Verbindungsstück aus der Metallhalterung und befestigen Sie es an der Tülle der neuen Verbrauchsmittelbox. Drücken Sie das Verbindungsstück mit etwas Kraft, bis Sie ein Klicken hören.
10	Schwarze Taste drücken, um zu bestätigen, dass ein voller Behälter eingesetzt wurde. Die LED blinkt langsam für ca. 10 Sekunden, während das RFID-Tag des Behälters gelesen wird. Dann schaltet sich die LED aus. HINWEIS Wenn die LED weiterhin schnell blinkt, sind wichtige Informationen verfügbar, die Sie auf dem Bedienfeld lesen müssen.

Nächste Maßnahme

Wenn Sie eine leere Verbrauchsmaterialbox haben, haben Sie zwei Möglichkeiten:

die Verbrauchsmaterialbox zu entsorgen;
die Verbrauchsmaterialbox als Abfallbox wiederzuverwenden.

Die jeweiligen Verfahren werden im Folgenden beschrieben.

Entsorgen der Verbrauchsmaterialbox

Das Anleitungsvideo für diese Wartungsaktion ist verfügbar, siehe Recyceln einer leeren Tintenbox.

Tabelle 1.
	Aktion
1	Entfernen Sie das Werkzeug zur Befestigung der Tülle.
2	Schieben Sie die Tülle zurück in die Box, damit Sie den Tintenbeutel herausnehmen können.
3	Öffnen Sie den Deckel der Verbrauchsmaterialbox
4	Entfernen Sie den leeren Tintenbeutel.
5	Entfernen Sie das RFID-Tag aus der Verbrauchsmaterialbox. Suchen Sie den perforierten Bereich um das RFID-Tag . Entfernen Sie das RFID-Tag. HINWEIS Entsorgen Sie das RFID-Tag als Elektronikschrott.
6	Öffnen Sie die andere Seite der Verbrauchsmaterialbox.
7	Legen Sie die Verbrauchsmaterialbox zur einfachen Entsorgung flach.
8	Entsorgen Sie den Tintenbeutel und die Verbrauchsmaterialbox gemäß den örtlichen Richtlinien und Vorschriften der Abfallverwertungsunternehmen.

Wiederverwendung als Abfallbox

Tabelle 2.
	Aktion
1	Entfernen Sie das RFID-Tag aus der Verbrauchsmaterialbox. Suchen Sie den perforierten Bereich um das RFID-Tag . Entfernen Sie das RFID-Tag. WICHTIG Es ist wichtig, das RFID -Tag aus der Verbrauchsmaterialbox zu entfernen, um zu verhindern, dass es versehentlich als neues Verbrauchsmittel wiederverwendet wird.
2	Kleben Sie einen neuen Aufkleber von der Rolle mit den Aufklebern für die Abfallboxen über den vorhandenen Aufkleber auf die leere Verbrauchsmaterialbox. WICHTIG Es gibt zwei Arten von Abfallbox-Aufklebern: einen für CMYK Tintenabfall und einen für ColorGrip Abfall. Verwenden Sie ColorGrip -Aufkleber nur auf den leeren Kartons, die ColorGripenthielten, da ColorGrip von anderen Verbrauchsmaterialien getrennt bleiben muss, um Kontaminationen zu vermeiden. Bei anderen leeren Verbrauchsmaterialboxen platzieren Sie einen neuen CMYK Tintenabfall-Aufkleber von der Rolle über dem vorhandenen Aufkleber.
