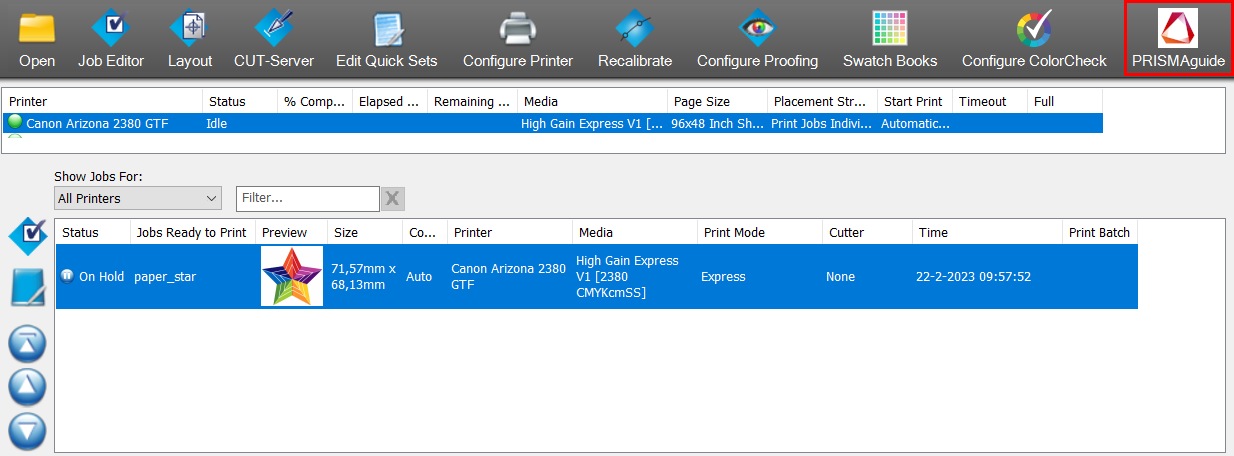

[PRISMAguide XL] vous permet de créer des travaux d'impression à l'encre blanche, sans prétraitement important dans Adobe Photoshop ou Adobe Illustrator. Il est inutile de définir les tons directs sous un nom spécifique, de placer les calques des données de blanc sur le dessus ou d'activer la surimpression.
Dans cet exemple, nous allons créer un travail d'impression sur un support transparent, qui sera visible des deux côtés. Le blanc est utilisé pour s'assurer que l'autre côté ne transparaît pas.
REMARQUE
Si vous souhaitez utiliser de l'encre blanche dans les applications, vous aurez besoin d'un profil CMYKSS associé à un mode d'impression white ink. Vous pouvez télécharger des modes d'impression sur le site graphiPLAZA.
Dans cet exemple, le fichier PDF comporte une page pour l'image recto et une autre pour l'image verso.
L'onglet [Vue d'ensemble] s'ouvre.

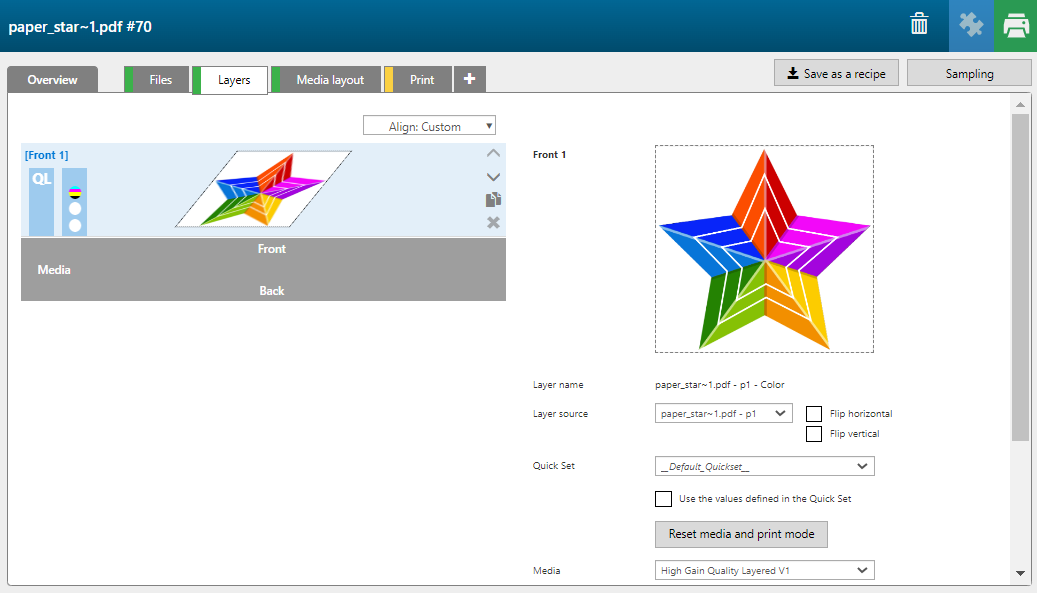

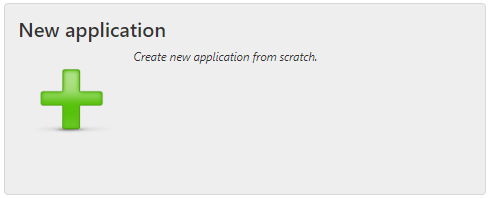

Lorsque vous concevez une nouvelle application, un calque de couleur est créé, même si votre document PDF comporte plusieurs pages.
Le cas échéant, modifiez l'ordre des calques en les faisant glisser ou en utilisant les icônes.
Il peut s'agir du même paramètre [Source du calque] que pour le calque de couleur, mais il peut également s'agir d'une [Source du calque] créée pour ce calque spécifique.
Les calques de couleur sont imprimés en CMJN. Les calques de masque peuvent être imprimés en [Blanc], en [Blockout (noir)] et en [Vernis].
Il existe deux types de calques de masque :

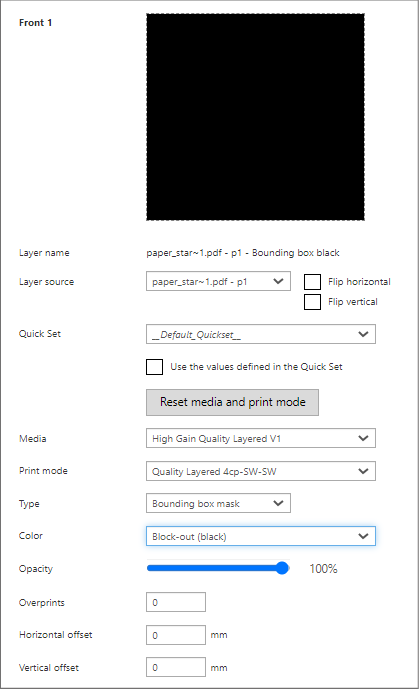

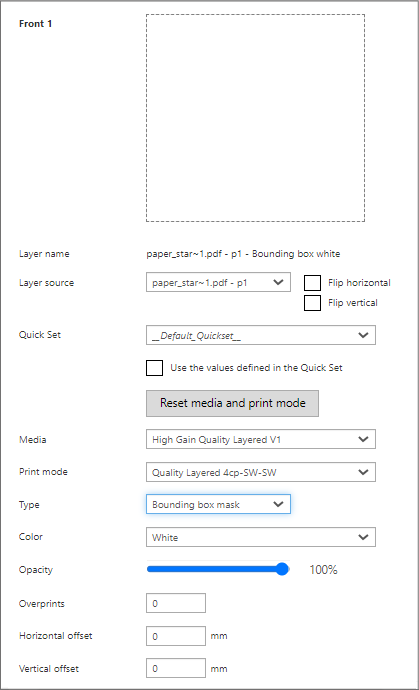

[Masque du cadre de délimitation]
Le calque de masque a une forme rectangulaire de la taille de l'image. Les zones dans la couleur du support font partie du calque, de même que les parties transparentes.

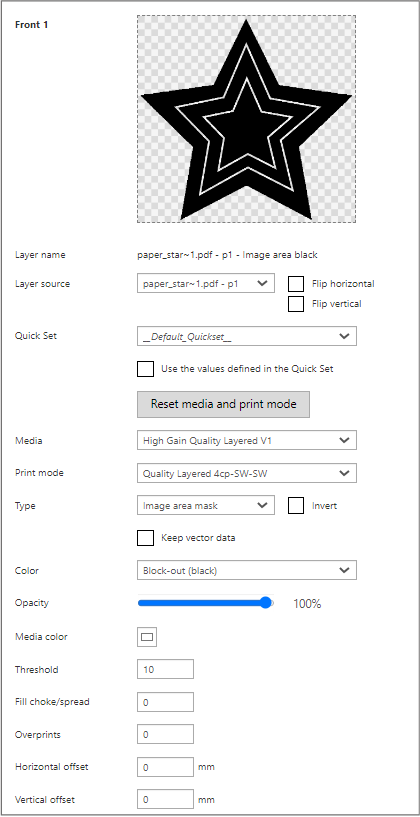

[Masque de la zone d'image]
Le masque détecte les données de couleur de l'image et exclut les zones qui sont dans la couleur du support. Un pixel (dans une image tramée) et les données vectorielles dans la couleur du support seront définis comme transparents.
Les données vectorielles seront tramées (rastérisées), sauf si vous activez la fonction : [Conserver les données vectorielles] . Dans ce cas, les données vectorielles ne deviennent pas transparentes et font partie du calque [Masque de la zone d'image].
REMARQUE
Une création peut contenir à la fois des données tramées et des données vectorielles. Cet exemple illustre une image tramée associée à des données vectorielles (lignes blanches dans l'étoile).
[Seuil]
La fonction [Seuil] détermine dans quelle mesure les valeurs de couleur doivent être proches de la couleur définie pour le support. Ces pixels sont également définis comme la couleur du support et deviennent transparents dans le calque [Masque de la zone d'image]. Plus cette valeur est élevée, plus la tolérance est grande.

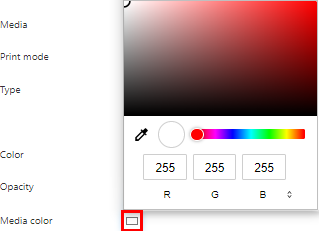

Couleur du support
Par défaut, la couleur du support est définie sur le blanc. Vous pouvez sélectionner une autre couleur de support. Cette couleur est définie comme transparente dans le calque [Masque de la zone d'image].
|
Calque |
[Source du calque] |
[Type] |
Remarque |
|
|---|---|---|---|---|
|
[Recto] 5 |
2 pages PDF - p1 |
[Couleur] |
Le calque est imprimé en couleurs CMJN. |
|
|
[Recto] 4 |
2 pages PDF - p1 |
[Masque de la zone d'image] [Couleur] : [Blanc] |
Le calque est imprimé en blanc. [Conserver les données vectorielles] : Oui |
|
|
[Recto] 3 |
2 pages PDF - p1 |

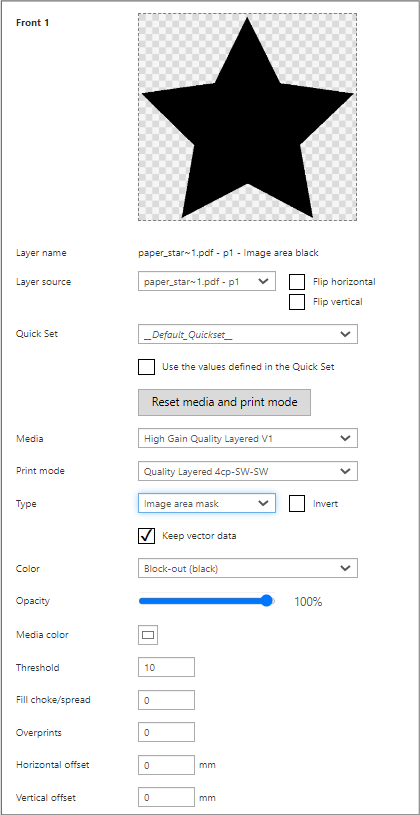

[Masque de la zone d'image] [Couleur] : [Blockout (noir)] |
Le calque est imprimé en noir. [Conserver les données vectorielles] : Non [Remplissage maigri/grossi] : 4 |
|
|
[Recto] 2 |
2 pages PDF - p1 |

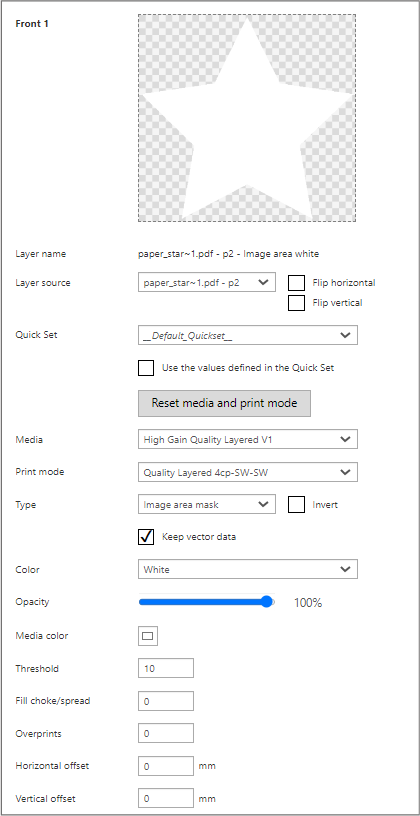

[Masque de la zone d'image] [Couleur] : [Blanc] |
Le calque est imprimé en blanc. [Conserver les données vectorielles] : Oui |
|
|
[Recto] 1 |
2 pages PDF - p2 |
[Couleur] |
Le calque est imprimé en couleurs CMJN. |
[Remplissage maigri/grossi]
Pour éviter qu'un calque [Blockout (noir)] ou [Blanc] ne soit visible dans les calques supérieurs, vous pouvez modifier les valeurs du paramètre [Remplissage maigri/grossi].
Modifiez la valeur pour réduire (faire maigrir) ou agrandir (faire grossir) la zone de masque. Une valeur positive réduit légèrement la taille de la zone, tandis qu'une valeur négative l'agrandit.

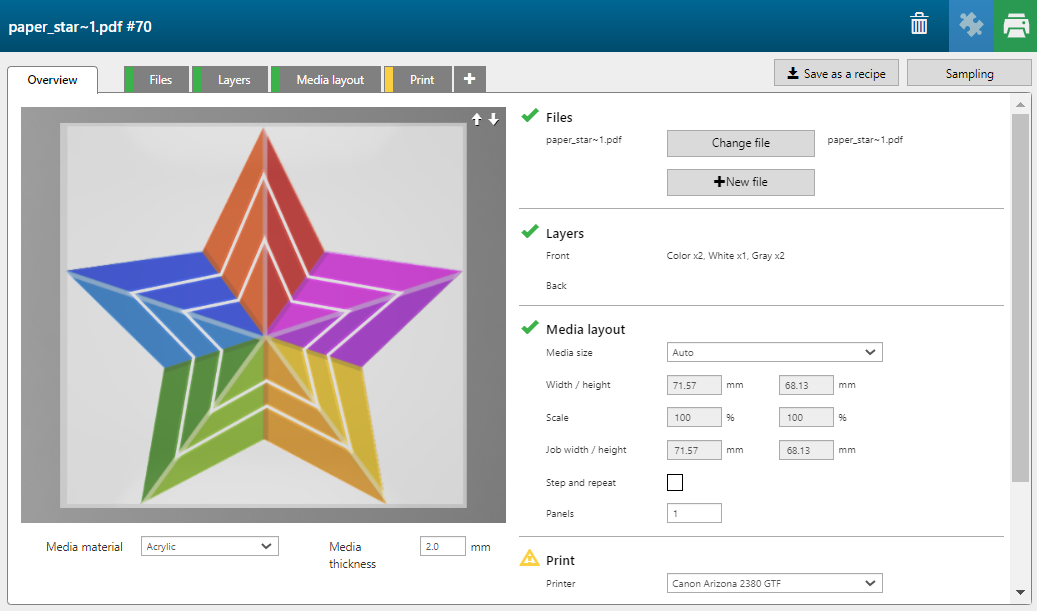

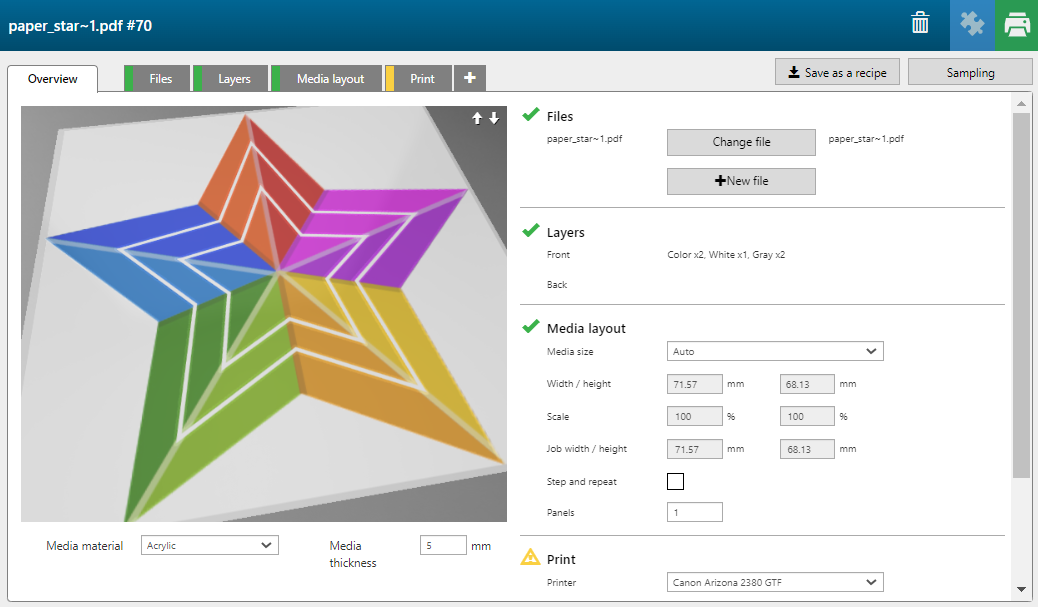

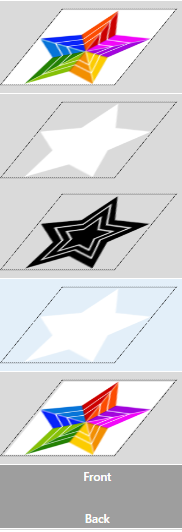

Vous pouvez faire pivoter, déplacer ou effectuer un zoom avant ou arrière sur l'aperçu de la façon suivante :
Rotation : cliquez et maintenez le bouton gauche de la souris enfoncé.
Déplacement : cliquez et maintenez le bouton droit de la souris enfoncé.
Zoom avant ou arrière : tournez la molette de la souris.
REMARQUE
Dans l'aperçu, vous pouvez vérifier si l'image verso doit être retournée, ce qui peut s'avérer nécessaire lorsque des textes sont visibles. Dans notre cas, cela n'est pas nécessaire.
Pour plus d'informations, voir :
