Caricamento di una bobina di avvolgimento dei supporti sull'unità di riavvolgimento della bobina

Introduzione

Per avvolgere i supporti, occorre prima caricare un'anima della bobina di avvolgimento sull'unità di riavvolgimento della bobina.

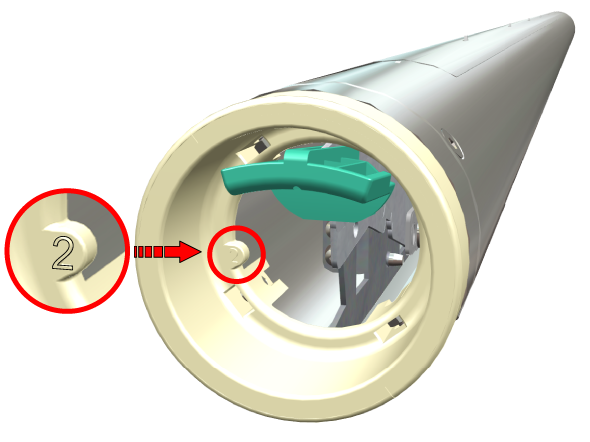

Per l'avvolgimento interno, è necessario l'albero di avvolgimento dei supporti con un ingranaggio contrassegnato dal numero 2.

IMPORTANTE

Accertarsi di utilizzare l'anima di una bobina supporti vuota con una larghezza uguale o maggiore dei supporti su cui si sta stampando.

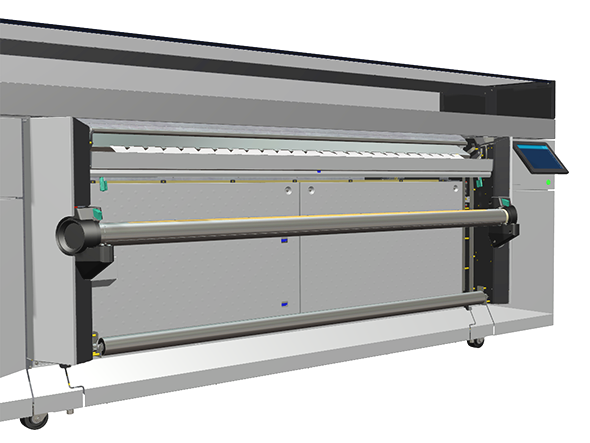

Localizzare l'unità di avvolgimento della bobina sul lato di uscita dei supporti.

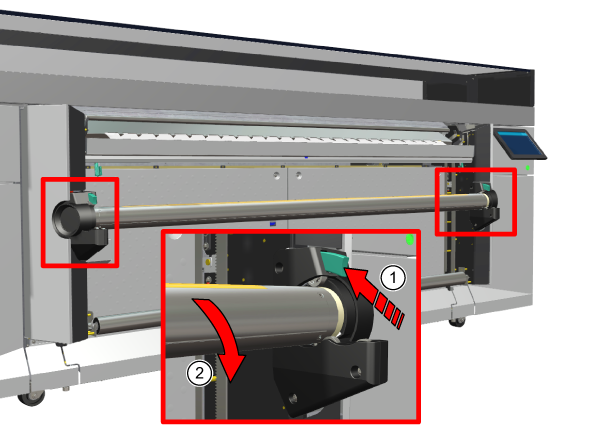

Spingere le leve verdi su entrambi i lati dell'albero di avvolgimento dei supporti. Rimuovere l'albero di avvolgimento dei supporti dall'unità di riavvolgimento della bobina.

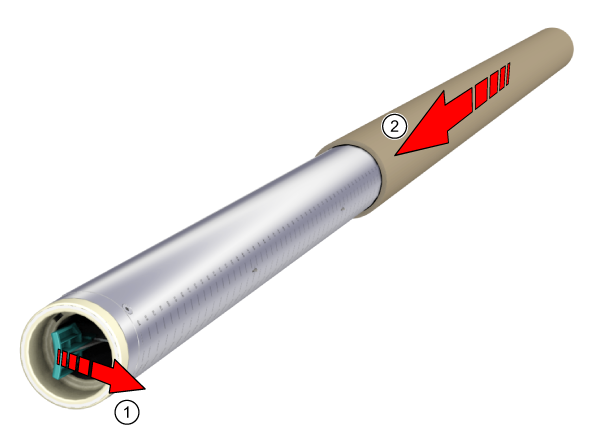

Tirare verso di sé la maniglia del meccanismo di chiusura all'interno dell'anima. Prendere l'anima della bobina supporti vuota e farla scorrere sull'albero dei supporti.

Per inserire l'albero del supporto nell'anima della nuova bobina supporti, è possibile utilizzare il blocco dell'impugnatura opzionale:
1. Tirare verso di sé la maniglia del meccanismo di chiusura all'interno dell'anima.
2. Posizionare il blocco dell'impugnatura nell'albero dei supporti di alimentazione.
3. Prendere l'anima della bobina supporti vuota e farla scorrere sull'albero dei supporti.
Allineare l'anima all'albero supporti.
Spingere per riposizionare l'albero supporti nell'avvolgitore. Accertarsi che scatti in posizione in modo udibile.
