Utskriftssystemet kan ha forskjellige konfigurasjoner for å passe ulike utskriftsmiljø. Utskriftssystemet har grunnleggende maskinvaredeler utvidet med tilleggsutstyr. I tabellen nedenfor finner du beskrivelser på de viktigste delene.
MERK
Denne bruksanvisningen bruker funksjonelle navn på deler i utskriftssystemet. Men noen ganger trenger du det kommersielle navnet, for eksempel for å bestille et ekstra. Bruk da tabellen med de kommersielle navnene.
Tilgjengeligheten av tilleggsutstyr er forskjellig per land.
Basisutskriftssystem med hovedpapirmodul

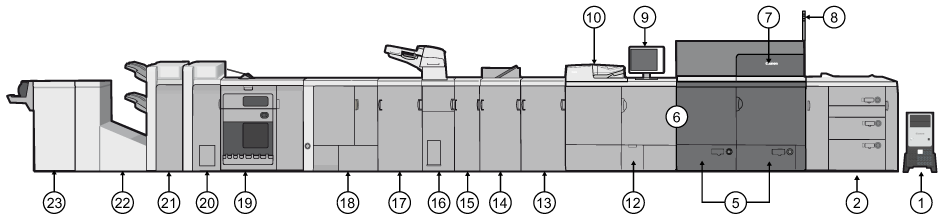

Eksempel på et utskriftssystem, utvidet med flere innmatings- og utmatingstilleggsutstyr
Eksempel med bro og etterbehandleradapter for DFD (Document Finishing Device)|
Beskrivelse hovedmaskinvaredeler |
|
|---|---|
|
1 |
PRISMAsync Print Server, styrer ytelse, arbeidsflyt, bildekvalitet og fargekvalitet på utskriftssystemet. |
|
2 |
Papirmodul, for å romme medier. |
|
3 |
Hovedpapirmodul, for å romme medier. |
|
4 |
Spesialmater, for å mate lange ark manuelt. |
|
5 |
Interne papirskuffer, for å romme medier. |
|
6 |
Utskriftsmodul, der utskriften finner sted. |
|
7 |
Deksel for tonerkammer, for å få tilgang til tonerkassettene. |
|
8 |
Ved hjelp av varsellampen for operatører kan du kontrollere utskriftssystemet på avstand. |
|
9 |
Kontrollpanel, som er det sentrale informasjonspunktet for operatøren. |
|
10 |
Automatisk dokumentmater, for å kopiere og skanne originaler. |
|
11 |
Deksel, bare nødvendig for et utskriftssystem. |
|
12 |
Avfallstonerkammer, for å få tilgang til beholder for toneravfall. |
|
13 |
Kjøleenhet, for å kjøle ned de utskrevne arkene. |
|
14 |
Avlesingsenhet, for å utføre kalibreringsprosedyrer automatisk. |
|
15 |
Kontrollenhet, slik at utskriftskvaliteten automatisk kontrolleres basert på et referansebilde. |
|
16 |
Innsetter, til å mate (forhåndstrykt) omslag og innsettingsark. |
|
17 |
Professjonell hullmaskin med utskiftbare stansesett, for å lage hull eller riller i utskrifter. |
|
18 |
Limfreser, for å lage liminnbundne og beskårne bøker. |
|
19 |
Stablingsenhet med høy kapasitet, til å stable og ordne store mengder utskrift. |
|
20 |
Falseenhet, til å false utskriften på ulike måter. |
|
21 |
Stable- / stifteenhet, til å stifte og stable det som skrives ut. Heftefunksjonen lager hefter med ryggstifting. En hullenhet lager hull i utskriften. |
|
22 |
Heftetrimmer, til å trimme forkanten på hefter. |
|
23 |
Toknivstrimmer, til å trimme topp- og bunnkantene på hefter. |
|
24 |
Bro (Finisher Bridge-A1) for å koble etterbehandleradapteren til den profesjonelle stable-/stifteenheten. |
|
25 |
Etterbehandleradapter (DFD Adapter-A2) for å koble DFD til broen. |
|
26 |
Document Finishing Device for å fullføre utskriften. |
|
Valgfritt |
Kommersielt navn |
|---|---|
|
Automatisk dokumentmater |
Duplex Color Image Reader Unit-M1 |
|
Skriverdeksel |
Printer Cover-K1 |
|
Spesialmater |
Long Sheet Tray-D1 |
|
Papirmodul |
POD Deck-D1 Secondary POD Deck-D1 |
|
Hovedpapirmodul |
POD Deck Lite-C1 POD Deck Lite XL-A1 |
|
Innlegger |
Document Insertion Unit-N1 |
|
Kjøleenhet |
Cooling unit-A1 |
|
Sensorenhet |
Sensing unit-A1 |
|
Kontrollenhet |
Inspection unit-A1 |
Du finner mer informasjon på Papirskuffspesifikasjoner.
|
Valgfritt |
Kommersielt navn |
|---|---|
|
Profesjonell hullmaskin |
Multi Function Professional Puncher-B1 |
|
Liminnbinder |
Perfect Binder-E1 |
|
Stableenhet med høy kapasitet |
High Capacity Stacker-H1 |
|
Mappe |
Paper Folding Unit-J1 |
|
Stable-/stifteenhet |
Finisher-AN1 eller Saddle Finisher-AN2 |
|
Heftetrimmer |
Booklet Trimmer-F1 |
|
Toknivsheftetrimmer |
Two-Knife Booklet Trimmer-A1 |
|
Etterbehandlingsbro |
Finisher Bridge-A1 |
|
Adapter for etterbehandler |
Adapter-A2/B1 |
|
DFD (etterbehandlingsenhet for dokumenter) |
Finisher-AN1 eller Saddle Finisher-AN2 |
|
eWire |
GBC eWire Pro |
For mer informasjon kan du se Spesifikasjoner for etterbehandlingsalternativer.
