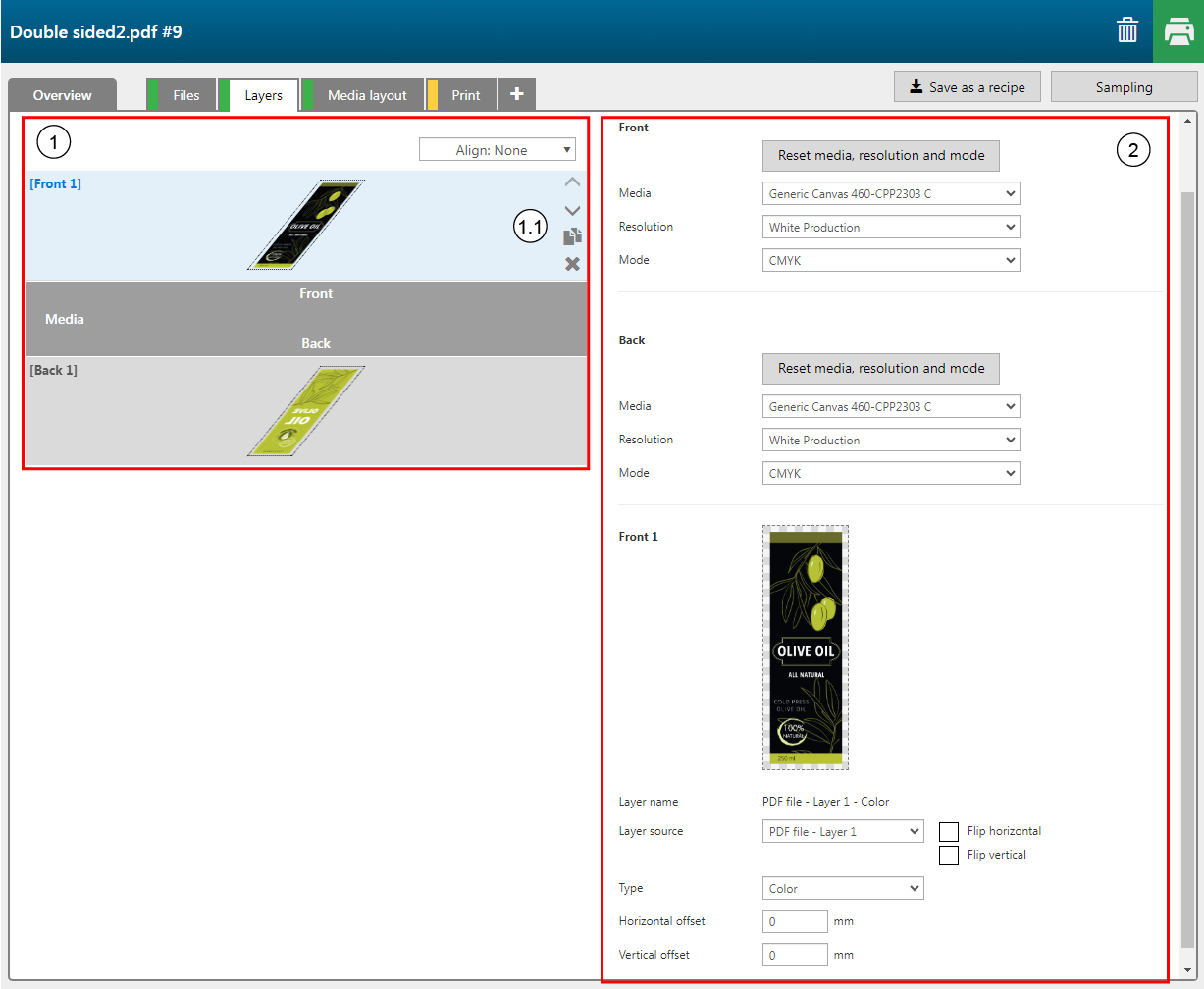

L'onglet [Calques] montre une représentation graphique des calques de votre application.
Pour sélectionner un calque spécifique, cliquez dessus.
Les icônes vous permettent de dupliquer ou de supprimer facilement des calques, ou d'en modifier la position. De plus, vous pouvez faire glisser les calques et les déposer ailleurs.
REMARQUE
Le nombre maximum de calques qu'il est possible d'utiliser avec les imprimantes Colorado M-series dépend de la résolution. Chaque résolution admet un nombre de calques maximum spécifique. Les modes d'impression Qualité et Supports spéciaux permettent d'imprimer jusqu'à 5 calques, tandis que les autres modes d'impression permettent d'imprimer 3 ou 2 calques, voire un seul uniquement.
Sous l'onglet [Calques], vous pouvez fusionner deux calques ou plus en un seul.
Maintenez la touche [Ctrl] enfoncée pour sélectionner les calques.
Cliquez sur le bouton [Fusionner les calques sélectionnés].
Vous pouvez définir les paramètres avancés suivants pour chaque calque.
|
Catégorie de paramètres |
Paramètre |
Description |
|---|---|---|
|
[Recto] / [Verso] |
Sélectionnez les spécifications pour les paramètres [Recto] et [Verso]. |
|
|
[Support] |
Supports disponibles pour votre imprimante Colorado |
Sélectionnez le type de support à utiliser pour votre illustration. Si vous souhaitez rétablir sa valeur initiale, cliquez sur le bouton : [Réinitialiser le support, la résolution et le mode]. |
|
[Résolution] |
Résolutions disponibles pour le support sélectionné |
Sélectionnez la résolution à utiliser. Vous pouvez choisir différentes résolutions pour les paramètres [Recto] et [Verso]. |
|
[Mode] |
Paramètre de configuration des encres |
|
|
[Nom du calque] |
Nom du calque tel que défini dans la recette. |
|
|
[Source du calque] |
Page PDF, calque ou ton direct d'une création figurant sur une page précise |
Dans votre création, sélectionnez les pages, les calques ou les tons directs à utiliser comme données d'entrée pour le calque de la recette. REMARQUE
Lorsque vous utilisez un ton direct comme [Source du calque], la propriété de surimpression doit être appliquée au ton direct de votre création. Les éléments de ton direct comportant des dégradés seront traités comme des images tramées. Cochez l'option [Symétrie horizontale] ou [Symétrie verticale] si vous souhaitez retourner les informations du calque sur le plan horizontal ou vertical. |
|
[Type] |
[Couleur] |
La totalité du contenu de la page PDF ou du calque est utilisée telle quelle (tons directs inclus) pour générer le calque d'impression. |
|
[Masque de la zone d'image] |
Un masque de la zone d'image est généré d'après le contenu de la page PDF, du calque ou du ton direct. |
|
|
[Masque du cadre de délimitation] |
Un masque aussi grand que la page PDF utilisée comme source est généré pour ce calque. |
|
|
[Conserver les données vectorielles] |
Lorsque la case n'est pas cochée, le calque est entièrement tramé (rastérisé). Les zones dotées de la [Couleur du support], le blanc par défaut, deviennent alors transparentes. Cochez la case pour conserver les données vectorielles. Les objets vectoriels demeureront opaques. |
|
|
[Couleur] |
[Blanc] |
Sélectionnez la couleur du masque. Cette option est uniquement disponible lorsque vous sélectionnez [Type] - [Masque de la zone d'image] ou [Type] - [Masque du cadre de délimitation]. [Brillant] définit la zone à imprimer en brillant. [Pas de couleur] permet de créer un calque de masque. S'il est fusionné avec un autre calque, le calque de masque extrait le contenu de ce calque. Le contenu extrait n'est pas imprimé. |
|
[Blockout (noir)] |
||
|
[Brillant] |
||
|
[Pas de couleur] |
||
|
[Opacité] |
0 à 100 % |
Sélectionnez le degré d'opacité de la couleur des informations dans un calque. Cette option est uniquement disponible lorsque vous sélectionnez [Type] - [Masque de la zone d'image] ou [Type] - [Masque du cadre de délimitation]. |
|
[Teinte] Uniquement disponible pour les imprimantes Colorado série M. |
0 à 100 % |
Cette option est uniquement disponible pour les imprimantes Colorado série M. Sélectionnez la [Teinte] de la couleur des informations figurant dans le calque. Le calque est constitué de noir et de blanc. La consommation maximale de noir est définie à 60 %. Cette option est uniquement disponible lorsque vous sélectionnez [Type] - [Masque de la zone d'image] ou [Type] - [Masque du cadre de délimitation] et choisissez [Blockout (noir)] comme paramètre de couleur. |
|
[Couleur du support] |
Couleur |
Sélectionnez la couleur du support. Si vous utilisez des images tramées, le logiciel peut isoler la couleur du support afin d'identifier la zone d'image. Cette option est uniquement disponible lorsque vous sélectionnez [Type] - ou [Masque de la zone d'image]. |
|
[Seuil] |
Valeur numérique positive |
La valeur sert à définir le niveau de précision de la correspondance entre la couleur d'un pixel et la couleur du support afin d'isoler celle-ci de la zone d'image. Lorsque vous créez un masque blanc, vous utilisez généralement des valeurs supérieures pour vous assurer de l'absence de pixels blancs sur les bords si l'image a subi une compression avec pertes. Cette option est uniquement disponible lorsque vous sélectionnez [Type] - ou [Masque de la zone d'image]. |
|
[Remplissage maigri/grossi] |
Valeur numérique négative ou positive (pixels) |
Saisissez une valeur positive si vous souhaitez imprimer le masque de la zone d'image dans un format légèrement inférieur (maigri) à l'image en couleur. Saisissez une valeur négative si vous souhaitez imprimer le masque de la zone d'image dans un format légèrement supérieur (grossi) à l'image en couleur. Cette option est uniquement disponible lorsque vous sélectionnez [Type] - ou [Masque de la zone d'image]. |
|
[Décalage horizontal] |
Valeur numérique négative ou positive (mm) |
Les décalages vous permettent d'effectuer les opérations suivantes :
|
|
[Décalage vertical] |
Valeur numérique négative ou positive (mm) |
