Einlegen einer Materialrolle (Position 2)

Einführung

Sie können Ihr Material an der Vorderseite des Fachs in Position 1 oder an der Rückseite des Fachs in Position 2 einlegen. Legen Sie das Material für Position 1 und 2 bei allen Fächern in gleicher Weise ein.

HINWEIS

Um Ihren Rücken zu schonen, empfiehlt es sich, eine Materialrolle im Format A0 oder E an Position 1 und eine Materialrolle im Format A2 oder C an Position 2 einzulegen.
Zum Verbessern der Produktivität empfiehlt es sich, das am häufigsten verwendete Material in das obere Fach einzulegen.

ACHTUNG

Zum Einlegen von schwerem Material mit 10 kg und mehr an den Positionen 2, 3, 4, 5 oder 6 sind jeweils zwei Personen oder Hebezeug erforderlich.
Achten Sie bei der Handhabung der Materialrolle auf Ihre Finger.
Wenn Sie eine Materialrolle im Format A0 an Position 2 einlegen möchten, sollten Sie zur Schonung Ihres Rückens in die Knie gehen, wie unten gezeigt.

Prozedur

Öffnen Sie das Materialfach, indem Sie kräftig daran ziehen.
Legen Sie die neue Materialrolle auf der Rollenladestation ab.

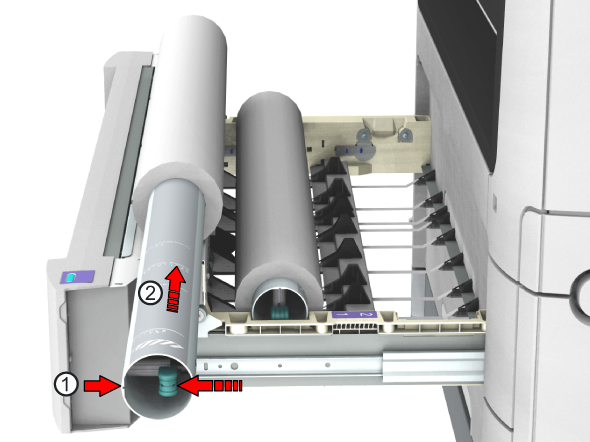

Ziehen Sie (1) den Verriegelungshebel für die Rollenhalterung zu sich her.
Führen Sie die Rollenhalterung von rechts in den Kern der neuen Materialrolle ein (2).
Richten Sie den Rand der Rolle mittig an der Markierung für die richtige Rollengröße auf der Rollenhalterung aus, und lösen Sie den Griff des Verriegelungsmechanismus.
Entfernen Sie die Klebestreifen der neuen Materialrolle.

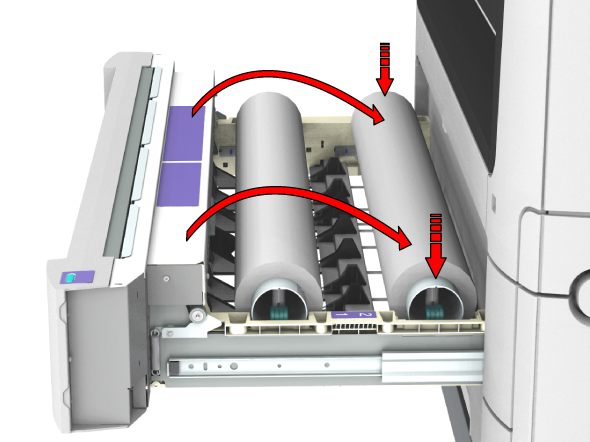

Legen Sie die Materialrolle mit beiden Händen (siehe Abbildung) in das Materialfach ein.

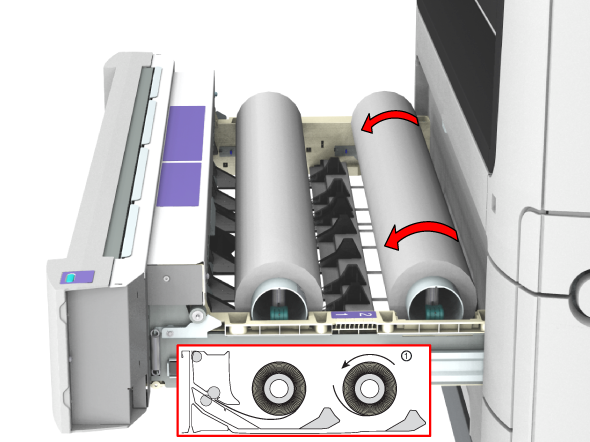

Drehen Sie die Materialrolle mit beiden Händen nach hinten (1), bis das lose Ende des Materials die Papierführung aus Metall passiert hat.

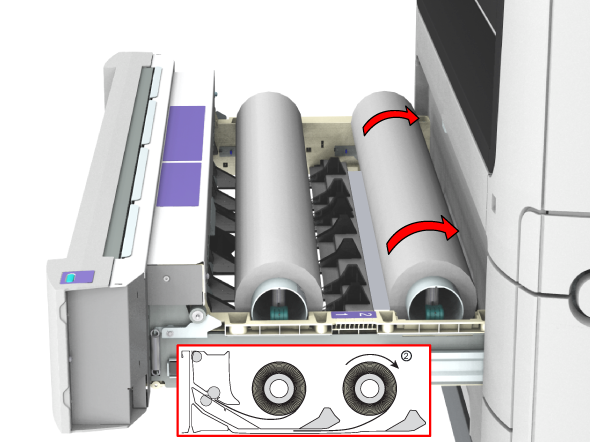

Schieben Sie das Material mit beiden Händen unter die Papierführung aus Metall (2), bis es vom Drucker automatisch eingezogen wird.
Drücken Sie bei Bedarf die Feinschnitt-Einstelltaste, um einen Streifen von der neuen Materialrolle abzuschneiden. Drücken Sie diese Taste einmal, um einen Streifen von etwa 20 cm Länge abzuschneiden, oder halten Sie die Taste gedrückt, bis der Streifen die gewünschte Länge aufweist.

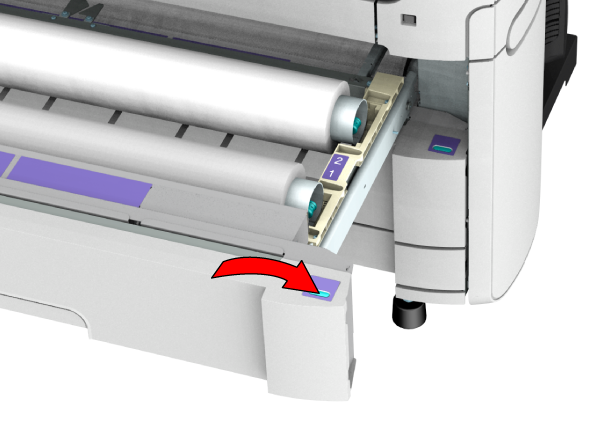

Schließen Sie das Materialfach.
HINWEIS
Das Materialfach darf während des Ladevorgangs nicht geöffnet werden.
Eine Meldung auf dem Bedienfeld informiert Sie darüber, dass ein neues Material erkannt wurde. Arbeiten Sie den Assistenten durch, um die richtige Materialart und das richtige Materialformat anzugeben, wenn diese Parameter nicht automatisch erkannt werden.
