Les sections suivantes décrivent comment les enveloppes doivent être introduites dans les magasins papier.
REMARQUE
Utilisation conjointe avec Envelope Feeder Attachment-G.
Utiliser le magasin de support de Envelope Feeder Attachment-H pour charger les types d’enveloppe suivants : Kakugata 2, 9 x 12 pouces et 10 x 13 pouces.
Le tableau ci-après indique comment les enveloppes doivent être introduites dans le module papier.
|
Type d'enveloppe |
Instructions d'introduction |
|---|---|
|

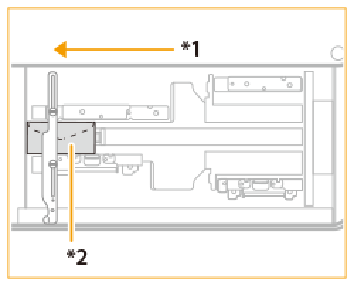

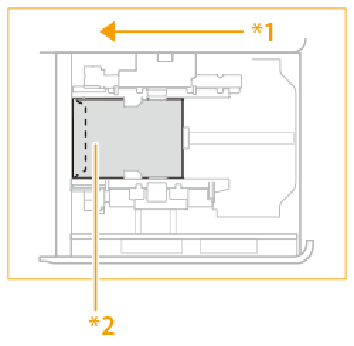

Nagagata 3, Kakugata 2, 9 x 12 pouces ou 10 x 13 pouces |
*1 sens de l’introduction *2 face à imprimer vers le haut |
|

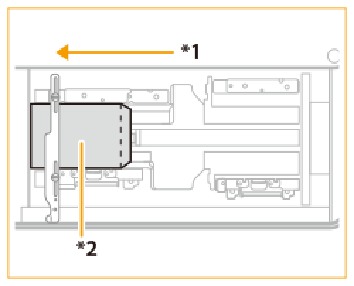

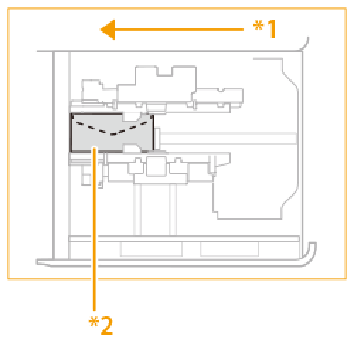

No. 10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3, 6 x 9 pouces |
*1 sens de l’introduction *2 face à imprimer vers le haut |

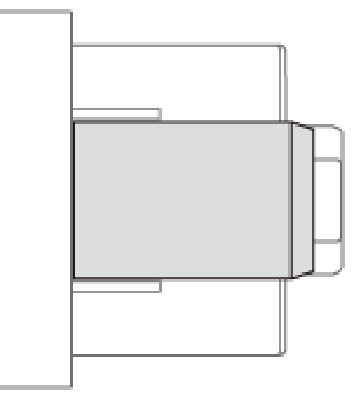

La limite de chargement dans le module papier varie selon le type d’enveloppe.
|
Type d'enveloppe |
Limite de charge (hauteur) des magasins supérieur et central |
Marque de limite de chargement |
Limite de charge (hauteur) des magasins inférieurs |
Marque de limite de chargement |
|---|---|---|---|---|
|
Nagagata 3 |
50 mm |
|
100 mm (3,9 pouces) |
|
|
Yougatanaga 3 |
||||
|
Kakugata 2 |
||||
|
228 x 304 mm (9 x 12 pouces) |
||||
|
152 x 228 mm (6 x 9 pouces) |
||||
|
No. 10 (COM10) |
||||
|
DL |
||||
|
ISO-C5 |
||||
|
Monarch |
70 mm (2,8 pouces) |
|
||
|
254 x 330,2 mm (10 x 13 pouces) |
45 mm (1,8 pouce) |
non applicable |
45 mm (1,8 pouce) |
non applicable |
|
Kakugata 2, enveloppe à couture latérale |
30 mm (1,2 pouce) |
non applicable |
30 mm (1,2 pouce) |
non applicable |
REMARQUE
Utilisation conjointe avec Envelope Feeder Attachment-G.
S'assurer que la hauteur de la pile de papier ne dépasse pas la marque de limite de chargement
.
Le tableau ci-après indique comment les enveloppes doivent être introduites dans le module papier épais.
|
Type d'enveloppe |
Instructions d'introduction |
|---|---|
|

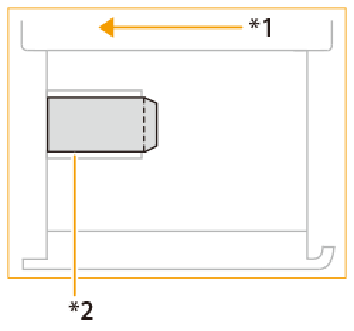

Nagagata 3, Kakugata 2 |
*1 sens de l’introduction *2 face à imprimer vers le haut |
|

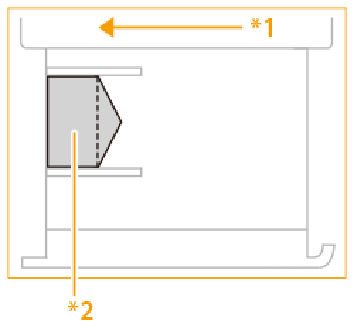

N°10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3 |
*1 sens de l’introduction *2 face à imprimer vers le haut |
REMARQUE
Utilisation conjointe avec Envelope Feeder Attachment-G.
S'assurer que la hauteur de la pile de papier ne dépasse pas la marque de limite de chargement
.
Le tableau ci-après indique comment les enveloppes doivent être introduites dans le module papier épais XL.
|
Type d'enveloppe |
Instructions d'introduction |
|---|---|
|

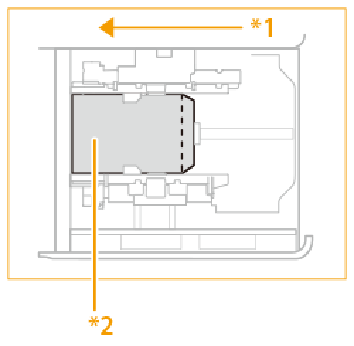

Nagagata 3, Kakugata 2 |
*1 sens de l’introduction *2 face à imprimer vers le haut |
|

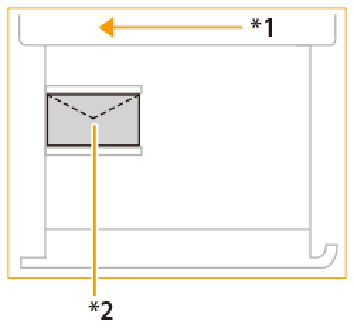

N°10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3 |
*1 sens de l’introduction *2 face à imprimer vers le haut |
S'assurer que la hauteur de la pile de papier ne dépasse pas la marque de limite de chargement
.
Le tableau ci-après indique comment les enveloppes doivent être introduites dans le dispositif pour supports spéciaux.
|
Type d'enveloppe |
Instructions d'introduction |
|---|---|
|
Nagagata 3, Kakugata 2 |
Pour modifier l’orientation des enveloppes, fermez les rabats et chargez les enveloppes en orientant les rabats sur le côté gauche.
|
|
N°10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3 |
|
Papier à onglet, ordre normal et inverséLe tableau suivant présente le sens d'introduction du papier à onglet dans le module papier.
|
Orientation |
Orientation et accessoires d'entrée en option |
|---|---|
|
Charger le papier à onglet inversé face vers le bas, les onglets sur la partie gauche du magasin, dans les éléments suivants :
|
|
Charger le papier à onglet ordinaire face vers le haut, les onglets sur la partie droite du magasin, dans les éléments suivants :
|
