In den folgenden Abschnitten ist erklärt, wie die Umschläge in die Papierfächer eingezogen werden.
HINWEIS
In Kombination mit Briefumschlagzuführung G verwenden.
Verwenden Sie das Unterstützungsfach des Envelope Feeder Attachment-H, um die folgenden Umschlagarten einzulegen: Kakugata 2, 9 x 12 Zoll und 10 x 13 Zoll.
Die folgende Tabelle zeigt, wie die Umschläge in die Papierfächer eingezogen werden.
|
Umschlagart |
Einzugsanweisungen |
|---|---|
|

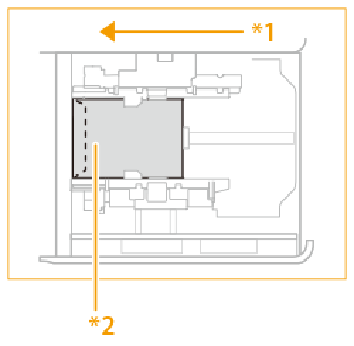

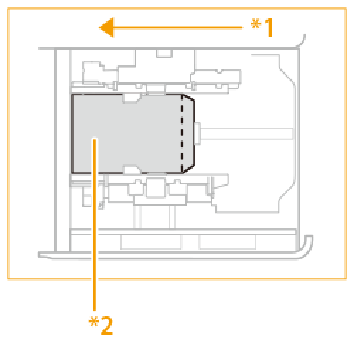

Nagagata 3, Kakugata 2, 9 x 12 Zoll oder 10 x 13 Zoll |
*1 Zufuhrrichtung *2 Druckseite nach oben |
|

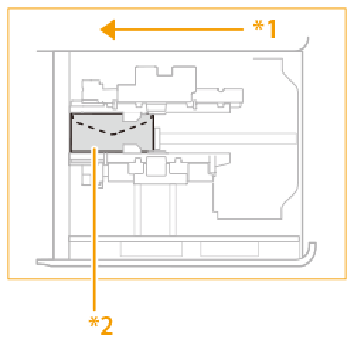

Nr. 10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3, 6 x 9 Zoll |
*1 Zufuhrrichtung *2 Druckseite nach oben |
Die Beladungsgrenze im Papiermodul variiert je nach Umschlagart.
|
Umschlagart |
Beladungsgrenze (Höhe) der oberen und mittleren Decks |
Markierung für die Beladungsgrenze |
Beladungsgrenze (Höhe) der unteren Decks |
Markierung für die Beladungsgrenze |
|---|---|---|---|---|
|
Nagagata 3 |
50 mm |
|
100 mm (3,9 Zoll) |
|
|
Yougatanaga 3 |
||||
|
Kakugata 2 |
||||
|
228 x 304 mm (9 x 12 Zoll) |
||||
|
152 x 228 mm (6 x 9 Zoll) |
||||
|
Nr. 10 (COM10) |
||||
|
DL |
||||
|
ISO-C5 |
||||
|
Monarch |
70 mm (2,8 Zoll) |
|
||
|
254 x 330,2 mm (10 x 13 Zoll) |
45 mm (1,8 Zoll) |
Nicht anwendbar |
45 mm (1,8 Zoll) |
Nicht anwendbar |
|
Kakugata 2, Umschlag mit Seitennaht |
30 mm (1,2 Zoll) |
Nicht anwendbar |
30 mm (1,2 Zoll) |
Nicht anwendbar |
HINWEIS
In Kombination mit Briefumschlagzuführung G verwenden.
Stellen Sie sicher, dass die Höhe des Papierstapels nicht die Markierung für die Beladungsgrenze überschreitet
.
Die folgende Tabelle zeigt, wie die Umschläge in das Hauptpapiermodul eingezogen werden.
|
Umschlagart |
Einzugsanweisungen |
|---|---|
|

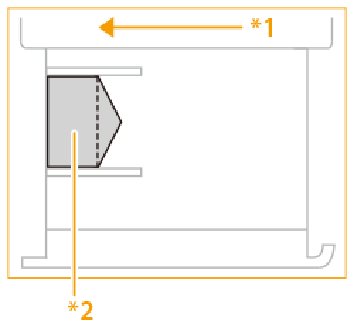

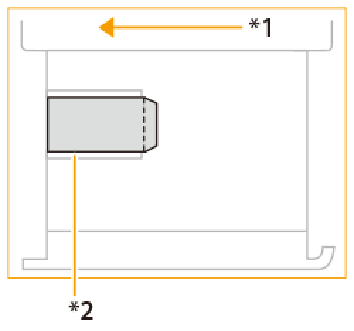

Nagagata 3 Kakugata 2 |
*1 Zufuhrrichtung *2 Druckseite nach oben |
|

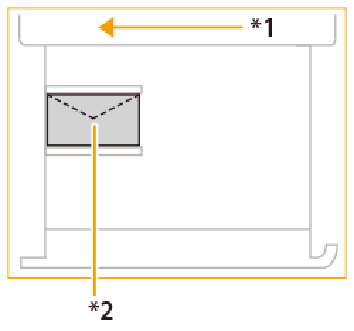

Nr. 10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3 |
*1 Zufuhrrichtung *2 Druckseite nach oben |
HINWEIS
In Kombination mit Briefumschlagzuführung G verwenden.
Stellen Sie sicher, dass die Höhe des Papierstapels nicht die Markierung für die Beladungsgrenze überschreitet
.
Die folgende Tabelle zeigt, wie die Umschläge in das XL-Hauptpapiermodul eingezogen werden.
|
Umschlagart |
Einzugsanweisungen |
|---|---|
|
Nagagata 3 Kakugata 2 |
*1 Zufuhrrichtung *2 Druckseite nach oben |
|

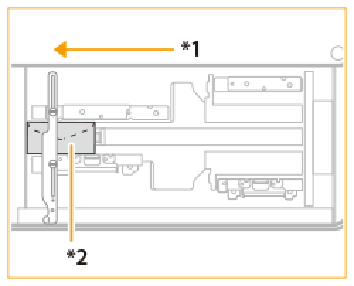

Nr. 10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3 |
*1 Zufuhrrichtung *2 Druckseite nach oben |
Stellen Sie sicher, dass die Höhe des Papierstapels nicht die Markierung für die Beladungsgrenze überschreitet
.
Die folgende Tabelle zeigt, wie die Umschläge in den Spezialeinzug eingezogen werden.
|
Umschlagart |
Einzugsanweisungen |
|---|---|
|
Nagagata 3 Kakugata 2 |
Um die Ausrichtung der Umschläge zu ändern, schließen Sie die Klappen, und legen Sie die Umschläge so ein, dass sich ihre Klappen links befinden.
|
|
Nr. 10 (COM10), ISO-C5, DL, Monarch, Yougatanaga 3 |
|
Registerblattpapier in richtiger Reihenfolge und Registerblattpapier in umgekehrter ReihenfolgeDie folgende Tabelle zeigt die Ausrichtung von Registerblattpapier im Papiermodul an.
|
Ausrichtung |
Ausrichtung und Papiereinzug optional |
|---|---|
|
Legen Sie das Registerblattpapier in umgekehrter Reihenfolge mit der zu bedruckenden Seite nach unten ein, mit dem Register auf der linken Seite des Fachs, in:
|
|
Legen Sie das Registerblattpapier in richtiger Reihenfolge mit der zu bedruckenden Seite nach oben ein, mit dem Register auf der rechten Seite des Fachs, in:
|
