カスタムロール紙の装着

はじめに

プリンタには定型用紙とカスタム用紙を取り付けることができます。

始める前に

プリンタにロールを取り付ける前に、用紙が有効であることを確認してください。

カスタム用紙は、WebTools Express で用紙の種類を作成および有効にする必要があります。新しいロールの用紙の種類は、用紙ボックスのステッカーに記載されています。詳細については、カスタムの用紙種類の作成を参照してください。
WebTools Express で、サイズが有効になっていることを確認してください。詳細については、用紙サイズの構成を参照してください。用紙サイズがリストにない場合は、カスタム用紙サイズを作成できます。詳細については、カスタムの用紙サイズの作成を参照してください。

重要

イメージングデバイスの損傷を防ぐため、凹凸のあるロール紙は使用しないでください。
プリント処理中に用紙引き出しを開かないでください。
プリンタの過度つりあいを防ぐため、複数のロール引き出しを一度に開けないでください。

注意

ロール紙を取り扱う際には、指をけがしないよう注意してください。

手順

用紙引き出しを強く引っ張って開きます。
新しいロール紙を、ロールローディングステーションに取り付けます。
ロール紙ホルダーのロックメカニズムのレバーを手前に押します (1)。
ロール紙ホルダーを、新しいロール紙のコアの右側に差し込みます (2)。
ロール紙ホルダーのロールの位置を合わせます。
- ロール紙ホルダーに目的のサイズが示されている場合は、幅インジケータを使用して、対応する用紙サイズにロールを取り付けます。ロール紙ホルダーのロックメカニズムのレバーを戻します。
- ロール紙ホルダーに目的のサイズが示されていない場合は、ロール紙ホルダーの中央にロールの位置を合わせます。左右のロールの位置が縞模様のエリアにならないことを確認します。ロール紙ホルダーのロックメカニズムのレバーを戻します。
新しいロール紙からテープを取り外します。

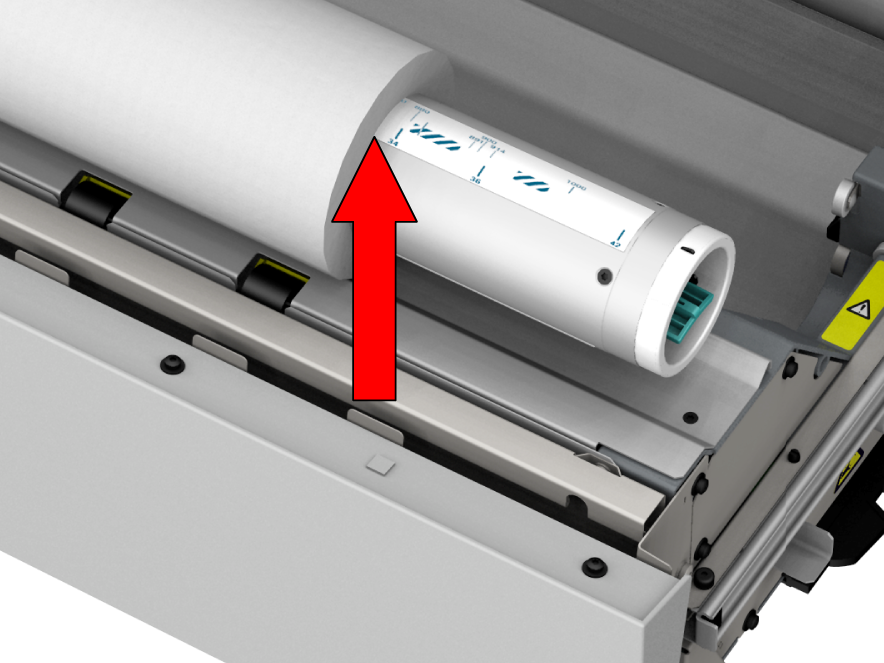

図に示すように両手を使用して、ロール紙を用紙引き出しに取り付けます。
両手を使用して、用紙のフラップが金属製の用紙ガイドを通り過ぎるまで、ロール紙を巻き戻します (1)。
両手を使用して、用紙が自動的に搬送されるようになるまで、用紙ガイドの下に用紙をスライドさせます (2)。
用紙引き出しを閉じます。操作パネルに新しい用紙が検出されたことを伝えるメッセージが表示されます。
メモ
装着中に用紙引き出しを開かないでください。
ウィザードの指示に従って適切な用紙を定義します。
用紙の種類の選択プリンタは適切なサイズを自動的に検出します。余白を短くするか、長くするか、なしにするかを選択し、[OK] をタップします。
メモ
- カスタムの用紙の種類を最初に使用する場合、プリンタが自動的に調整を行います。
- 最高の出力品質を得るため、新しい用紙の種類を取り付けるときには、必ず用紙調整を行うことをお勧めします。
