对于每种介质打印模式，介质系列校准过程会创建两组 C、M、Y 和 K 校准曲线：一组用于正面，一组用于背面。
在介质系列校准期间，打印机使用校准图表的色标测量来补偿打印颜色值与预期颜色值之间的差异。
下图说明了如何计算校准曲线。
|
1.当使用 i1Pro3 分光光度计测量品红色梯度从 0% 到 100% 的测试图表时，测得的 Lab 值将构成一条从纸白色 (Lab 0,0,0) 到最大 Lab 颜色值 100% 的直线。
|
2.Lab 值不容易进行颜色比较。它有助于使用 (∆E) 色度来表示颜色值。 颜色的 Lab 值与纸白色的 Lab 值 (0,0,0) 之间的差异提供此类 ∆E 值。此值称为：Distance To White (DTW). 最大颜色值（以 ΔE 表示）是指 100％ 色调值。此值称为：最大Distance To White (Max DTW)。
|
|

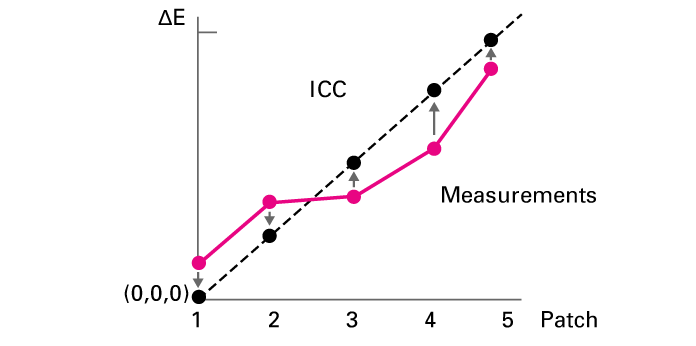

3.执行介质系列校准时，色标的所有测量值会与预期值进行比较。对于每个色标和中间色调值，系统会计算校正值。在该示例中，色标 1 表示 0％ 色调值，而色标 5 表示 100％ 色调值。
|
4.对于每个颜色通道，都会组成一条代表校正值的平滑校准曲线。这些校准曲线用于略微调整输出配置文件定义的墨水量：C=> C', M =>M', Y => Y' and K => K'. 在该示例中，校准导致在较亮区域中打印较少的品红色墨水，在较暗区域中打印较多的品红色墨水。
|
校准目标是用作介质系列校准标准的颜色值。输出配置文件包含有关打印机可以在特定介质上再现的颜色边界的信息。
当校准介质系列时，这些颜色边界（以 max DTW 值表示）确定介质系列校准的校准目标。
在介质打印模式下选择其他输出配置文件时，打印机将为介质打印模式计算新的校准曲线。因此，会使用最新校准测量值和新输出配置文件的 maxDTW 值。不必为调整后的介质打印模式执行介质系列校准。
如果输出配置文件无法提供 max DTW 值，则打印机会使用最后一个介质系列校准的最大测量颜色值作为校准目标。复合输出配置文件或 DeviceLinks 可能会发生这种情况。
注释
打印介质系列校准报告，以了解当前校准曲线适用的校准目标。
可能需要恢复校准曲线。例如，当您注意到先前的校准已在不正确的介质上执行时。
您可以指示必须使用哪个校准目标来恢复校准曲线。
恢复并使用校准目标的校准测量
系统会创建默认线性校准曲线。然后应用最新介质系列校准的测量值。如果没有可用的测量值，则使用下一个介质系列校准的测量值。校准状态将变为：[未校准。].
恢复并使用校准目标的输出配置文件
系统会创建默认线性校准曲线。然后应用输出配置文件的值。如果没有可用的输出配置文件值，则将使用下一个介质系列校准的测量值。校准状态将变为：[未校准。].
