För varje materialutskriftsläge skapar processen för materialfamiljkalibrering C-, M-, Y- och K-kalibreringskurvor: en för framsidan och en för baksidan.
Under materialfamiljkalibreringen använder skrivaren korrigeringsmätningarna i kalibreringstabellerna för att kompensera för skillnaderna mellan utskrivna och förväntade färgvärden.
Bilderna nedan beskriver hur kalibreringskurvor beräknas.
|

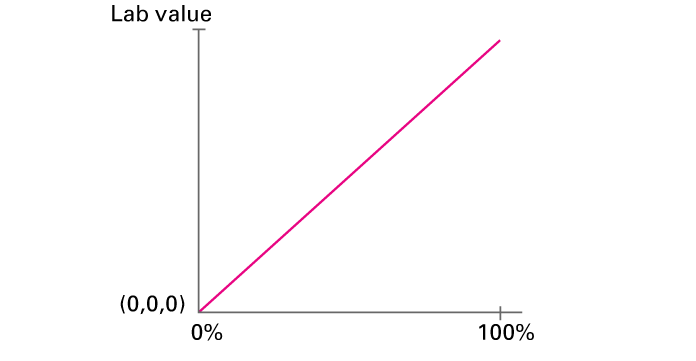

1. När du använder en i1Pro3 spektrofotometer för att mäta ett testdiagram med färggraderingar i magenta från 0 till 100 % bildar de uppmätta Lab-värdena en rak linje från pappersvit (Lab 0,0,0) till det maximala Lab-färgvärdet vid 100 %.
|

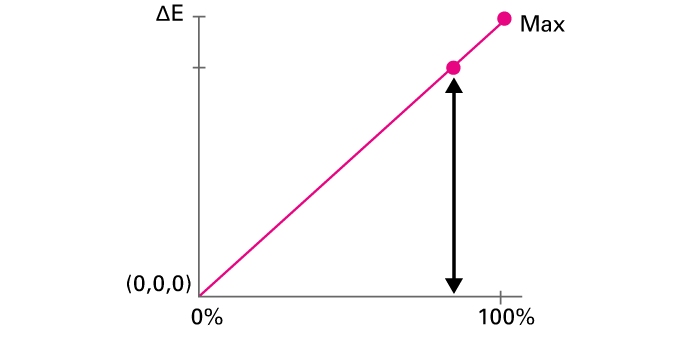

2. Det kan vara svårt att använda Lab-värden vid färgjämförelser. Det underlättar att använda (∆ E)-mätvärdet för att uttrycka ett färgvärde. Skillnaden mellan Lab-värdet för en färg och Lab-värdet för pappersvitt (0,0,0) ger ett ∆E-värde. Värdet kallas: Distance To White (DTW). Det högsta färgvärdet (uttrycks i ∆E) hänvisar till det hundraprocentiga tonvärdet. Värdet kallas: högsta Distance To White (Max DTW).
|
|

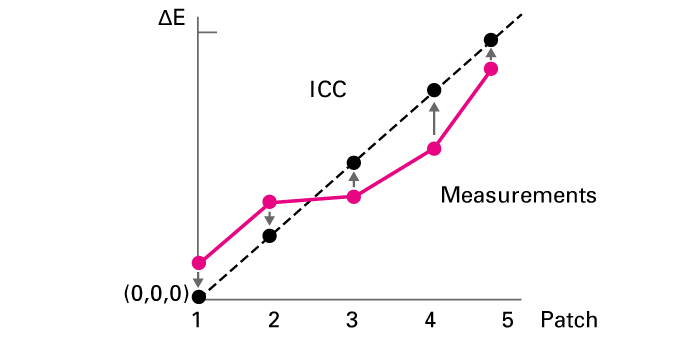

3. När du utför en materialfamiljkalibrering jämförs alla uppmätta värden i korrigeringsfilerna med förväntade värden. För varje korrigering och mellanliggande tonvärden beräknas ett korrigeringsvärde. I detta exempel motsvarar korrigering 1 tonvärdet 0 % och korrigering 5 tonvärdet 100 %.
|

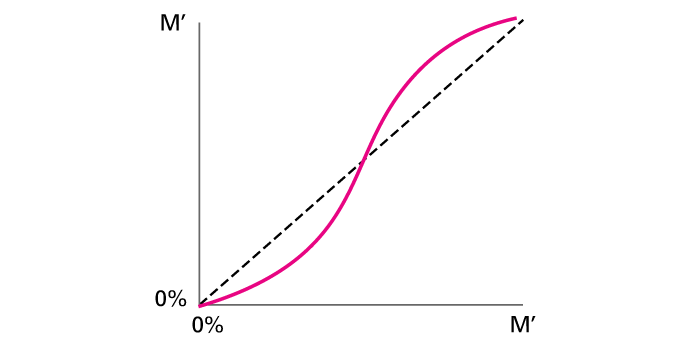

4. Det skapas en jämn kalibreringskurva för varje färgkanal som motsvarar korrigeringsvärdet. Kalibreringskurvorna används för att justera de bläckmängder som har definierats i utmatningsprofilen: C=> C', M =>M', Y => Y' and K => K'. I detta exempel resulterar kalibreringen i att det skrivs ut mindre bläck i magenta i ljusa områden och mer i mörkare områden.
|
Kalibreringsmål är standardfärgvärden för materialfamiljkalibreringen. Utmatningsprofilen innehåller information om de färggränser en skrivare kan återge på ett specifikt material.
När materialfamiljen kalibreras avgör dessa färggränser (uttryckta som max DTW-värden) kalibreringsmålen för materialfamiljen.
När du väljer en annan utmatningsprofil i ett materialutskriftsläge beräknar skrivaren nya kalibreringskurvor för materialutskriftsläget. Värdena från den senaste kalibreringsmätningen och maxDTW-värdena används i den nya utmatningsprofilen. Det behövs ingen materialfamiljkalibrering för det justerade materialutskriftsläget.
Om utmatningsprofilen inte innehåller max DTW-värden använder skrivaren de högsta uppmätta färgvärdena i den senaste materialfamiljkalibreringen som kalibreringsmål. Detta kan ske för sammansatta utmatningsprofiler eller DeviceLinks.
OBS!
Skriv ut rapporten över materialfamiljkalibrering för att se vilka kalibreringsmål de aktuella kalibreringskurvorna använder.
Det kan vara nödvändigt att återställa kalibreringskurvorna. Till exempel om du märker att föregående kalibrering har utförts på fel material.
Du kan ange vilket kalibreringsmål som ska användas för att återställa kalibreringskurvorna.
Återställa och använda kalibreringsmätningar för kalibreringsmål
Standardinställda linjära kalibreringskurvor skapas. Mätvärdena för den senaste materialfamiljkalibreringen används. Om det inte finns några tillgängliga mätvärden används värdena för nästa materialfamiljkalibrering. Kalibreringsstatusen blir: [Inte kalibrerad].
Återställa och använda utmatningsprofil för kalibreringsmål
Standardinställda linjära kalibreringskurvor skapas. Värdena i utmatningsprofilen används. Om det inte finns några tillgängliga värden för utmatningsprofiler används värdena för kalibreringen av nästa materialfamilj. Kalibreringsstatusen blir: [Inte kalibrerad].
