Procedura de calibrare a familiei de suporturi de imprimare creează două seturi de curbe de calibrare C, M, Y și K pentru fiecare mod de imprimare a suporturilor. unul pentru partea din față și unul pentru partea din spate.
În timpul calibrării familiei de suporturi de imprimare, imprimanta utilizează măsurători ale carourilor de pe tabelele de calibrare pentru a compensa diferențele dintre valorile de culoare imprimate și cele așteptate.
Ilustrațiile de mai jos explică modul de calcul pentru curbele de calibrare.
|

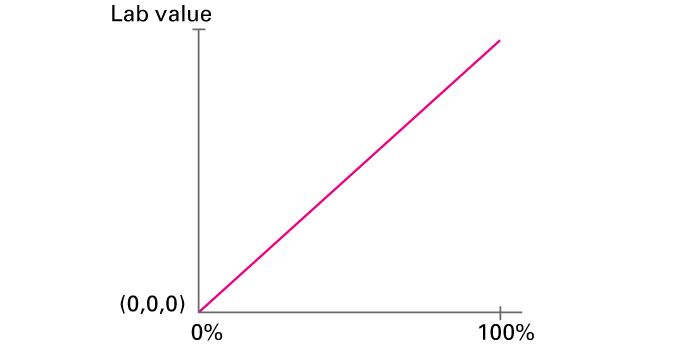

1. Când utilizați un spectrofotometru i1Pro3 pentru a măsura un tabel de testare cu gradient de magenta de la 0 la 100%, valorile măsurate în Lab vor genera o linie dreaptă de la albul hârtiei (Lab 0,0,0) la valoarea maximă a culorii în Lab, de 100%.
|

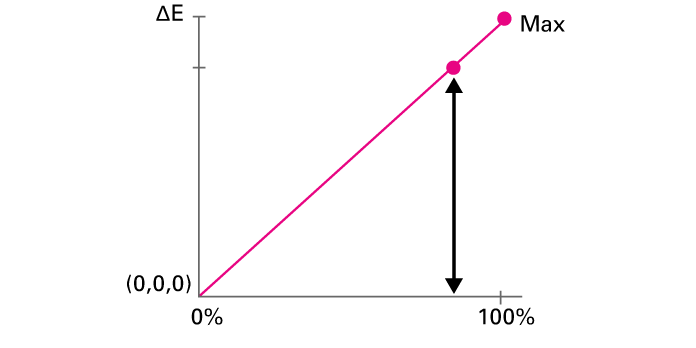

2. Valorile Lab nu sunt cea mai bună metodă de comparare a culorilor. Este utilă exprimarea culorilor ca valori (∆E). Diferența dintre valoarea Lab a unei culori și valoarea Lab a albului hârtiei (0,0,0) reprezintă o astfel de valoare ∆E. Această valoare este numită: Distance To White (DTW). Valoarea maximă a culorii (exprimată ca ∆E) se referă la valoarea tonului de 100%. Această valoare este numită: Maximum Distance To White (Max DTW).
|
|

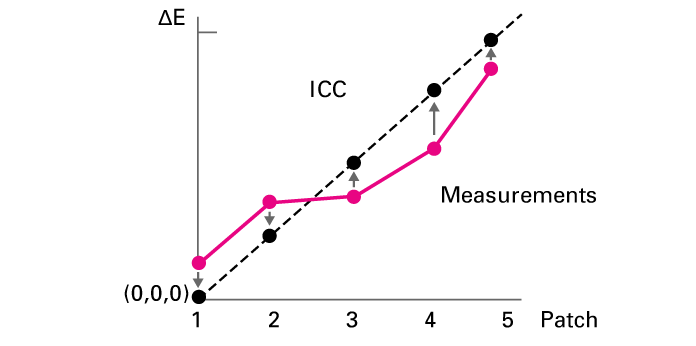

3. Când efectuați o calibrare a familiei de suporturi de imprimare, toate valorile măsurate ale carourilor sunt comparate cu valorile așteptate. Pentru fiecare carou și valorile de ton intermediare, se calculează o valoare de corecție. În acest exemplu, caroul 1 reprezintă valoarea de ton de 0%, iar caroul 5 – valoarea de ton de 100%.
|

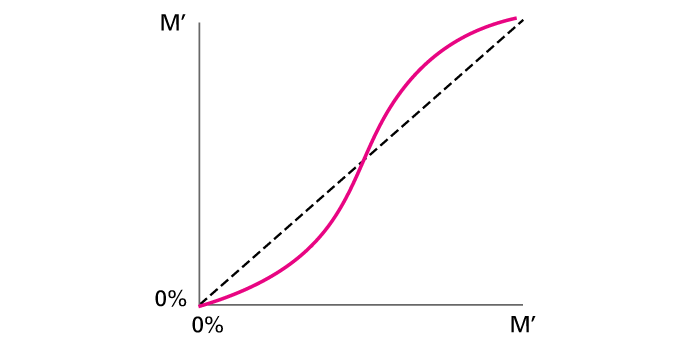

4. Pentru fiecare canal de culoare, este generată o curbă de calibrare netedă care reprezintă valorile de corecție. Aceste curbe de calibrare sunt utilizate pentru a ajusta ușor cantitățile de cerneală definite de profilul de ieșire: C=> C', M =>M', Y => Y' and K => K'. În acest exemplu, calibrarea are ca rezultat utilizarea unei cantități mai mici de cerneală magenta în zonele luminoase și a unei cantități mai mari de cerneală magenta în zonele întunecate.
|
Țintele de calibrare sunt valori de culoare care au rol de standard pentru calibrarea familiei de suporturi de imprimare. Profilul de ieșire conține informații despre limitele de culoare pe care o imprimantă le poate reproduce pe anumite suporturi de imprimare.
Când familia de suporturi de imprimare este calibrată, aceste limite de culoare (exprimate ca valori max DTW) determină țintele de calibrare a familiei de suporturi de imprimare.
Când selectați un alt profil de ieșire într-un mod de imprimare a suporturilor, imprimanta calculează noile curbe de calibrare pentru modul de imprimare a suporturilor. Prin urmare, se utilizează cele mai recente valori de măsurare pentru calibrare și valori maxDTW ale noului profil de ieșire. Nu este necesar să efectuați o calibrare a familiei de suporturi de imprimare pentru modul ajustat de imprimare a suporturilor.
Dacă profilul de ieșire nu poate furniza valori max DTW, imprimanta utilizează ca țintă de calibrare valorile maxime de culoare măsurate în cea mai recentă calibrare a familiei de suporturi de imprimare. Acest lucru poate avea loc pentru profilurile de ieșire compuse sau DeviceLinks.
NOTĂ
Imprimați raportul de calibrare a familiei de suporturi de imprimare pentru a vedea ce ținte de calibrare aplică curbele de calibrare curente.
Poate fi necesar să restabiliți curbele de calibrare. De exemplu, dacă observați că o calibrare anterioară a fost efectuată pe un suport de imprimare incorect.
Puteți indica ce țintă de calibrare trebuie utilizată pentru a restabili curbele de calibrare.
Restabiliți și utilizați măsurătorile de calibrare pentru ținta de calibrare
Sunt create curbele de calibrare liniare implicite. Sunt aplicate valorile măsurate la cea mai recentă calibrare a familiei de suporturi de imprimare. Dacă nu există valori măsurate disponibile, sunt aplicate valorile măsurate la următoarea cea mai recentă calibrare a familiei de suporturi de imprimare. Starea de calibrare devine: [Not calibrated.].
Restabiliți și utilizați profilul de ieșire pentru ținta de calibrare
Sunt create curbele de calibrare liniare implicite. Sunt aplicate valorile profilului de ieșire. Dacă nu există valori disponibile în profilul de ieșire, sunt aplicate valorile măsurate la următoarea cea mai recentă calibrare a familiei de suporturi de imprimare. Starea de calibrare devine: [Not calibrated.].
