Procedura kalibracji rodziny nośników tworzy dla każdego trybu drukowania na nośniku dwa zestawy krzywych kalibracji C, M, Y, K: jeden dla przedniej strony i jeden dla tylnej.
Podczas kalibracji rodziny nośników drukarka używa pomiaru plam z arkuszy kalibracyjnych, aby skompensować różnice między wartościami wydrukowanych kolorów a oczekiwanymi wartościami kolorów.
Na poniższych ilustracjach przedstawiono obliczanie krzywych kalibracji.
|
1. Gdy używasz spektrofotometru i1Pro3 do pomiaru arkusza testowego z gradientami purpury z zakresu od 0 do 100%, zmierzone wartości Lab utworzą linię prostą od bieli papieru (Lab 0,0,0) po maksymalną wartość koloru Lab przy 100%.
|
2. Używanie wartości Lab do porównywania kolorów nie jest proste. Do wyrażenia wartości kolorów przydaje się metryka (∆E). Wartość ∆E to różnica między wartością Lab koloru a wartością Lab bieli papieru (0,0,0). Ta wartość jest określana mianem: Distance To White (DTW). Maksymalna wartość koloru (wyrażona w ∆E) odnosi się do wartości tonalnej 100%. Ta wartość jest określana mianem: Maksymalna Distance To White (Max DTW).
|
|

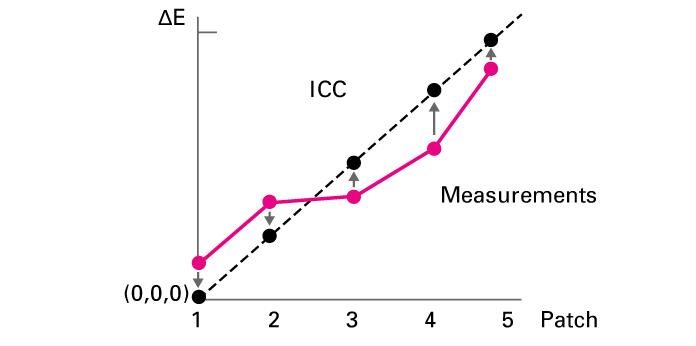

3. Podczas kalibracji rodziny nośników wszystkie mierzone wartości plam są porównywane z oczekiwanymi wartościami. Dla każdej plamy i pośrednich wartości odcieni obliczana jest wartość korekty. W tym przykładzie plama 1 oznacza wartość tonalną 0% a plama 5 – wartość tonalną 100%.
|
4. Dla kanału koloru tworzona jest gładka krzywa kalibracji przedstawiająca wartości korekcji. Te krzywe kalibracji są używane do drobnych korekt ilości tuszu zdefiniowanych przez profil wyjściowy: C=> C', M =>M', Y => Y' and K => K'. W tym przykładzie kalibracja powoduje zmniejszenie ilości purpurowego tuszu w jasnych obszarach wydruku i zwiększenie jej w ciemniejszych.
|
Cele kalibracji to wartości kolorów, które służą za standardowe podczas kalibracji rodziny nośników. Profil wyjściowy zawiera informacje o granicach kolorów, jakie może odwzorowywać drukarka na określonym nośniku.
Podczas kalibracji rodziny nośników granice kolorów (wyrażane jako wartości max DTW) określają cele kalibracji rodziny nośników.
Gdy wybierzesz inny profil wyjściowy w trybie drukowania na nośniku, drukarka obliczy nowe krzywe kalibracji dla trybu drukowania na nośniku. W związku z tym używane są ostatnie wartości pomiarów kalibracyjnych i wartości maxDTW nowego profilu wyjściowego. W przypadku dostosowanego trybu drukowania na nośniku nie trzeba kalibrować rodziny nośników.
Jeśli profil wyjściowy nie może dostarczyć wartości max DTW, drukarka jako celu kalibracji używa maksymalnych zmierzonych wartości kolorów z ostatniej kalibracji rodziny nośników. Taka sytuacja może mieć miejsce w przypadku złożonych profili wyjściowych lub profili DeviceLink.
UWAGA
Aby odczytać, które cele kalibracji stosują bieżące krzywe kalibracji, wydrukuj raport kalibracji rodziny nośników.
Przywracanie krzywych kalibracji może okazać się niezbędne. Przykładowo, gdy zauważysz, że poprzednia kalibracja została przeprowadzona na nieprawidłowym nośniku.
Możesz określić, który cel kalibracji ma zostać zastosowany w celu przywrócenia krzywych kalibracji.
Przywracanie i używanie pomiarów kalibracyjnych na potrzeby celu kalibracji
Tworzone są domyślne, liniowe krzywe kalibracji. Stosowane są wartości pomiarowe z ostatniej kalibracji rodziny nośników. Jeśli te wartości nie są dostępne, używane są wartości pomiarowe z następnej kalibracji rodziny nośników. Stan kalibracji zmieni się na: [Nieskalibrowane.].
Przywracanie i używanie profilu wyjściowego na potrzeby celu kalibracji
Tworzone są domyślne, liniowe krzywe kalibracji. Stosowane są wartości profilu wyjściowego. Jeśli te wartości nie są dostępne, zostaną użyte wartości pomiarowe z następnej kalibracji rodziny nośników. Stan kalibracji zmieni się na: [Nieskalibrowane.].
