用紙ファミリーのキャリブレーション手順では、用紙プリント モードごとに、C、M、Y、K のキャリブレーション曲線が作成されます。正面側と背面側に 1 つずつ作成されます。
用紙ファミリーのキャリブレーション中、プリンタは、キャリブレーション チャートのパッチ測定を使用して、印刷済みカラー値と期待カラー値の差を補正します。
次の図に、キャリブレーション曲線の計算方法を示します。
|

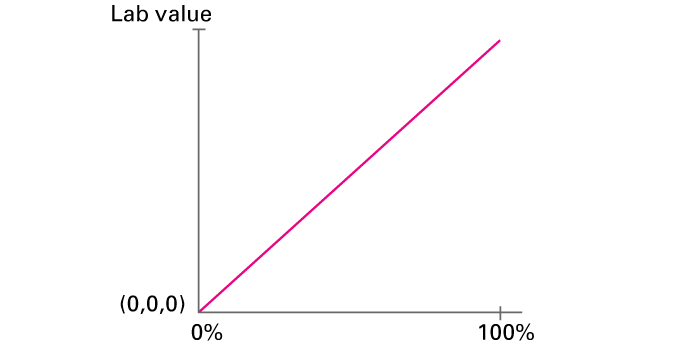

1.i1Pro3 分光測色計を使用して、マゼンタの階調が 0% から 100% のテスト チャートを測定すると、測定 LAB 値は紙白 (Lab 0,0,0) から最大 Lab カラー値 100% までの直線を構成します。
|

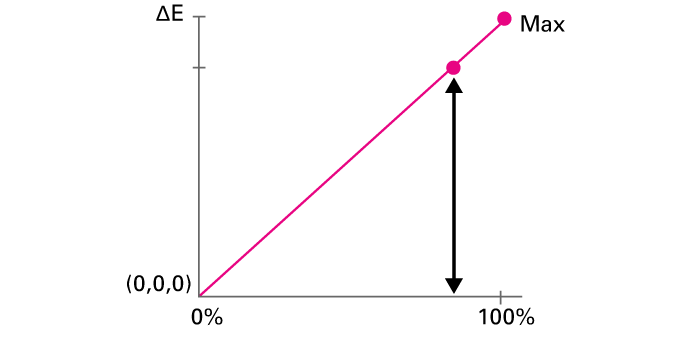

2.Lab 値は、カラーを簡単に比較することができません。カラー値を表現する測定基準 (∆E) を使用する場合に便利です。 カラーの Lab 値と紙白 (0,0,0) の差でそのような ∆E を導きます。この値は、Distance To White (DTW). カラーの最大値 (∆E) は、トーン値 100% です。この値は、最大 Distance To White (Max DTW)。
|
|

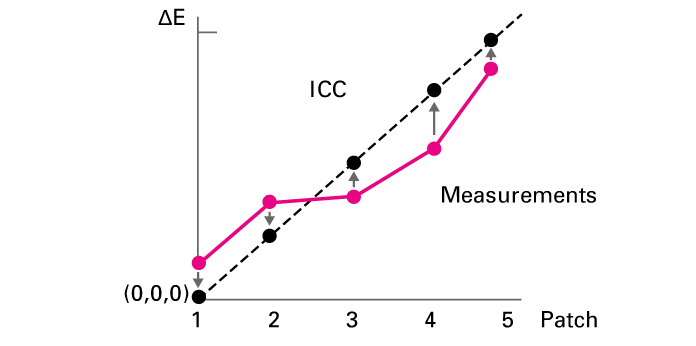

3.用紙ファミリー キャリブレーションを実行すると、パッチのすべての測定値と期待値が比較されます。パッチおよび中間トーン値ごとに、補正値が計算されます。この例では、パッチ 1 はトーン値 0% を、パッチ 5 はトーン値 100% を表します。
|

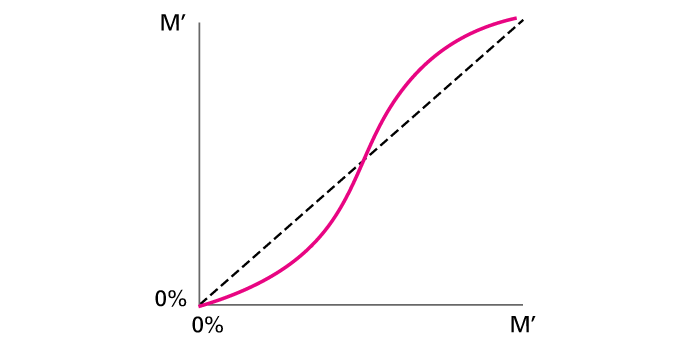

4.補正値を表す滑らかなキャリブレーション曲線がカラー チャネルごとに作成されます。これらのキャリブレーション曲線を使用して、出力プロファイルが定義されたインク量をわずかに調整します。C=> C', M =>M', Y => Y' and K => K'. この例では、キャリブレーションにより、明るい領域に印刷されるマゼンタ インクの量が減り、暗い領域に印刷されるマゼンタ インクの量が増えます。
|
キャリブレーション ターゲットは、用紙ファミリー キャリブレーションの基準として機能するカラー値です。出力プロファイルには、プリンタが特定の用紙で再現できるカラー境界に関する情報が含まれています。
用紙ファミリーがキャリブレーションされると、これらのカラー境界 (max DTW 値で表現) により用紙ファミリーのキャリブレーションのキャリブレーション ターゲットが決まります。
用紙印刷モードで別の出力プロファイルを選択すると、プリンタは用紙印刷モードの新しいキャリブレーション曲線を計算します。そのため、最新のキャリブレーション測定値と新しい出力プロファイルの maxDTW 値が使用されます。調整された用紙プリント モードに用紙ファミリーのキャリブレーションを実行する必要はありません。
出力プロファイルが max DTW 値を提供できない場合、プリンタは最後の用紙ファミリーのキャリブレーションの測定カラー値をキャリブレーション ターゲットとして使用します。これは、デバイス リンクの複合出力プロファイルで発生する可能性があります。
メモ
用紙ファミリーのキャリブレーション レポートを印刷し、現在のキャリブレーション曲線が適用されるキャリブレーション ターゲットを読み取ります。
校正曲線を復元しなければならない場合があります。たとえば、以前のキャリブレーションが不適切な用紙で実行されていることがあります。
キャリブレーション曲線を復元するために使用する必要のあるキャリブレーション ターゲットを指定できます。
キャリブレーション ターゲットのキャリブレーション測定値の復元と使用
デフォルトの線形キャリブレーション曲線が作成されます。最新の用紙ファミリーのキャリブレーションの測定値が適用されます。使用可能な測定値がない場合、次の用紙ファミリーのキャリブレーション測定値が使用されます。キャリブレーション ステータスが次のようになります。[キャリブレーションが実行されていません。].
キャリブレーション ターゲットの出力プロファイルの復元と使用
デフォルトの線形キャリブレーション曲線が作成されます。出力プロファイルの値が適用されます。使用可能な出力プロファイルがない場合、次の用紙ファミリーのキャリブレーション測定値が使用されます。キャリブレーション ステータスが次のようになります。[キャリブレーションが実行されていません。].
