La procedura di calibrazione della famiglia di supporti crea per ciascuna modalità di stampa supporti due set di curve di calibrazione C, M, Y e K: uno per il lato anteriore e uno per il lato posteriore.
Durante la calibrazione della famiglia di supporti, la stampante utilizza le misurazioni delle patch dei grafici di calibrazione per compensare le differenze tra i valori cromatici stampati e i valori cromatici previsti.
Le seguenti illustrazioni descrivono la modalità di calcolo delle curve di calibrazione.
|

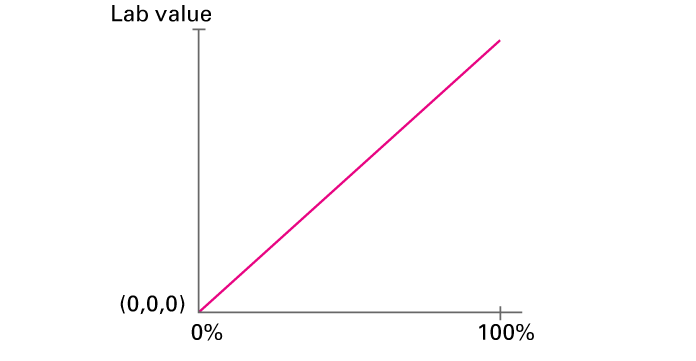

1. Quando si utilizza uno spettrofotometro i1Pro3 per misurare un grafico di prova con gradienti magenta da 0% a 100%, i valori Lab misurati compongono una linea retta dal bianco carta (Lab 0,0,0) al valore massimo del colore Lab al 100%.
|

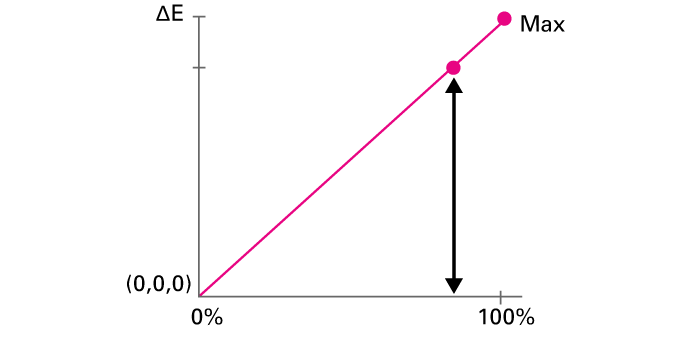

2. Un valore Lab non consente facili confronti dei colori. Per esprimere un valore di colore, può essere d'aiuto l'utilizzo della metrica (∆E). La differenza tra il valore Lab di un colore e il valore Lab del bianco carta (0,0,0) fornisce tale valore ∆E. Questo valore è denominato: Distance To White (DTW). Il valore massimo del colore (espresso in ∆E) si riferisce al valore tonalità del 100%. Questo valore è denominato: Massima Distance To White (Max DTW).
|
|

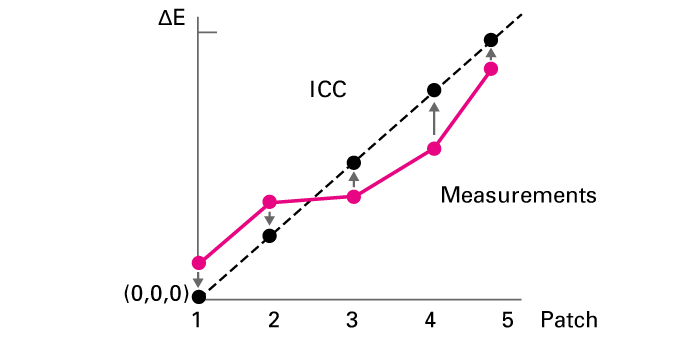

3. Quando si esegue una calibrazione della famiglia di supporti, tutti i valori misurati delle patch vengono confrontati con quelli previsti. Viene calcolato un valore di correzione per ogni patch e per i valori tonalità intermedi. In questo caso, la patch 1 rappresenta il valore di tonalità 0% e la patch 5 il valore tonalità 100%.
|

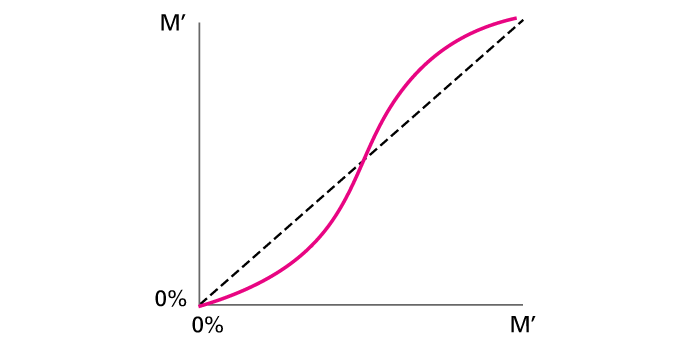

4. Per ogni canale colore viene composta una curva di calibrazione uniforme che rappresenta i valori di correzione. Queste curve di calibrazione vengono utilizzate per regolare leggermente le quantità di inchiostro definite dal profilo di output: C=> C', M =>M', Y => Y' and K => K'. In questo esempio, la calibrazione determina una stampa con una quantità di inchiostro magenta inferiore nelle aree chiare e una quantità di inchiostro magenta maggiore nelle aree più scure.
|
I target di calibrazione sono valori cromatici che fungono da standard per la calibrazione della famiglia di supporti. Il profilo di output contiene le informazioni sui limiti del colore che una stampante può riprodurre su supporti specifici.
Quando la famiglia di supporti è calibrata, questi limiti del colore (espressi in valori max DTW) determinano i target di calibrazione per la calibrazione della famiglia di supporti.
Quando si seleziona un altro profilo di output in una modalità di stampa supporti, la stampante calcola le nuove curve di calibrazione per la modalità di stampa supporti. Vengono pertanto utilizzati i valori di misurazione della calibrazione più recenti e i valori maxDTW del nuovo profilo di output. Non è necessario eseguire una calibrazione della famiglia di supporti per la modalità di stampa supporti adattata.
Se il profilo di output non è in grado di fornire i valori max DTW, la stampante utilizza i valori cromatici massimi misurati dell'ultima calibrazione della famiglia di supporti come target di calibrazione. Questo può verificarsi per profili di output compositi o per DeviceLink.
NOTA
Per leggere i target di calibrazione applicati dalle curve di calibrazione correnti, stampare il rapporto di calibrazione della famiglia di supporti.
Può essere necessario ripristinare le curve di calibrazione. Ad esempio, se si nota che la calibrazione precedente è stata eseguita su un supporto non corretto.
È possibile indicare il target di calibrazione che deve essere utilizzato per ripristinare le curve di calibrazione.
Ripristino e utilizzo delle misurazioni di calibrazione per il target di calibrazione
Vengono create le curve di calibrazione lineari predefinite. Vengono applicati i valori di misurazione della più recente calibrazione della famiglia di supporti. Quando non sono disponibili valori di misurazione, vengono utilizzati i valori di misurazione della successiva calibrazione della famiglia di supporti. Lo stato della calibrazione diventa: [Non calibrato.].
Ripristino e utilizzo del profilo di output per il target di calibrazione
Vengono create le curve di calibrazione lineari predefinite. Vengono applicati i valori del profilo di output. Quando non sono disponibili valori del profilo di output, vengono utilizzati i valori di misurazione della successiva calibrazione della famiglia di supporti. Lo stato della calibrazione diventa: [Non calibrato.].
