Das Kalibrierungsverfahren der Materialgruppe erstellt pro Materialdruckmodus zwei Sätze von C-, M-, Y- und K-Kalibrierungskurven: Einen für die Vorderseite und einen für die Rückseite.
Während der Kalibrierung der Materialgruppe verwendet der Drucker die Farbflächenmessungen der Kalibrierungsdiagramme, um die Unterschiede zwischen den gedruckten Farbwerten und den erwarteten Farbwerten auszugleichen.
Die folgenden Abbildungen erläutern, wie die Kalibrierungskurven berechnet werden.
|

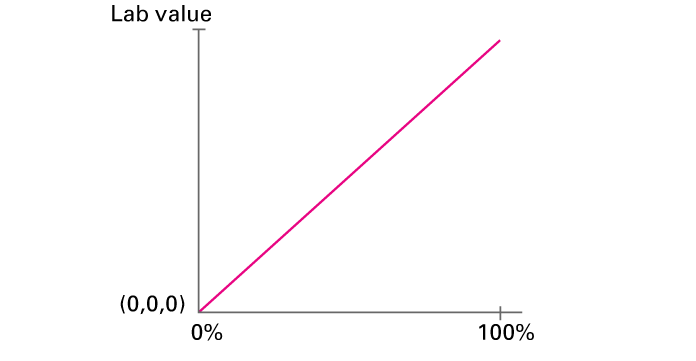

1. Wenn Sie ein i1Pro3 Spektralfotometer verwenden, um ein Testdiagramm mit Magenta-Farbverläufen von 0 % bis 100 % zu messen, bilden die gemessenen LAB-Werte eine gerade Linie von Papierweiß (LAB 0,0,0) bis zum maximalen LAB-Farbwert bei 100 %.
|

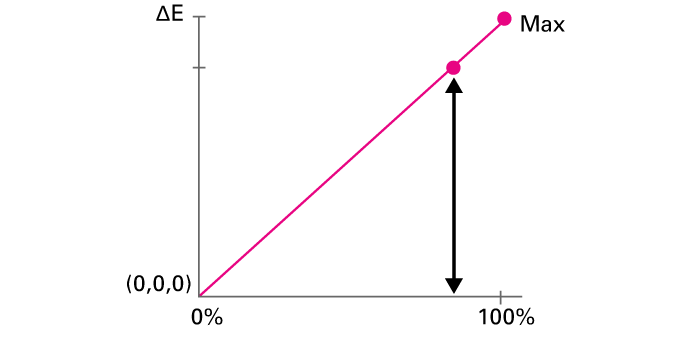

2. Ein LAB-Wert ist für Farbvergleiche nicht einfach. Er hilft, die Metrik (∆E) zu verwenden, um einen Farbwert auszudrücken. Der Unterschied zwischen dem LAB-Wert einer Farbe und dem LAB-Wert von Papierweiß (0,0,0) liefert einen solchen ∆E-Wert. Dieser Wert wird wie folgt bezeichnet: Distance To White (DTW). Der maximale Farbwert (ausgedrückt in ∆E) bezieht sich auf den Tonwert von 100 %. Dieser Wert wird wie folgt bezeichnet: Max. Distance To White (Max DTW).
|
|

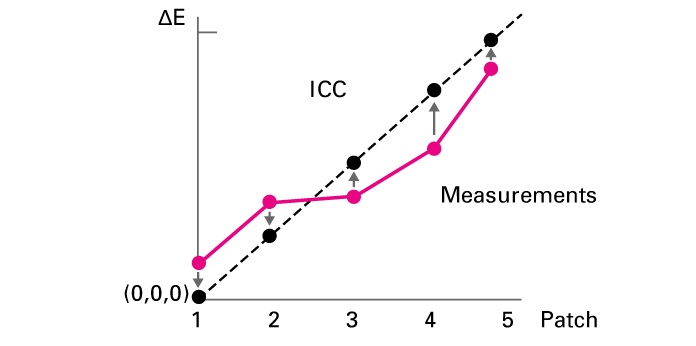

3. Wenn Sie eine Materialgruppenkalibrierung durchführen, werden alle Messwerte der Farbflächen mit den erwarteten Werten verglichen. Für jede Farbfläche und die dazwischen liegenden Farbtonwerte wird ein Korrekturwert berechnet. In diesem Beispiel stellt die Farbfläche 1 den Tonwert 0 % und die Farbfläche 5 den Tonwert 100 % dar.
|

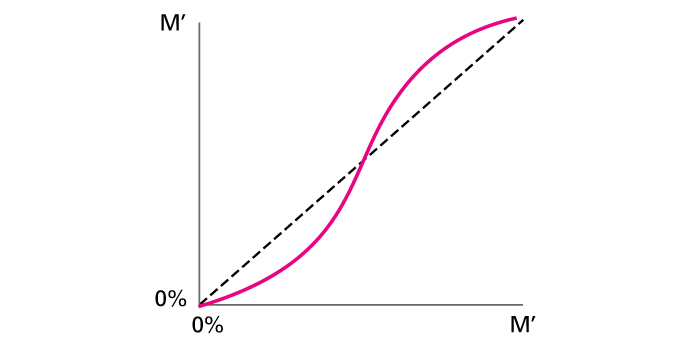

4. Pro Farbkanal wird eine glatte Kalibrierungskurve erstellt, die die Korrekturwerte darstellt. Diese Kalibrierungskurven werden verwendet, um die Farbmengen, die das Ausgabeprofil definiert hat, leicht anzupassen: C=> C', M =>M', Y => Y' and K => K'. In diesem Beispiel führt die Kalibrierung dazu, dass weniger Magenta-Tinte in den hellen Bereichen und mehr Magenta-Tinte in den dunkleren Bereichen gedruckt wird.
|
Kalibrierungsziele sind Farbwerte, die als Standard für die Kalibrierung der Materialgruppe dienen. Das Ausgabeprofil enthält die Informationen zu den Farbgrenzen, die ein Drucker auf bestimmten Materialien reproduzieren kann.
Wenn die Materialgruppe kalibriert wird, bestimmen diese Farbgrenzen (ausgedrückt in max DTW-Werten) die Kalibrierungsziele der Materialgruppe.
Wenn Sie in einem Materialdruckmodus ein anderes Ausgabeprofil auswählen, berechnet der Drucker neue Kalibrierungskurven für den Materialdruckmodus. Daher werden die neuesten Kalibrierungsmesswerte und die maxDTW-Werte des neuen Ausgabeprofils verwendet. Es ist nicht erforderlich, eine Kalibrierung der Materialgruppe für den angepassten Materialdruckmodus durchzuführen.
Falls das Ausgabeprofil die max DTW-Werte nicht bereitstellen kann, verwendet der Drucker die maximal gemessenen Farbwerte der letzten Kalibrierung der Materialgruppe als Kalibrierungsziel. Dies kann bei gemischten Ausgabeprofilen oder DeviceLinks der Fall sein.
HINWEIS
Drucken Sie den Kalibrierungsbericht der Materialgruppe, um zu lesen, welche Kalibrierungsziele die aktuellen Kalibrierungskurven verwenden.
Es kann erforderlich sein, die Kalibrierungskurven wiederherzustellen. Wenn Sie z. B. feststellen, dass die vorherige Kalibrierung auf einem falschen Material durchgeführt wurde.
Sie können angeben, welches Kalibrierungsziel zur Wiederherstellung der Kalibrierungskurven verwendet werden muss.
Wiederherstellen und Verwenden von Kalibrierungsmessungen für das Kalibrierungsziel
Die standardmäßigen linearen Kalibrierungskurven werden erstellt. Es werden die Messwerte der neuesten Kalibrierung der Materialgruppe verwendet. Wenn keine Messwerte verfügbar sind, werden die Messwerte der nächsten Materialgruppenkalibrierung verwendet. Der Kalibrierungsstatus wechselt zu: [Nicht kalibriert.].
Wiederherstellen und Verwenden des Ausgabeprofils für das Kalibrierungsziel
Die standardmäßigen linearen Kalibrierungskurven werden erstellt. Die Werte des Ausgabeprofils werden angewendet. Wenn keine Ausgabeprofilwerte verfügbar sind, werden die Messwerte der nächsten Materialgruppenkalibrierung verwendet. Der Kalibrierungsstatus wechselt zu: [Nicht kalibriert.].
