Médium je možné přesně založit na stůl pomocí zabudovaných soutiskových kolíků a pravítek stolu. Soutiskové kolíky lze propojit se spínačem vakua nebo je může ručně ovládat obsluha, aby bylo umožněno rychlé zarovnání média do výchozí polohy tiskárny. Pravítka jsou vytištěna na stole a vytvářejí vodorovné a svislé měřidlo, které vychází z počátečního bodu tisku 0,0 na stole. Pravítka mohou také pomoci při nastavení odsazení vzdáleností, pokud potřebujete začít tisknout od původního bodu. Provoz registračních kolíků lze v uživatelském rozhraní nastavit tak, aby pracovaly v nezávislém nebo propojeném režimu.
V nezávislém (manuálním) režimu lze pro zvedání nebo spouštění kolíků v příslušné zóně použít spínač podtlakového pedálu pro příslušnou zónu. To se provádí tak, že spínač podržíte stisknutý přibližně 2 sekundy. Po vložení média znovu stiskněte spínač na 2 sekundy, aby se kolíky zasunuly.
POZNÁMKA
Pokud jsou registrační kolíky ponechány v poloze NAHORU, automaticky se zasunou, jakmile se portál a vozík dostanou do nastavené vzdálenosti od kteréhokoli z kolíků.
Při velkoformátovém tisku na jeden list na celé tiskárně se stisknutím nožního spínače podtlakového pedálu zóny A na dobu přibližně 5 sekund zvednou a spustí požadované kolíky v zónách A a B, aby byl podporován velkoformátový tisk.
V propojeném (automatickém) režimu jsou registrační kolíky v poloze Nahoru a čekají, až obsluha vloží médium. Jakmile obsluha zarovná médium a stiskne spínač vakua stolu pro zvolenou zónu, kolíky používané k zarovnání média pro danou zónu se zasunou. Po dokončení tiskové úlohy a vyjetí portálu z poslední tiskové zóny se příslušné kolíky vrátí do horní polohy a podtlak na stole se vypne. Aby se vyloučila možnost kolize mezi kolíky a portálem nebo vozíkem, tiskárna ověřuje polohu každého kolíku ve stavu Down , pokud mohou existovat podmínky rušení. Buď se čepy zasunou, nebo se pohyb vozíku/brany zastaví.
Když je tiskárna zapnutá, ale není připravena k tisku, jsou všechny registrační kolíky v poloze Dolů .
DŮLEŽITÉ
Do kolíků nezasunujte těžké médium nadměrnou silou.
Média s ostrými hranami mohou poškodit kolíky – manipulujte opatrně.
Chybnou funkci kolíků může zapříčinit znečištění inkoustem (informace o čištění konců naleznete v části „Údržba kolíků“).

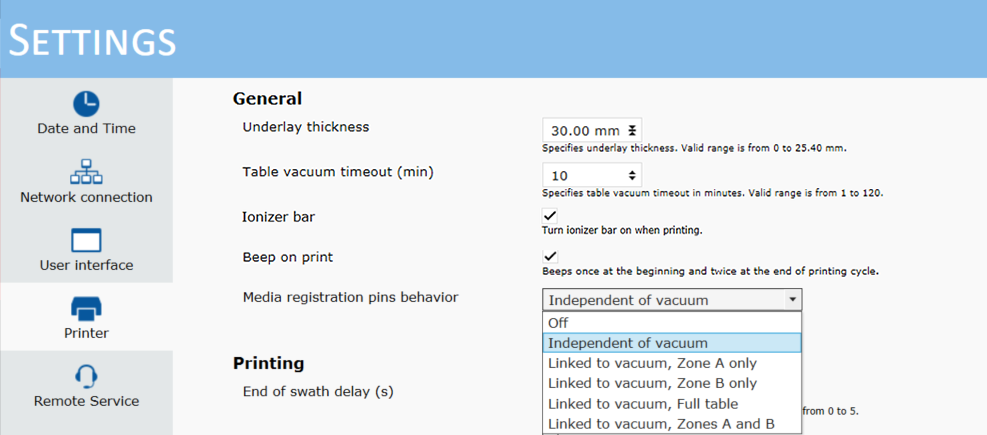

Chování registračních kolíků můžete nastavit na kartě Nastavení/Tiskárna.
Chování při registraci do médií zahrnuje:
Vypnuto
Nezávisle na vakuu (ruční)
Propojeno s vakuem, pouze zóna A (obě skupiny - vertikální i horizontální);
Propojeno s vakuem, pouze zóna B (obě skupiny - vertikální i horizontální);
V závislosti na vakuu, režim celého stolu (obě skupiny v zóně A + svisle v zóně B);
Propojeno s vakuem, zóna A a B - režim 2 up (obě skupiny v zóně A nebo B).
Vkládání médií na vakuový stůl probíhá ručně. Pro usnadnění procesu nakládání je k dispozici konfigurovatelný automatický systém registrace kolíků. Pozice kolíků podporují tisk na dva listy i velkoformátový tisk na jeden list. Kromě toho jsou k dispozici následující výtisky, které pomáhají s umístěním média. Lze je vytisknout přímo do tabulky a zobrazit následující údaje:
2.tisk pravítka 5 m - rozlišení 1 mm - primární počátek (vodorovná osa)
2.tisk pravítka 5 m - rozlišení 1 mm - sekundární počátek (horizontální osa)
3.tisk pravítka 2 m - rozlišení 1 mm (vertikální osa)
98palcové pravítko Tisk - rozlišení 0,125 palce - primární počátek (horizontální osa)
98palcové pravítko Tisk - rozlišení 0,125 palce - sekundární počátek (horizontální osa)
126palcové pravítko Rozlišení 0,125 palce (vertikální osa)
Tři úrovně zabezpečení:
Před zahájením jakéhokoli pohybu portálu software tiskárny zasune všechny soutiskové kolíky.
Každá ze čtyř skupin kolíků má „bezpečnostní zónu“. Když pohybující se podvozek vstoupí do některé z těchto zón, všechny čepy příslušné skupiny se zasunou, aby byl zajištěn bezpečný průjezd podvozku.
Pokud je chování kolíků nastaveno na manuální - uživatel může aktivovat kolíky pomocí podtlakových pedálů stolu. Je-li však portál v bezpečnostní zóně kterékoli skupiny kolíků, tato skupina požadavek na vysunutí ignoruje. Totéž platí, pokud jsou kolíky v jednom z automatických provozních režimů.
Řešení chyb
Pokud se některý z kolíků uvízne ve vysunuté nebo zasunuté poloze, pohyb portálu se zastaví, tisk se zruší a otevře se okno „Závada soutiskového kolíku“. Bezpečnostní zóny se postarají o zjištění kolíku, který se nepodařilo zasunout, a portál se zastaví předtím, než do daného kolíku narazí.
Okno s chybovým hlášením informuje uživatele o tom, že software zjistil nežádoucí polohu kolíku, zobrazí možné důvody závady (tlak vzduchu, snímače) a požádá obsluhu, aby vizuálně zkontrolovala, zda jsou všechny kolíky v zasunuté poloze (dole). Toto chybové okno obsahuje dvě tlačítka: jedno umožňuje obsluze opětovnou inicializaci kolíků a druhé obsluze umožňuje úplné zakázání kolíků. Kolíky se znovu automaticky zapnou při příštím zapnutí tiskárny, takže projdou obvyklým procesem inicializace.
POZNÁMKA
Pokud inicializace selže, opakuje se stejný proces odstraňování závad. V takovém případě se musíte obrátit na servisní středisko.
Chybové okno soutiskových kolíkůBěhem tiskové úlohy přes celou šířku se inkoust usazuje na horní ploše kolíků a jejich pouzder. Nárůst inkoustu na těchto površích by neměl převýšit horní povrch krytu. Pokud k tomu dojde, nahromaděný inkoust odstraňte pomocí žiletky nebo škrabky pouze na horním povrchu krytu (s kolíky v dolní poloze). Stejnými nástroji lze v poloze UP vyčistit i horní povrch každého čepu.
DŮLEŽITÉ
K čištění kolíků nepoužívejte žádné čisticí roztoky
Překryvy nezvedejte, abyste vyčistili kolíky
Nevyrývejte inkoust z horní části překryvné vrstvy, protože by mohlo dojít k poškození povrchu kolíku.
