O IEEE 802.1X utiliza a estrutura e formato de mensagens EAP (Extensible Authentication Protocol) para negociar o método de autenticação utilizado.
Abaixo encontrará esquemas que explicam a forma como a autenticação IEEE 802.1X ocorre para EAP-TLS, PEAP com EAP-TLS e PEAP com MS-CHAP-V2.
EAP-TLSO solicitador (por exemplo, o PRISMAsync Print Server) envia um pedido IEEE 802.1X à ferramenta de autenticação.
Após a negociação do método de autenticação utilizado, a ferramenta de autenticação envia o certificado de identidade do servidor de autenticação.
O solicitador faz a autenticação do certificado de identidade do servidor de autenticação.
O solicitador envia o respetivo certificado de identidade.
O servidor de autenticação verifica o certificado de identidade. O serviço de diretório consulta a referência do nome de utilizador ou nome da impressora do certificado.
O servidor de autenticação faz a autenticação do certificado de identidade do solicitador.
A ferramenta de autenticação ativa a porta configurada para IEEE 802.1X e o solicitador pode aceder à rede.

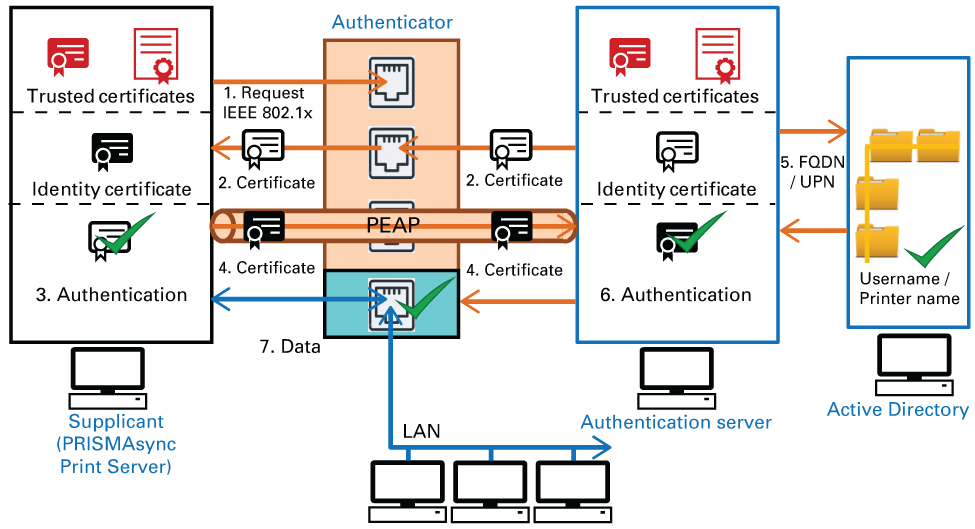

PEAP com EAP-TLSO solicitador (por exemplo, o PRISMAsync Print Server) envia um pedido IEEE 802.1X à ferramenta de autenticação.
Após a negociação do método de autenticação utilizado, a ferramenta de autenticação envia o certificado de identidade do servidor de autenticação.
O solicitador faz a autenticação do certificado de identidade do servidor de autenticação.
O solicitador cria um canal PEAP encriptado para negociar a segunda parte da autenticação. Em seguida, o solicitador envia o respetivo certificado de identidade através do canal.
O servidor de autenticação verifica o certificado de identidade. O serviço de diretório consulta a referência do nome de utilizador ou nome da impressora do certificado.
O servidor de autenticação faz a autenticação do certificado de identidade do solicitador.
A ferramenta de autenticação ativa a porta configurada para IEEE 802.1X e o solicitador pode aceder à rede.
PEAP com MS-CHAP-V2O solicitador (por exemplo, o PRISMAsync Print Server) envia um pedido IEEE 802.1X à ferramenta de autenticação.
Após a negociação do método de autenticação utilizado, a ferramenta de autenticação envia o certificado de identidade do servidor de autenticação.
O solicitador faz a autenticação do certificado de identidade do servidor de autenticação.
O solicitador cria um canal PEAP encriptado para negociar a segunda parte da autenticação. Em seguida, o solicitador envia o nome de utilizador e a palavra-passe do MS-CHAP-V2 através do canal.
O servidor de autenticação valida o nome de utilizador e palavra-passe do MS-CHAP-V2. O serviço de diretório consulta o nome de utilizador.
A ferramenta de autenticação ativa a porta configurada para IEEE 802.1X e o solicitador pode aceder à rede.
