Recuperación de boquillas mediante limpieza con bastoncillos

Introducción

Si una boquilla o un grupo de boquillas no se recupera mediante el procedimiento AMS estándar, tal vez haga falta una limpieza con bastoncillos y alcohol isopropílico (AIP).

Equipamiento de mantenimiento

  • Gafas de seguridad con protecciones laterales

  • Guantes (por ejemplo: Ansell Microflex 93-260)

  • Bastoncillo con punta de espuma

  • Bayeta de poliamida de 10 cm x 10 cm (sin pelusa)

  • Alcohol isopropílico - AIP (>= 98%)

Antes de empezar

Seleccione Mover carro en la interfaz de usuario de la impresora y después abra la puerta de acceso para mantenimiento.

Procedimiento

  1. Imprima y evalúe la prueba de boquillas.
    NOTA

    Para que le resulte más fácil encontrar las boquillas que necesita recuperar, saque la prueba de boquillas impresa de la mesa de vacío y póngala en el suelo debajo del carro en el área de mantenimiento. Asegúrese de colocarla con la orientación correcta para que los colores queden alineados. La impresión representa una proyección del rendimiento de inyección de cada cabezal de impresión. Ello ayuda a rastrear la boquilla o el grupo de boquillas hasta el área de la placa de boquillas del cabezal de impresión que debe limpiarse con bastoncillos.

  2. Sumerja la punta de espuma de un bastoncillo o un paño sin pelusa en un recipiente pequeño con solución de alcohol isopropílico (AIP).
  3. Quite el alcohol sobrante con el borde del recipiente.
    IMPORTANTE

    Mantenga limpios los bastoncillos y los paños sin pelusa antes de utilizarlos. No vuelva a sumergir los bastoncillos usados en alcohol isopropílico (AIP).

    No deje que la junta de la espuma toque la parte inferior del cabezal, porque podría dañarlo. Consulte la figura siguiente.

    Orientación adecuada de los bastoncillos

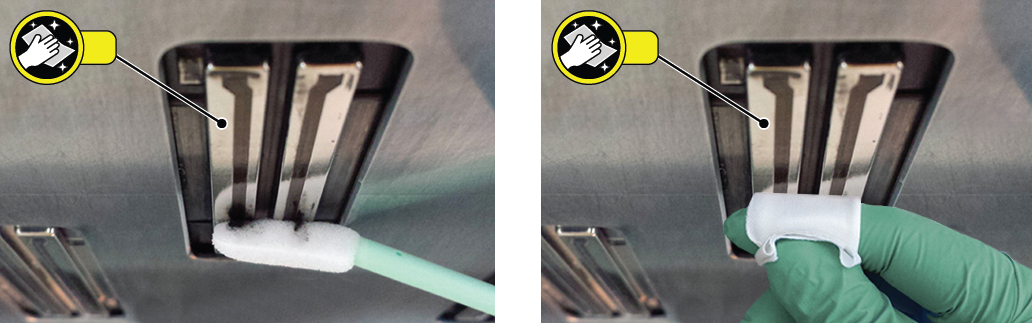

  4. Coloque la punta de espuma del bastoncillo o el paño sin pelusa en un extremo del primer cabezal de impresión cuyas boquillas hay que recuperar como se indica en la figura siguiente.
  5. Deslice el bastoncillo o el paño despacio de un extremo a otro del cabezal doble. Mantenga el bastoncillo empapado durante 10 segundos sobre el área del cabezal cuyas boquillas hay que recuperar.
  6. Gire el bastoncillo o doble el paño para usar el lado limpio y repita los pasos 4 y 5 con el mismo cabezal.
  7. Use un bastoncillo nuevo seco para limpiar alrededor de los orificios del cabezal de impresión. Pase el bastoncillo por el perímetro del orificio. Observe el recorrido en la figura siguiente.
  8. Use la punta del bastoncillo en los extremos cortos. Gire el bastoncillo hacia el lado de la junta para limpiar los extremos largos.

    Tenga especial cuidado para eliminar la tinta del espacio que hay entre las placas metálicas de los cabezales y la placa de la base del carro. Observe el área indicada por las elipses blancas en la figura anterior.

  9. Repita los pasos con los demás cabezales cuyas boquillas haya que recuperar.
    IMPORTANTE

    Nunca use el mismo bastoncillo en dos canales de distinto color.

    No restriegue nunca los cabezales con los bastoncillos, ya que arrastraría la suciedad a otras boquillas.

  10. Cierre la puerta de acceso de mantenimiento.
  11. Aplique un AMS a los canales de color que ha limpiado con bastoncillos.

    Este procedimiento es importante para eliminar toda la suciedad del cabezal de impresión antes de imprimir la prueba de boquillas.

  12. Imprima y evalúe la prueba de boquillas. Repita la limpieza con bastoncillos en caso necesario.
Tema principal:
Mantenimiento de las boquillas de los cabezales de impresión
