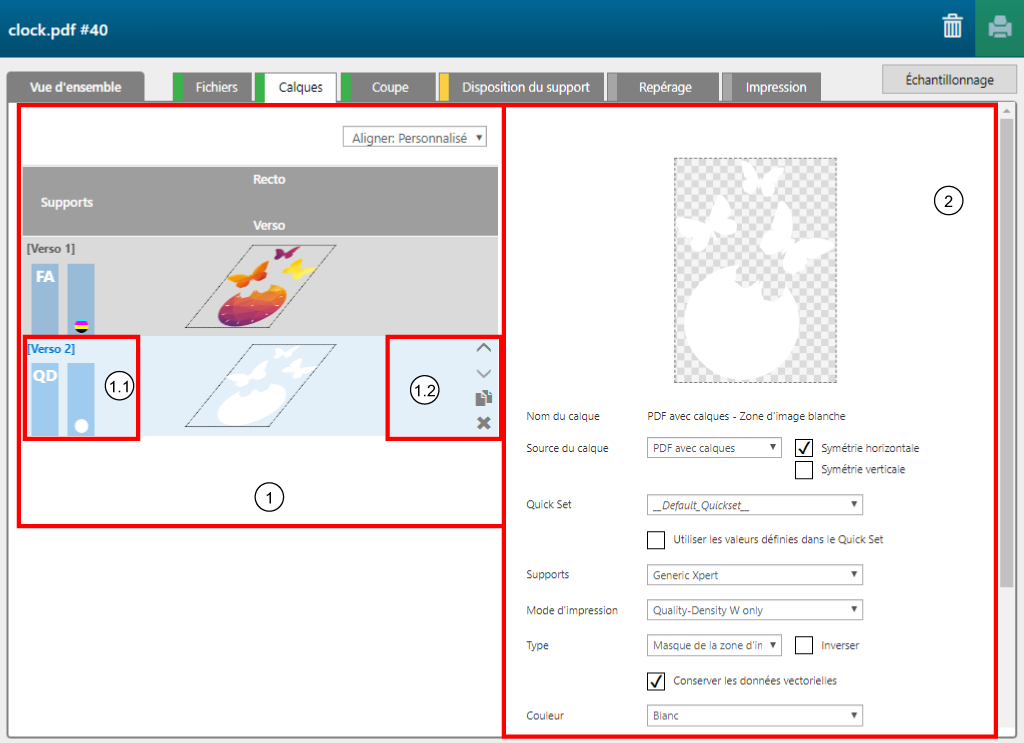

Onglet [Calques] 

[Nom du calque] 

Nom du calque tel que défini dans la recette.

[Source du calque] 

Page PDF, calque ou ton direct d'une création figurant sur une page précise

Dans votre création, sélectionnez les pages, les calques ou les tons directs à utiliser comme données d'entrée pour le calque de la recette.

REMARQUE

Lorsque vous utilisez un ton direct comme [Source du calque], la propriété de surimpression doit être appliquée au ton direct de votre création.

Les éléments de ton direct comportant des dégradés seront traités comme des images tramées.

Cochez l'option [Symétrie horizontale] ou [Symétrie verticale] si vous souhaitez retourner les informations du calque sur le plan horizontal ou vertical.

[Quick Set] 

Quick Set

Si vous n'utilisez pas de Quick Set, le support et le mode d'impression définis pour le calque écraseront les paramètres définis dans le Quick Set.

Vous pouvez sélectionner un Quick Set pour un calque lorsque vous souhaitez configurer plusieurs paramètres qui sont disponibles dans ONYX Thrive, mais qui ne sont pas accessibles via l'interface utilisateur du logiciel PRISMAguide XL Engine.

1. Sélectionnez le Quick Set à utiliser.

2. Cochez la case [Utiliser les valeurs définies dans le Quick Set].

Les paramètres [Support] et [Mode d'impression] seront tous deux grisés.

IMPORTANT

Les paramètres [Support] et [Mode d'impression] affichés dans les champs d'entrée grisés ne correspondent pas aux valeurs définies dans le Quick Set sélectionné.

[Support] 

Bibliothèque de supports disponible pour votre imprimante Arizona dans Media Manager

Sélectionnez le type de support à utiliser pour votre illustration.

[Mode d'impression] 

Modes d'impression définis dans la bibliothèque de supports sélectionnée

Sélectionnez le mode d'impression à utiliser pour imprimer le calque.

[Type] 

[Couleur] 

La totalité du contenu de la page PDF ou du calque est utilisée telle quelle (tons directs inclus) pour générer le calque d'impression.

[Masque de la zone d'image] 

Un masque de la zone d'image est généré d'après le contenu de la page PDF ou du calque.

[Masque du cadre de délimitation] 

Un masque aussi grand que la page PDF utilisée comme source est généré pour ce calque.

[Conserver les données vectorielles] 

Lorsque la case n'est pas cochée, le calque est entièrement tramé (rastérisé). Les zones dotées de la [Couleur du support], le blanc par défaut, deviennent alors transparentes.

Cochez la case pour conserver les données vectorielles. Les objets vectoriels demeureront opaques.

[Couleur] 

[Blanc] 

Sélectionnez la couleur du masque.

Cette option est uniquement disponible lorsque vous sélectionnez [Type]  - [Masque de la zone d'image] ou [Type]  - [Masque du cadre de délimitation].

[Blockout (noir)] 

[Vernis] 

[Pas de couleur] 

[Opacité] 

0 à 100 %

Sélectionnez le degré d'opacité de la couleur des informations dans un calque.

Cette option est uniquement disponible lorsque vous sélectionnez [Type]  - [Masque de la zone d'image] ou [Type]  - [Masque du cadre de délimitation].

[Couleur du support] 

Couleur

Sélectionnez la couleur du support. Si vous utilisez des images tramées, le logiciel peut isoler la couleur du support afin d'identifier la zone d'image.

Cette option est uniquement disponible lorsque vous sélectionnez [Type]  - ou [Masque de la zone d'image].

[Seuil] 

Valeur numérique positive

La valeur sert à définir le niveau de précision de la correspondance entre la couleur d'un pixel et la couleur du support afin d'isoler celle-ci de la zone d'image.

Lorsque vous créez un masque blanc, vous utilisez généralement des valeurs supérieures pour vous assurer de l'absence de pixels blancs sur les bords si l'image a subi une compression avec pertes.

Cette option est uniquement disponible lorsque vous sélectionnez [Type]  - ou [Masque de la zone d'image].

[Remplissage maigri/grossi] 

Valeur numérique négative ou positive (pixels)

Saisissez une valeur positive si vous souhaitez imprimer le masque de la zone d'image dans un format légèrement inférieur (maigri) à l'image en couleur.

Saisissez une valeur négative si vous souhaitez imprimer le masque de la zone d'image dans un format légèrement supérieur (grossi) à l'image en couleur.

Cette option est uniquement disponible lorsque vous sélectionnez [Type]  - ou [Masque de la zone d'image].

[Surimpressions] 

0-10

Sélectionnez le nombre de surimpressions à appliquer au calque.

[Décalage horizontal] 

Valeur numérique négative ou positive (mm)

Les décalages vous permettent d'effectuer les opérations suivantes :

• Créez une application composée de calques d'impression de tailles différentes.

• Déplacez un calque par rapport aux autres dans la même application.

  Exemple :

  Lorsque votre application comporte 3 calques et que vous déplacez légèrement le premier vers la gauche, le deuxième légèrement vers la droite et que vous laissez le troisième en place, l'application imprimée présentera une légère pente, car la quantité d'encre utilisée sera plus importante au milieu que sur les côtés.

[Décalage vertical] 

Valeur numérique négative ou positive (mm)
