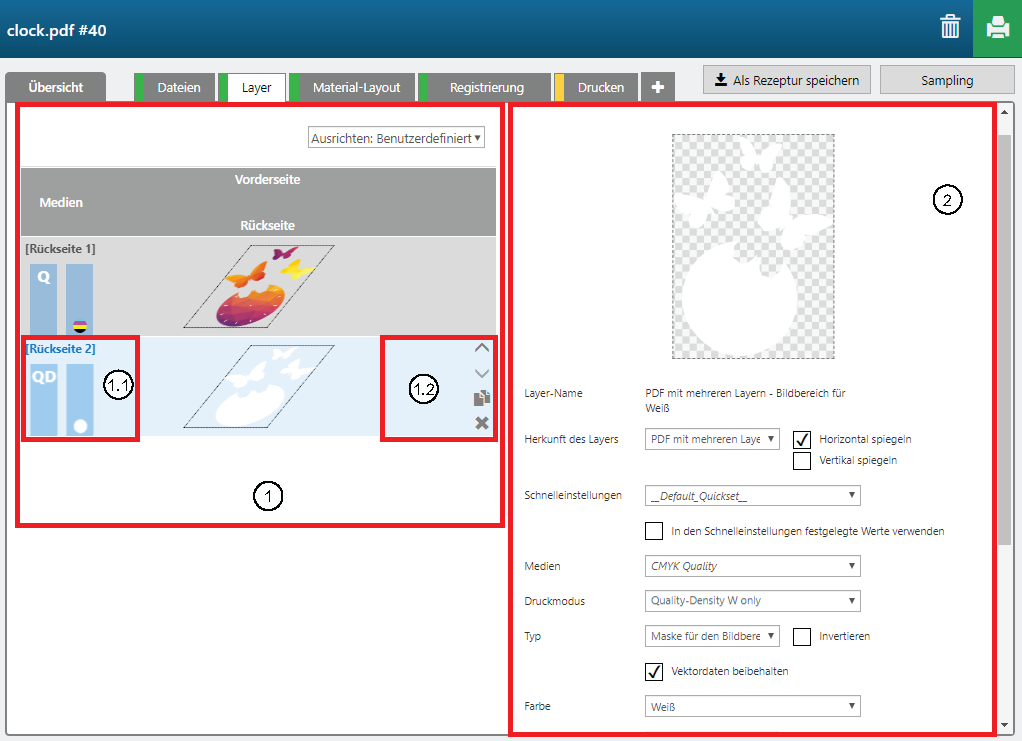

Die Registerkarte [Layer] 

[Layer-Name] 

Bezeichnung des Layers, der in der Rezeptur definiert ist.

[Herkunft des Layers] 

Seite der PDF-Datei, des Layers oder der Vollfarbe innerhalb des Designs auf einer bestimmten Seite

Wählen Sie in Ihrem Design die Seiten, Layer oder Vollfarben aus, die als Eingabe für den Layer in der Rezeptur verwendet werden soll.

HINWEIS

Wenn Sie eine Volltonfarbe als [Herkunft des Layers] verwenden, muss auf die Volltonfarbe in Ihrem Entwurf die Eigenschaft „Overprint“ angewendet werden.

Vollfarbene Elemente mit Farbverläufen werden als Rasterbilder behandelt.

Aktivieren Sie das Kontrollkästchen [Horizontal spiegeln] oder [Vertikal spiegeln], um die Informationen auf Ihrem Layer horizontal oder vertikal zu spiegeln.

[Schnelleinstellungen] 

Quick Set

Wenn Sie keine Quick Set verwenden, haben das Material und der Druckmodus, die für den Layer definiert sind, Vorrang vor den in den Schnelleinstellungen definierten Einstellungen.

Sie können Quick Set für einen Layer auswählen, wenn mehrere in ONYX Thrive verfügbare Einstellungen konfiguriert werden sollen, auf die Sie aber in der Benutzeroberfläche von PRISMAguide XL Engine nicht zugreifen können.

1. Wählen Sie die Schnelleinstellungen, die Sie verwenden möchten.

2. Aktivieren Sie das Kontrollkästchen [In den Schnelleinstellungen festgelegte Werte verwenden].

Die Einstellungen [Material] und [Druckmodus] werden beide abgeblendet dargestellt.

WICHTIG

Bei den Einstellungen für [Material] und [Druckmodus], die in den abgeblendet dargestellten Eingabefeldern angezeigt werden, handelt es sich nicht um die in den ausgewählten Schnelleinstellungen festgelegten Werte.

[Material] 

Materialbibliothek, die für Ihren Arizona Drucker im Media Manager verfügbar ist

Wählen Sie die für Ihre Grafik am besten geeignete Materialart.

[Druckmodus] 

In der ausgewählten Materialbibliothek definierte Druckmodi

Wählen Sie den Druckmodus, den Sie zum Drucken des Layers verwenden möchten.

[Typ] 

[Farbe] 

Die gesamte Seite der PDF-Datei oder der gesamte Layer-Inhalt wird (einschließlich Volltonfarben) unverändert zur Erzeugung des Druck-Layers verwendet.

[Maske für den Bildbereich] 

Auf der Grundlage der PDF-Seite oder des Layer-Inhalts wird eine Maske für den Bildbereich generiert.

[Maske für den Begrenzungsrahmen] 

Es wird eine Maske generiert, die so groß ist wie die PDF-Seite, die Sie als Quelle für diesen Layer verwenden.

[Vektordaten beibehalten] 

Wenn dieses Kontrollkästchen nicht aktiviert ist, wird der gesamte Layer gerastert. Bereiche in der [Materialfarbe] (Standardvorgabe Weiß) werden transparent.

Aktivieren Sie das Kontrollkästchen, um die Vektordaten beizubehalten. Die Vektorobjekte bleiben undurchsichtig.

[Farbe] 

[Weiß] 

Wählen Sie die Farbe dieser Maske aus.

Diese Option ist nur bei Auswahl von [Typ] - [Maske für den Bildbereich] oder [Typ] - [Maske für den Begrenzungsrahmen] verfügbar.

[Blockout (schwarz)] 

[Lack] 

[Keine Farbe] 

[Opazität] 

0 bis 100 %

Wählen Sie die Opazität der Farbe für die Informationen auf diesem Layer.

Diese Option ist nur bei Auswahl von [Typ] - [Maske für den Bildbereich] oder [Typ] - [Maske für den Begrenzungsrahmen] verfügbar.

[Materialfarbe] 

Farbe

Wählen Sie die Farbe des Druckmaterials aus. Wenn Sie rasterbasierte Bilder verwenden, kann die Software zur Identifizierung des Bildbereichs die Materialfarbe isolieren.

Diese Option ist nur bei Auswahl von [Typ] - [Maske für den Bildbereich] verfügbar.

[Schwellenwert] 

Positiver Zahlenwert

Über diesen Wert wird festgelegt, wie genau die Farbe eines Pixels mit der Materialfarbe übereinstimmen muss, damit sie aus dem Bildbereich isoliert werden kann.

Beim Erstellen einer weißen Maske verwenden Sie in der Regel größere Werte, um sicherzustellen, dass an den Kanten keine weißen Pixel vorhanden sind, wenn das Bild mit einer verlustbehafteten Komprimierung verarbeitet wurde.

Diese Option ist nur bei Auswahl von [Typ] - [Maske für den Bildbereich] verfügbar.

[Füllmethode – Unterfüllen/Überfüllen] 

Negativer oder positiver Zahlenwert (Bildpunkt)

Geben Sie einen positiven Wert ein, wenn die Maske für den Bildbereich etwas kleiner gedruckt werden soll als das Farbbild (Unterfüllung).

Geben Sie einen negativen Wert ein, wenn die Maske für den Bildbereich etwas größer gedruckt werden soll als das Farbbild (Überfüllung).

Diese Option ist nur bei Auswahl von [Typ] - [Maske für den Bildbereich] verfügbar.

[Überdrucke] 

0-10

Geben Sie die Anzahl der Überdruckvorgänge für den Layer an.

[Horizontaler Versatz] 

Negativer oder positiver Zahlenwert (mm)

Die Versatzfunktion bietet folgende Möglichkeiten:

• Erstellen eines Anwendungsdesigns mit Druck-Layern in verschiedener Größe.

• Verschieben eines Layers im Bezug auf die übrigen Layer im selben Anwendungsdesign.

  Beispiel:

  Wenn Ihr Anwendungsdesign aus 3 Layern besteht und Sie den ersten Layer leicht nach links verschieben, den zweiten Layer leicht nach rechts verschieben und den dritten Layer unverändert lassen, wird der Farbauftrag im gedruckten Anwendungsdesign nicht gleichmäßig hoch sein, weil in der Mitte mehr Tinte aufgebracht wird als an den Seiten.

[Vertikaler Versatz] 

Negativer oder positiver Zahlenwert (mm)
