Entfernen des Druckmaterials aus dem Materialweg

Einführung

Falls ein Materialstau auftritt oder einer der Schlitten blockiert, müssen Sie das Material aus dem Materialweg entfernen.

Vorbereitungen

  • Tragen Sie die für den Colorado M-series vorgeschriebenen Microflex-Handschuhe, wenn Sie mit Tinte hantieren.

  • Verwenden Sie zum Abschneiden des Materials ein ausreichend scharfes Messer.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

WICHTIG

Passen Sie auf, dass Sie und das zu bedruckende Material nicht mit noch nicht ausgehärteter Tinte in Berührung kommen. Befolgen Sie die nachfolgend aufgeführten Schritte exakt, damit kein Druckmaterial mit nicht vollständig ausgehärteter Tinte durch das System transportiert wird.

Prozedur

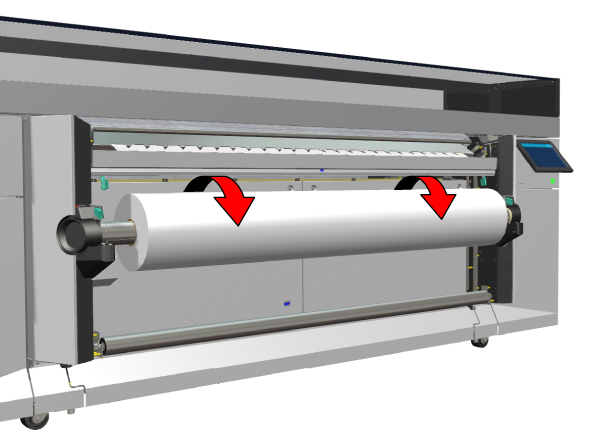

  1. Auf der Druckausgabeseite des Druckers befindet sich der Rollenwickler. Nehmen Sie eine ggf. vorhandene Materialspannleiste ab.

    Sie können die Materialspannleiste durch manuelles Drehen der Materialaufnahmerolle anheben.

  2. Gehen Sie zur Materialeingabeseite, und öffnen Sie die Materialabdeckung.

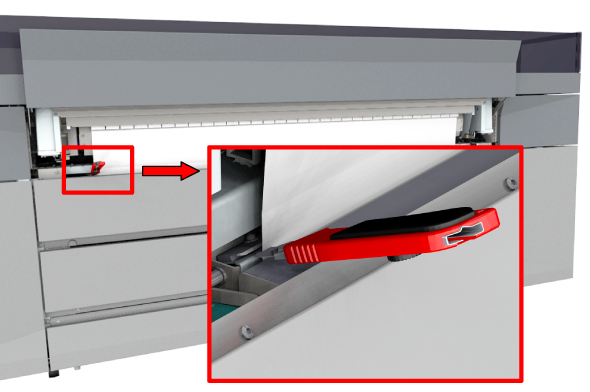

  3. Nehmen Sie das Messer zur Hand, und schneiden Sie das Material in der Führungsrille ab.
  4. Schließen Sie die Materialabdeckung.
  5. Öffnen Sie das Materialfach, indem Sie kräftig daran ziehen.

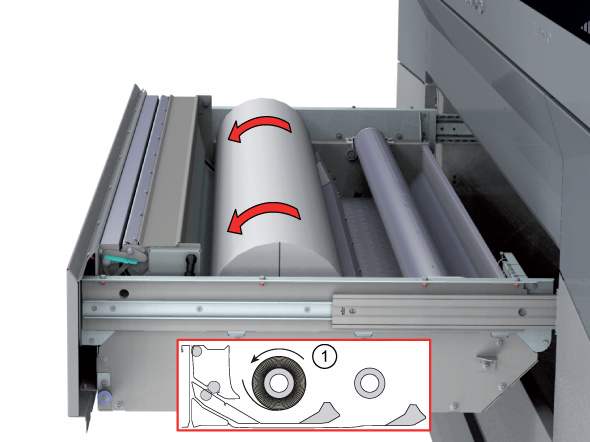

  6. Drehen Sie die Materialrolle mit beiden Händen rückwärts (1), und ziehen Sie das Material aus der metallenen Papierführung. Wenn zwei Materialrollen vorhanden sind, gehen Sie für die zweite Rolle analog vor.
  7. Schließen Sie das Materialfach.
  8. Ziehen Sie die für den Drucker Colorado M-series zugelassenen Handschuhe an.
  9. Öffnen Sie die obere Abdeckung.

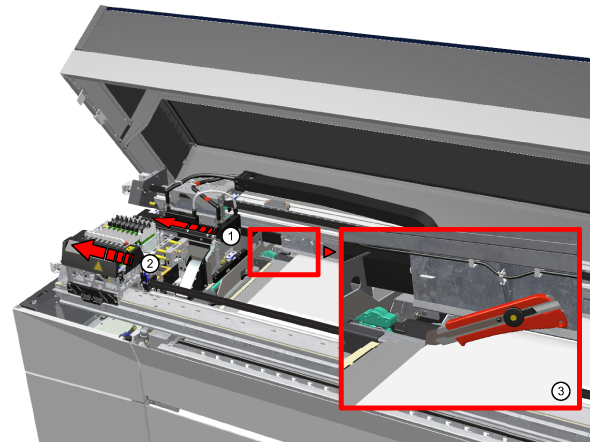

  10. Schieben Sie den Schlitten mit den Aushärtungs-LEDs vorsichtig nach links über die Filter (1).
  11. Schieben Sie den Druckkopfschlitten vorsichtig nach links in die Parkposition für die manuelle Wartung (2).
    WICHTIG

    Achten Sie darauf, dass Sie den Druckkopfschlitten nur an seiner Abdeckung anfassen, da sonst die Druckköpfe beschädigt werden können.

  12. Nehmen Sie das Messer zur Hand, und schneiden Sie das Material in der Führungsrille ab (3). Sie können auch das an der Maschine vorgesehene Messer verwenden.

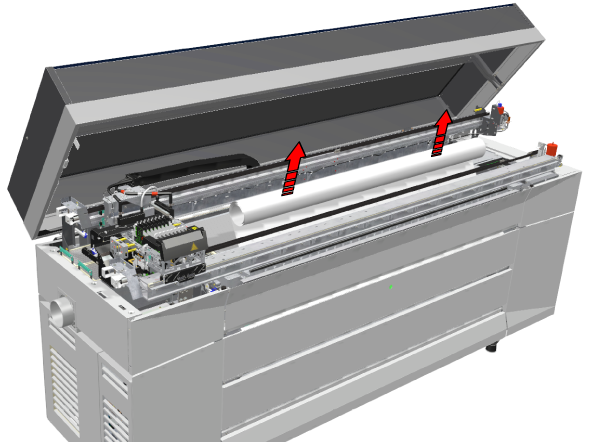

  13. Falten Sie das Material von der Ausgabeseite zur Eingabeseite zu sich hin bis zur Transportrolle.
  14. Halten Sie das Material fest, und ziehen Sie es aus der Transportrolle.
  15. Entsorgen Sie das Druckmaterial gemäß den örtlichen Entsorgungsvorschriften als chemischen Abfall.
  16. Säubern Sie die Druckplatte, wenn sie mit Tinte verunreinigt ist. Weitere Informationen finden Sie unter Druckplatte reinigen.
  17. Entsorgen Sie die Handschuhe als chemischen Abfall.
  18. Schließen Sie die obere Abdeckung.
  19. Rollen Sie das Material auf der Materialausgabeseite von Hand auf die Materialaufnahmerolle, und kleben Sie es fest.
  20. Starten Sie die automatische Wartung über das Bedienfeld. Weitere Informationen finden Sie unter Starten der automatischen Wartung.
