Sostituzione del vassoio di manutenzione

Introduzione

Sostituire il vassoio di manutenzione quando il sistema presenta un'avvertenza.

  • Il pannello dell'operatore presenta un'avvertenza arancione quando è possibile sostituire il vassoio di manutenzione.

  • Il pannello dell'operatore presenta un'avvertenza rossa quando è necessario sostituire il vassoio di manutenzione. Il processo di stampa si arresta sino all'avvenuta sostituzione del vassoio di manutenzione.

Video: Sostituzione del vassoio di manutenzione

Prima di iniziare

Usare quanto prescritto per l'unità Colorado M-series:

  • Guanti in Microflex per la manipolazione degli inchiostri

  • Panni privi di pelucchi

  • Vassoio di manutenzione

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Colorado M-series.

ATTENZIONE

Indossare i guanti prescritti quando è possibile il contatto con l'inchiostro o con i materiali per la manutenzione. I guanti dovrebbero sempre sovrapporsi alle maniche. Attenersi alle linee guida delle Schede dati di sicurezza (SDS) per garantire la massima sicurezza.

IMPORTANTE

Aprire il cassetto di manutenzione soltanto quando il pannello dell'operatore visualizza un messaggio che indica la necessità eseguire questa operazione.

Procedura

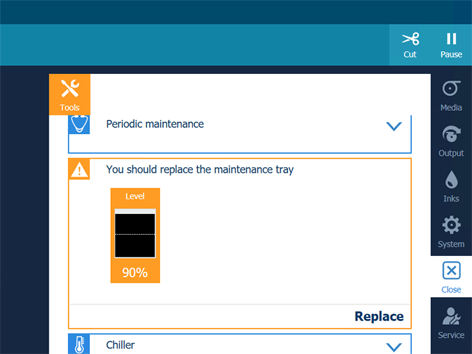

  1. Nel pannello dell'operatore, toccare l'icona [Strumenti] sulla destra.
  2. Passare a [Vassoio di manutenzione].
  3. Toccare [Sostituire] e leggere le istruzioni.
  4. Indossare i guanti approvati per l'unità Colorado M-series.

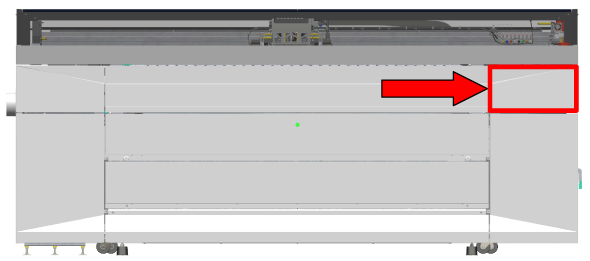

  5. Passare al lato di ingresso dei supporti e localizzare il cassetto di manutenzione sulla destra.

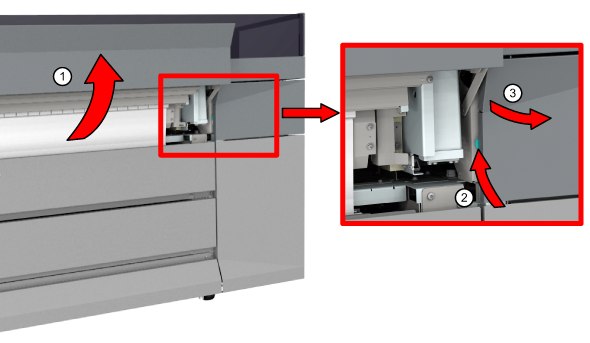

  6. Aprire la copertura dei supporti (1) e sollevare la leva del cassetto di manutenzione, sulla destra (2).
  7. Tirare con cautela per far scorrere il cassetto di manutenzione verso la parte anteriore (3). Accertarsi di estendere il cassetto completamente.
    ATTENZIONE

    Aprire il cassetto di manutenzione con molta attenzione per non produrre spruzzi e versamenti di inchiostro.

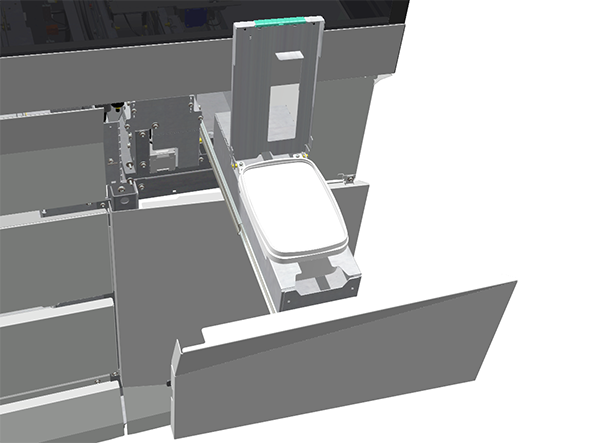

  8. Sollevare il supporto di metallo.
  9. Posizionare il coperchio sul vassoio.

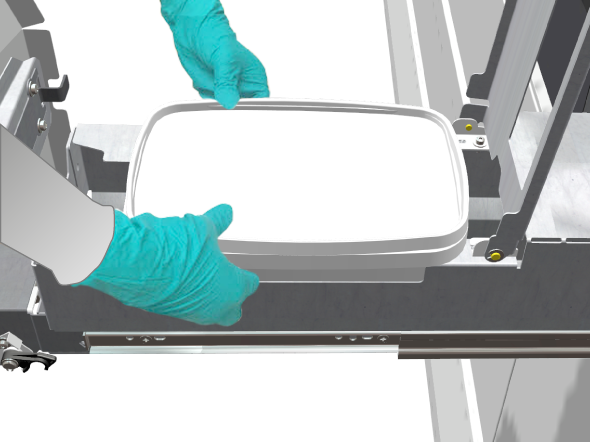

  10. Per entrambe le mani, appoggiare il pollice sul coperchio e le altre dita sotto la bobina laterale. Premere sino a udire uno schiocco e chiudere a fondo il coperchio.
  11. Sollevare il vassoio di manutenzione ponendo entrambe le mani ai suoi lati. Smaltire il vassoio di manutenzione sigillato come rifiuto chimico, secondo le normative locali.
  12. Prendere un panno privo di pelucchi e pulire interno ed esterno del cassetto e del supporto sino a rimuovere tutti i residui di inchiostro.

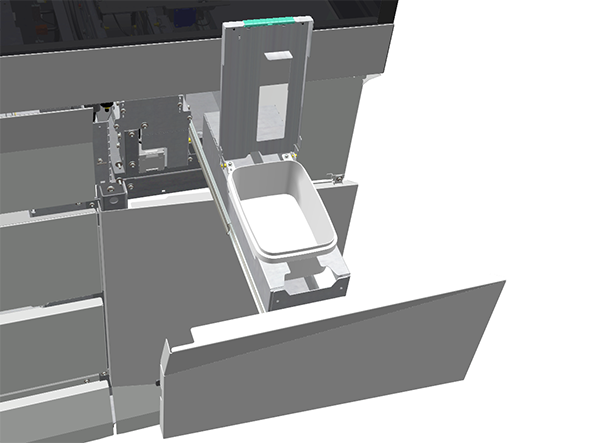

  13. Prendere un vassoio di manutenzione nuovo e vuoto e posizionarlo sul cassetto di manutenzione.
    IMPORTANTE

    Non posizionare il coperchio sul nuovo vassoio di manutenzione, dato che può fuoriuscire inchiostro in grado di danneggiare la macchina.

  14. Chiudete il supporto di metallo.
  15. Smaltire i guanti come rifiuti chimici, secondo le normative locali.
  16. Spingere e chiudere il cassetto di manutenzione.
  17. Nel pannello dell'operatore toccare [Sostituito] per confermare di aver sostituito un vassoio di manutenzione pieno con un vassoio di manutenzione vuoto e concludere l'azione.
