Remplissage du refroidisseur

Introduction

Vous pouvez remplir le refroidisseur sans nécessiter l'assistance du service technique.

Pourquoi et quand exécuter cette tâche

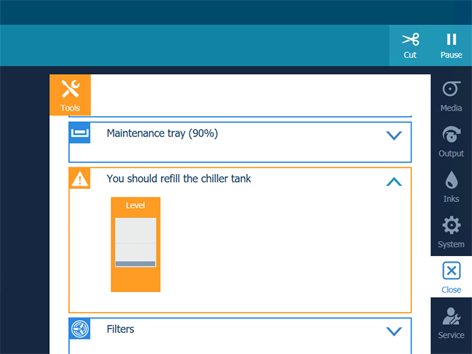

  • Le panneau de commande vous informe par un avertissement en orange que vous pouvez remplir le refroidisseur.

  • Le panneau de commande vous informe par un avertissement en rouge que vous devez remplir le refroidisseur. Le processus d'impression est arrêté tant que le refroidisseur n'est pas rempli.

Avant de commencer

Utilisez les articles prescrits pour l'Océ Colorado 1640 :

  • Liquide de refroidissement

  • Gants en nitrile pour la manipulation des produits chimiques liquides

  • Bidon verseur

  • Tournevis (Torx 20)

REMARQUE

Pour plus d'informations sur le matériel d'entretien prescrit, voir Liste du matériel d'entretien de l'imprimante Océ Colorado 1640.

ATTENTION

Enfilez des gants en nitrile pour remplir le refroidisseur afin de vous protéger la peau.

IMPORTANT

Lorsqu'un avertissement vous invite à remplir le refroidisseur, ne versez qu'un litre de liquide de refroidissement, car une plus grande quantité risquerait d'éclabousser et d'endommager la machine.

Procédure

  1. Sur le panneau de commande, tapotez sur l'icône [Système] située à droite.
  2. Tapotez sur [Gestion de l’alimentation] .
  3. Tapotez sur [Mettre hors tension].

    Le système s'arrête.

  4. Une fois le système arrêté, ouvrez le capot situé sous l'enrouleur en tirant dessus.
  5. Mettez l'interrupteur d'alimentation sur la position d'arrêt.

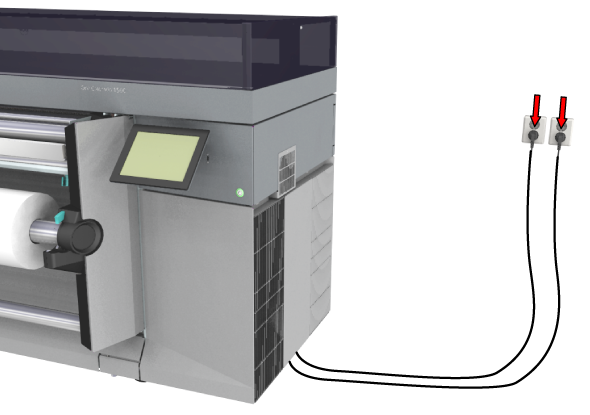

  6. Débranchez les deux fiches d'alimentation électrique des prises de courant.
  7. Placez-vous du côté du refroidisseur et identifiez le capot situé sous le ventilateur.

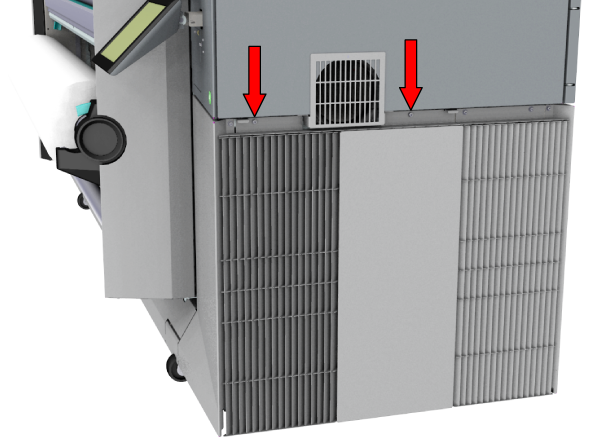

  8. Desserrez les vis gauche et droite du haut du capot.

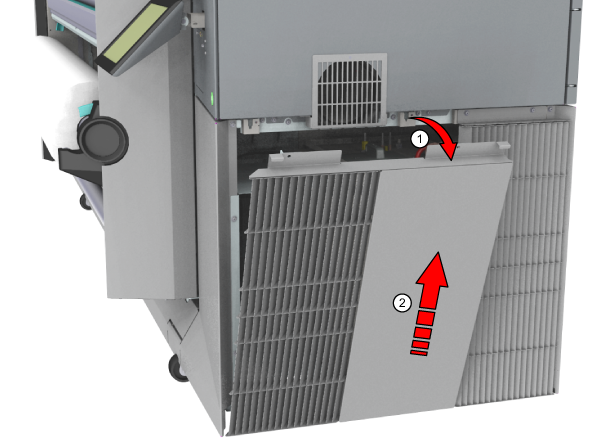

  9. Soulevez un peu le capot vers vous (1), puis soulevez-le entièrement et enlevez-le (2).

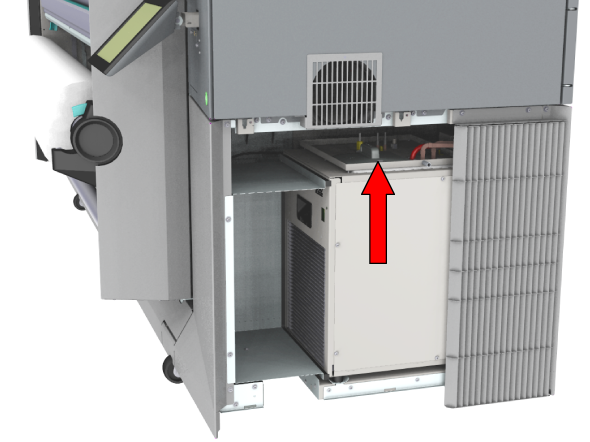

  10. Identifiez le couvercle situé sur le haut du refroidisseur.
  11. Enfilez des gants en nitrile.
  12. Tirez sur le couvercle pour l'enlever.
  13. Versez dans le bidon le liquide de refroidissement contenu dans la bouteille.
    IMPORTANT

    Utilisez le liquide de refroidissement préconisé. Évitez l'emploi de tout autre produit.

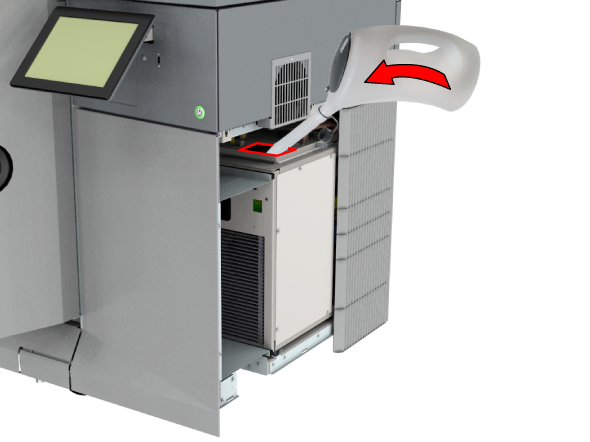

  14. Posez le bidon verseur sur le refroidisseur et remplissez le réservoir avec le liquide.
    REMARQUE

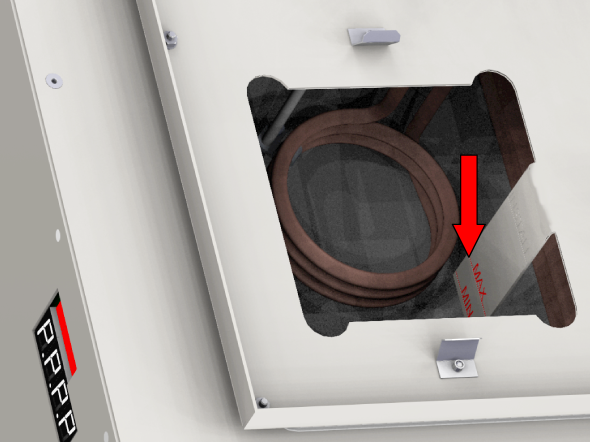

    Lorsqu'un message indique sur le panneau de commande que le niveau est bas, remplissez une bouteille d'un litre. L'indicateur de niveau situé à l'intérieur du refroidisseur indique le niveau maximum du liquide de refroidissement.

  15. Fermez le couvercle en appuyant fermement dessus.
  16. Jetez les gants.
  17. Remettez en place le capot.
  18. Serrez les vis gauche et droite du haut du capot.
  19. Rebranchez les deux fiches d'alimentation électrique dans les prises de courant.
  20. Remettez l'interrupteur d'alimentation sur la position de marche, puis fermez le capot.
