Nachfüllen von Kühlmittel für die klimatisierte Druckplatte

Einführung

Das Kühlmittel für die klimatisierte Druckplatte kann ohne Zuhilfenahme des Kundendienstes nachgefüllt werden.

Warum und wann dieser Vorgang ausgeführt wird

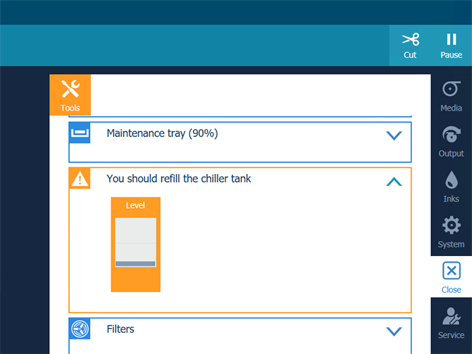

  • Am Bedienfeld wird eine Warnung mit der Alarmstufe Orange ausgegeben, wenn Kühlmittel für die klimatisierte Druckplatte nachgefüllt werden kann, dies aber noch nicht unbedingt erforderlich ist.

  • Am Bedienfeld wird eine Warnung mit der Alarmstufe Rot ausgegeben, wenn Kühlmittel für die klimatisierte Druckplatte sofort nachgefüllt werden muss. Der Druckvorgang wird in diesem Fall angehalten, bis Sie Kühlmittel nachgefüllt haben.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Océ Colorado 1640 vorgeschriebenen Wartungsmaterialien:

  • Kühlmittel

  • Nitrilhandschuhe zur Handhabung flüssiger Chemikalien

  • Einfüllkanne

  • Schraubendreher (Torx-20)

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Océ Colorado 1640.

ACHTUNG

Tragen Sie beim Nachfüllen von Kühlmittel für die klimatisierte Druckplatte zum Schutz Ihrer Hände Nitrilhandschuhe.

WICHTIG

Füllen Sie bei Auftreten einer Warnung nur einen Liter Kühlmittel nach, da das Kühlmittel ansonsten überlaufen und das Gerät beschädigen kann.

Prozedur

  1. Tippen Sie am Bedienfeld in der rechten Leiste auf das Symbol [System].
  2. Tippen Sie auf [Energieverwaltung] .
  3. Tippen Sie auf [Ausschalten].

    Das System wird heruntergefahren.

  4. Wenn das System heruntergefahren wurde, öffnen Sie die Abdeckung unterhalb des Rollenwicklers, indem Sie sie herausziehen.
  5. Bringen Sie den Netzschalter in die Stellung 'AUS'.

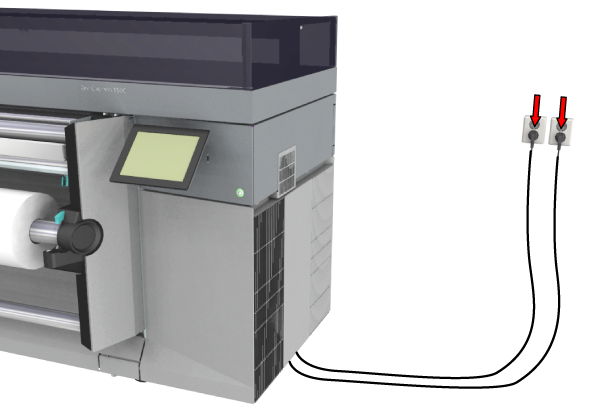

  6. Ziehen Sie die beiden Netzstecker aus den Steckdosen.
  7. Gehen Sie zu der Seite des Druckers, an der sich die klimatisierte Druckplatte befindet. Die Abdeckung der klimatisierten Druckplatte befindet sich unterhalb des Lüfters.
  8. Lösen Sie die beiden Schrauben links und rechts oben an der Abdeckung.
  9. Ziehen Sie die Abdeckung ein wenig nach oben und zu sich hin (1), heben Sie sie vollständig an, und nehmen Sie sie ab (2).

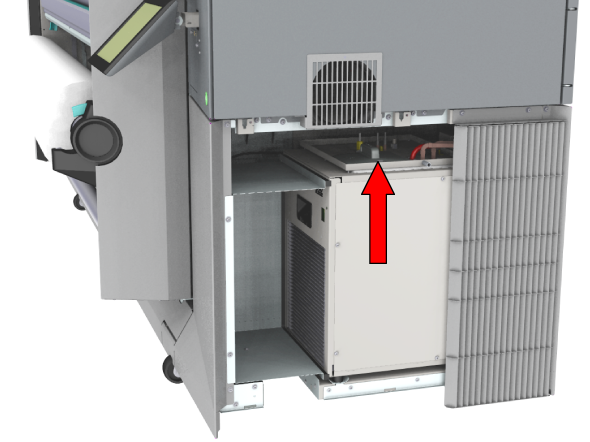

  10. Der Deckel befindet sich oben an der klimatisierten Druckplatte.
  11. Ziehen Sie die Handschuhe an.
  12. Ziehen Sie am Deckel, um ihn abzunehmen.
  13. Gießen Sie das Kühlmittel aus der Flasche in die Einfüllkanne.
    WICHTIG

    Verwenden Sie nur das vorgesehene Kühlmittel. Benutzen Sie kein anderes Kühlmittelprodukt.

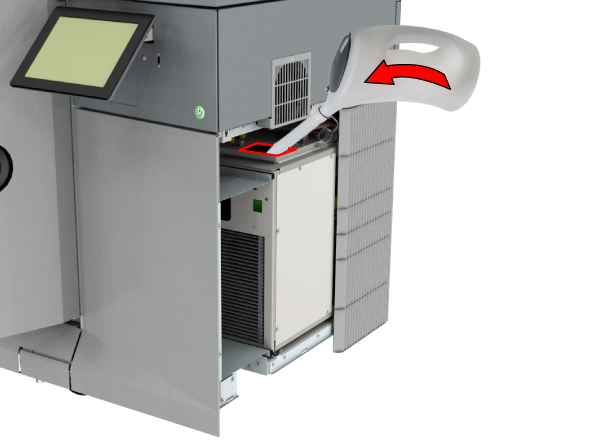

  14. Setzen Sie die Einfüllkanne auf der klimatisierten Druckplatte an, und füllen Sie das Kühlmittel in den Tank.
    HINWEIS

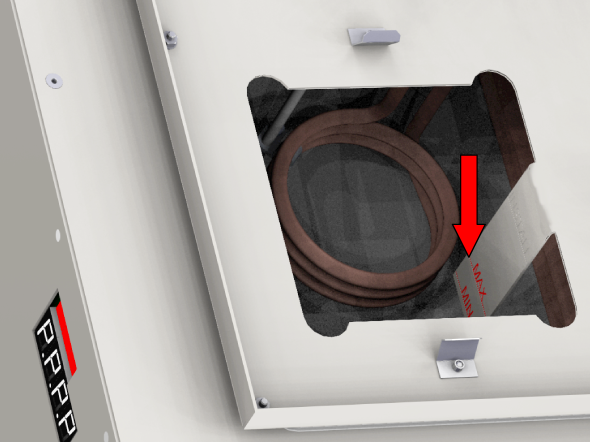

    Wenn am Bedienfeld ein niedriger Füllstand angezeigt wird, können Sie den Inhalt einer 1-Liter-Flasche nachfüllen. Die Füllstandsanzeige in der klimatisierten Druckplatte zeigt den maximalen Kühlmittelfüllstand an.

  15. Verschließen Sie den Deckel fest.
  16. Entsorgen Sie die Handschuhe.
  17. Bringen Sie die Abdeckung wieder an.
  18. Ziehen Sie die beiden Schrauben links und rechts oben an der Abdeckung fest.
  19. Stecken Sie die beiden Netzstecker wieder in die Steckdosen.
  20. Bringen Sie den Netzschalter wieder in die Stellung 'EIN', und schließen Sie die Abdeckung.
