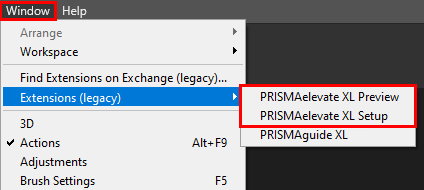

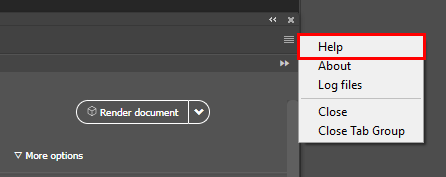

用于 Adobe Photoshop 和 Illustrator 的 PRISMAelevate XL Extensions

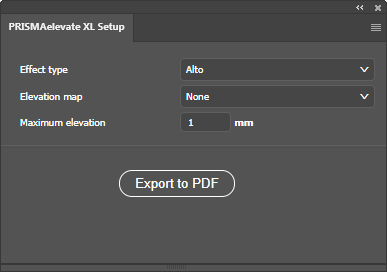

[效果类型] 

选择 [效果类型] 。

Alto

• 抬高达 1 毫米

• 立面图用 CMYK 制作（CMYKWW 配置 + 白色，CMYKWV 配置 + 清漆）。

• 自动打印白色图层，将立面与彩色图层隔离开来。

• Alto (White): 立面用白色墨水（如果有清漆，还可以用清漆）涂抹。

注释

要打印默认值或 White 选项，必须在 ONYX中选择相应的介质配置文件。

Alto-Plus

• 抬高达 2 毫米

• 立面图用 CMYK 制作（CMYKWW 配置 + 白色，CMYKWV 配置 + 清漆）。

  使用清漆有助于降低表面张力。

• 自动打印白色图层，将立面与彩色图层隔离开来。

• Alto-Plus (mold) 只打印标高。Alto-Plus (mold) 的定义。

注释

要打印默认值或 Mold 选项，必须在 ONYX中选择相应的介质配置文件。

Brila

• 抬高达 0.25 毫米

• 清漆打印在色层之上

• 可以打印白色底层，从而隔离介质颜色或在设计中添加白色。

  白色数据必须作为单独的图层/组出现在打印文件中。

[高度图/海拔图] 

选择定义高程图的组/图层名称。

海拔图为灰度图，白色区域为无海拔，黑色区域为最高海拔。

[最大高度/最高海拔] 

选择设计的最大高程。您可以将最大值设置得更低，而不是更高。高程图中的黑色代表此面板中设置的最大高程。

[白色底层] 

（可选）

（仅适用于 Brila）

选择定义白色底层的图层名称。

白色底层是一层白色油墨，将介质与彩色层隔离开来。

注释

对于 Alto 和 Alto-Plus，在立面图和彩色图层之间会自动打印白色隔离层。只有在设计中既有全透明颜色又有全透明立面的区域才没有白色隔离层。

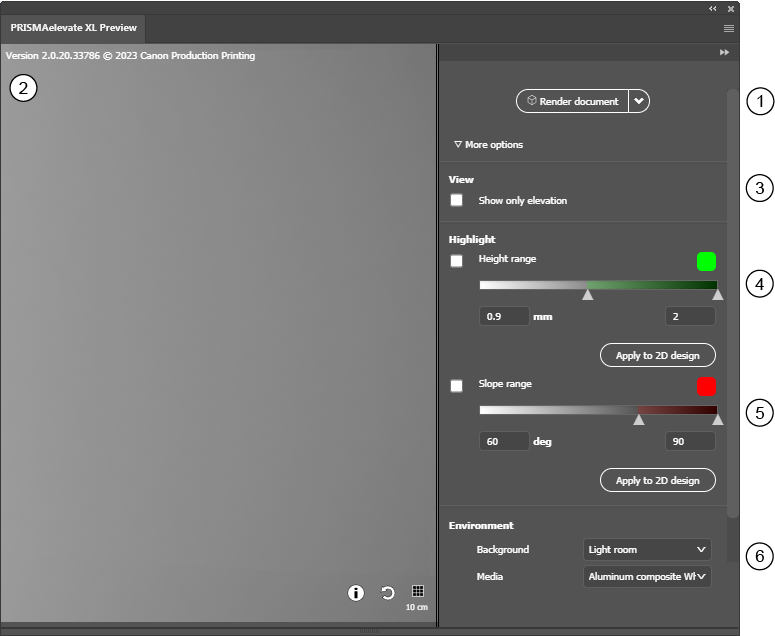

1.

[渲染文档] 

要生成或更新高程图稿的三维预览，您可以选择以下选项之一：

• 选择 [渲染文档] 渲染完整的图稿。

• 选择您的图稿的一部分，然后选择 [呈现选择] 仅渲染图稿的选定部分。

• 选择 [快速呈现] 以较低分辨率渲染文档以加快渲染过程。

  要更迅速地加快渲染过程，您可以选择 [更多选项] 并取消颜色管理。

  注释

  在 [快速呈现] 模式下无法生成高光。

2.

预览窗口

高程图稿的三维预览。

您可以按如下方式在预览中旋转、切换、放大和缩小。

• 点击并按住鼠标左键以旋转预览。

• 点击并按住鼠标右键以移动预览。

• 旋转鼠标滚轮可放大或缩小预览。

3.

[仅显示高度/海拔] 

勾选复选框，只显示设计中的立面。

4.

[高光] 

[高度范围] 

勾选复选框以突出显示特定高度范围的区域 勾选复选框。

5.

[高光] 

[斜率范围] 

勾选复选框以突出显示具有特定高度的区域。要更改高度范围，可以调整范围值或将标尺拖到正确位置。

该功能对于识别可能导致不必要的额外打印时间的孤立高像素特别有用。此外，当斜坡过陡时，（灰色）高程层在边缘处也会显现出来。

[应用于 2D 设计] 

点击 [应用于 2D 设计] 后，设计中将添加一个包含高亮显示信息的独立组/层。该图层组不会成为最终设计的组成部分。

6.

[环境] 

环境部分允许您为作品选择不同的背景，并选择特定的介质类型。

• [背景]

  为三维预览选择背景

• [媒介/材料]

  当选择 [无] 时，您可以检查打印件的背面（在使用该效果打印时，可以看到白色底层）：Brila)。

刷新按钮

点击“信息”按钮，了解设计中的立面信息。
