PRISMAelevate XL Extensions é um plugin fácil de utilizar para Adobe Photoshop e Adobe Illustrator que permite o design 3D altamente preciso de projetos de impressão elevados sem necessidade de formação extensiva.
O plugin permite ao designer fazer o seguinte:
Criar um PDF pronto para impressão do design da obra de arte elevada.
Examinar o design da obra de arte elevada criando uma pré-visualização.
Identificar artefactos no design da obra de arte elevada.

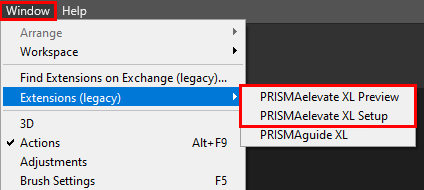

Pode aceder ao PRISMAelevate XL Extensions no Adobe Photoshop ou no Adobe Illustrator através de [Window] -> [Extensions (legacy)]
[PRISMAelevate XL Preview]
[PRISMAelevate XL Setup].
Para facilitar o acesso às extensões, pode também minimizar os painéis e arrastá-las e soltá-las na barra lateral.
Para saber mais sobre as funcionalidades do PRISMAelevate XL Extensions, abra a ajuda online através do botão de menu do canto superior direito.
Certifique-se de que faz as definições corretas de gestão de cores antes de começar a trabalhar no design. Utilize perfis de cor e de cinzento correspondentes (ou seja, sRGB e sGray) para traduzir corretamente os valores de cor para os níveis de cinzento esperados. Desta forma, pode ter a certeza de que o RGB (128:128:128) corresponde a 50 por cento da elevação máxima.
NOTA
Quando criar o seu design utilizando vários computadores, certifique-se de que utiliza sempre as mesmas definições de gestão de cores (espaços de trabalho, políticas de gestão de cores, etc.) em todos os computadores.
Não altere mais as definições de gestão de cores depois de ter finalizado o mapa de elevação. A alteração das definições de gestão de cores afeta os níveis de cinzento e, consequentemente, a geometria da elevação.
Aceda a [Editar]-[Definições de cor] e altere as definições de cor, se necessário.
|
[Tipo de efeito] |
Selecione a [Tipo de efeito]. Alto
NOTA
Para imprimir a opção predefinida ou a opção White, o perfil de material correspondente deve ser selecionado em ONYX. Alto-Plus
NOTA
Para imprimir a opção predefinida ou a opção Mold, o perfil de material correspondente deve ser selecionado em ONYX. Brila
|
|
[Mapa de elevação] |
Selecione o nome do Grupo / Camada que define o mapa de elevação. O mapa de elevação é um mapa em escala de cinzentos, em que as áreas brancas correspondem a nenhuma elevação e as áreas pretas correspondem à elevação máxima. |
|
[Elevação máxima] |
Selecione a elevação máxima do seu design. É possível definir o máximo mais baixo, mas não mais alto. A cor preta no mapa de elevação representa a elevação máxima que é definida neste painel. |
|
[Camada branca] (Opcional) (Apenas para Brila) |
Selecione o nome da camada que define a subcamada de branco. A subcamada de branco é uma camada de tinta branca que isola o suporte da camada de cor. NOTA
Para Alto e Alto-Plus, é impressa automaticamente uma camada de isolamento branca entre a elevação e a camada de cor. Apenas as áreas do seu design que têm cores totalmente transparentes e elevação totalmente transparente não terão uma camada de isolamento branca. |
|
1. |
[Processar documento] |
Para gerar ou atualizar a pré-visualização 3D da sua obra de arte elevada, pode selecionar uma das seguintes opções:
|
|
|
2. |
Janela Pré-visualização |
Uma pré-visualização 3D da sua obra de arte elevada. Pode rodar, alterar ou aumentar ou diminuir o zoom na pré-visualização, da seguinte forma.
|
|
|
3. |
[Apresentar apenas elevação] |
Assinale a caixa de verificação para mostrar apenas a elevação no seu design. |
|
|
4. |
[Destaque] [Intervalo de altura] |
Assinale a caixa de verificação para realçar áreas com um intervalo de altura específico. |
|
|
5. |
[Destaque] [Intervalo de inclinação] |
Assinale a caixa de verificação para realçar áreas com uma altura específica. Para alterar o intervalo de altura, pode ajustar os valores do intervalo ou arrastar a régua para a posição correta. Esta funcionalidade é particularmente útil para identificar pixéis altos isolados que podem resultar em tempo de impressão adicional desnecessário. Além disso, a camada de elevação (cinzenta) pode ser visível nas extremidades quando os declives são demasiado acentuados. |
|
|
[Aplicar a design 2D] |
Quando clica em [Aplicar a design 2D], é adicionado um grupo/camada separado ao seu desenho com as informações realçadas. Este grupo de camadas não fará parte do seu design final.
|
||
|
6. |
[Ambiente] |
A secção de ambiente permite-lhe escolher um fundo diferente para a sua obra de arte e selecionar um tipo de material específico.
|
|
|
Botão Atualizar |
||
|
Clique no botão de informação para obter informações sobre a elevação no seu design.
|
||
