Utföra en G7-materialfamiljkalibrering

Beskrivning

ΔE-värdena för [Mätnoggrannhet] anger med vilken noggrannhet patcharna ska skrivas ut och mätas.

Kontrollpanelen visar en värmekarta där patcharnas placering motsvarar det utskrivna diagrammet.

Utvärdering

• När det genomsnittliga ΔE-värdet är mindre än [Värde när värmekartan blir grön] -värdet visas patcharna på kontrollpanelen gröna och färgkvaliteten är god.

• När det genomsnittliga ΔE-värdet är mellan [Värde när värmekartan blir grön] -värdet och [Värde när värmekartan blir röd] -värdet blir patcharna på kontrollpanelen orange och färgkvaliteten kan fortfarande vara god. Du bör dock prova alternativen i listan nedan.

• När det genomsnittliga ΔE-värdet är större än [Värde när värmekartan blir röd] -värdet blir patcharna på kontrollpanelen röda. Du rekommenderas att prova ett eller flera av alternativen i listan nedan.

Alternativ för att förbättra färgkvaliteten

• Kontrollera patchen i det utskrivna diagrammet

  Klicka på >- och <-knapparna på kontrollpanelen för att rulla igenom kalibreringsdiagrammen. Klicka på zoomknappen för att zooma in eller ut.

  Tryck på den röda patchen för att ta reda på rad- och kolumnnumret och kontrollera motsvarande patch i det utskrivna diagrammet så att du kan lösa problemet. Kalibrera sedan materialfamiljen igen.

• Kontrollera materialet

  Det kan vara fel på materialet som används

• Kontrollera skrivarens tillstånd

  Skrivarkalibrering eller ny toner kanske krävs.

Beskrivning

Informationen i [Information om utmatningsprofil] visar följande uppgifter om utmatningsprofilen: beskrivning, när den skapades, kalibreringsmål, vem den skapades av och färgområde.

Beskrivning

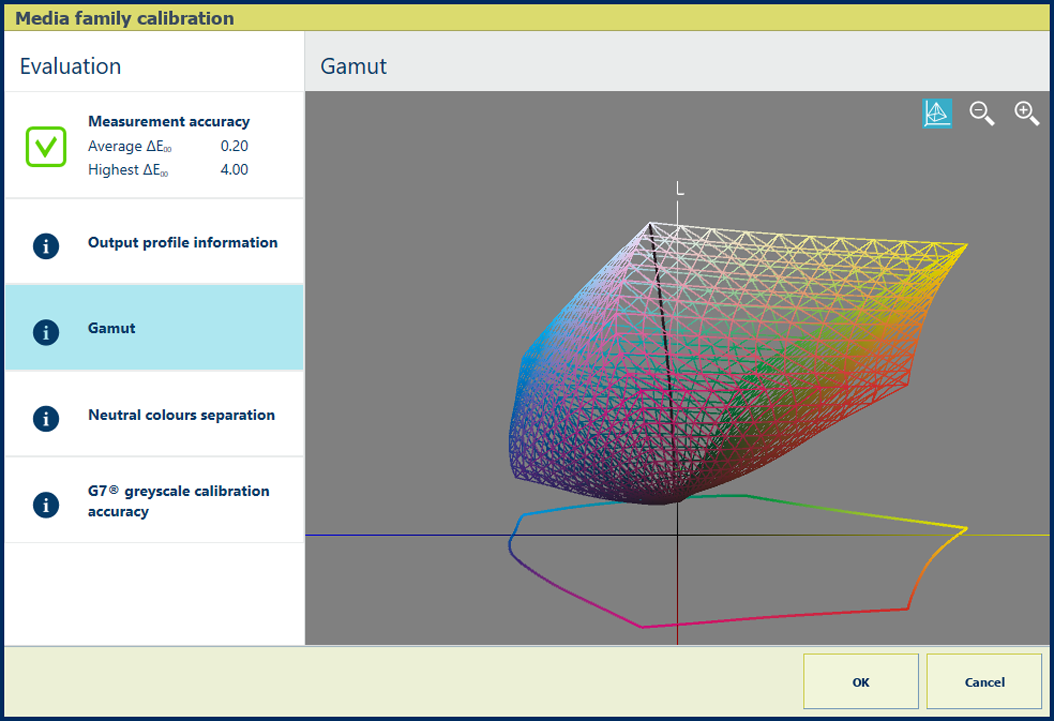

Informationen i [Gamut] anger kvaliteten på utmatningsprofilen. Den är en visuell representation av den färgskala som skrivaren kan framställa med den aktuella utmatningsprofilen på det aktuella materialet.

Tryck på trådmodellsikonen för att visa den svarta färggraderingskurvan för neutrala färger. Kurvan går från pappersvitt till den mörkaste svarta färgton som skrivaren kan framställa.

Utvärdering

• När du ser en jämnt formad modell med jämna färgövergångar är utmatningsprofilen god.

• När du ser en jämn svart kurva är utmatningsprofilen god.

• När du upptäcker avvikelser i färgskalan, som hack, fel eller deformationer, bör du kontrollera de utskrivna diagrammen noga. Det kan vara problem med mätningen, materialet eller skrivarens tillstånd. Åtgärda problemet och upprepa proceduren ovan för att skapa nya utskriftsprofiler.

Beskrivning

Den tjocka svarta linjen i diagrammet [Separation mellan neutrala färger] visar hur gråtoner reproduceras med separata CMYK-färger (cyan, magenta, gult och svart).

Observera att det mörkaste ljushetsvärdet visas till vänster och det ljusaste värdet till höger.

Beskrivning av alternativet [Relativ kolorimetrisk] 

Återgivningsmetoden [Relativ kolorimetrisk] reproducerar äkta färger, till exempel för korrekturläsning och dekorfärger.

• Med denna återgivningsmetod visar den tjocka svarta linjen ett hack vid en ljushet på cirka 12. Detta är den mörkaste svarta färgton som skrivaren kan reproducera.

• Färgen svart används endast med en ljushet på cirka 92 (startpunkt för svart) och lägre.

Beskrivning av alternativet [Perceptuell] 

Återgivningsmetoden [Perceptuell] reproducerar kontraster i mörkgrå områden, till exempel för foton.

• Denna återgivningsmetod använder svartpunktskompensation. Detta resulterar i att den tjocka svarta linjen gradvis närmar sig en ljushetsnivå på 0.

• Färgen svart används endast med en ljushet på cirka 92 (startpunkt för svart) och lägre.

Beskrivning av alternativet [Mättnad] 

Återgivningsmetoden [Mättnad] reproducerar mättade färger, till exempel för affärsgrafik.

• Denna återgivningsmetod använder svart endast för att skapa mättade färger. Den tjocka svarta linjen närmar sig gradvis en ljushetsnivå på 0.

• Endast färgen svart används med en ljushetsnivå från 100 till 0.

Beskrivning

Procentvärdena i [Kalibreringsnoggrannhet]  → [2D-vy]  anger hur väl kalibreringsproceduren och utmatningsprofilerna passar ihop.

Diagrammet visar per färgkanal har hur nära de uppmätta värdena motsvarar G7-målvärdena.

Utvärdering

• När den genomsnittliga procentandelen är mindre än det angivna tröskelvärdet är kalibreringsnoggrannheten god.

• När den genomsnittliga procentandelen är högre än det angivna tröskelvärdet bör du kontrollera skrivarens tillstånd.

Du kan utföra G7-verifieringsproceduren för att kontrollera om utskriften motsvarar målet för G7-gråskalan.

Beskrivning

Informationen i [Kalibreringsnoggrannhet]  → [3D-vy]  anger hur väl kalibreringsprocessen och utmatningsprofilen passar ihop. Diagrammet visar hur nära den uppmätta gråskalekurvan (röd) motsvarar G7-målgråskalekurvan (grön).

Tryck på trådmodellsikonen för att växla mellan att visa svartkurva och CMY-kurva.
