PRISMAguide XL Engine est disponible pour les imprimantes [À plat] et [Rouleau]. Cette section ne concerne que les imprimantes [Rouleau] qui utilisent le logiciel Caldera RIP.
REMARQUE
Les travaux inclus dans PRISMAguide XL Engine doivent toujours être envoyés à un préréglage. Les travaux avec découpe doivent toujours être envoyés à un préréglage dont la fonction de découpe est activée.
Consultez la page produit PRISMAguide XL disponible sur le site https://graphiplaza.cpp.canon/ pour connaître les préréglages par défaut que vous pouvez importer dans le logiciel Caldera RIP.
Ouvrez PRISMAguide XL Engine via le raccourci disponible sur le bureau ou dans le menu Démarrer

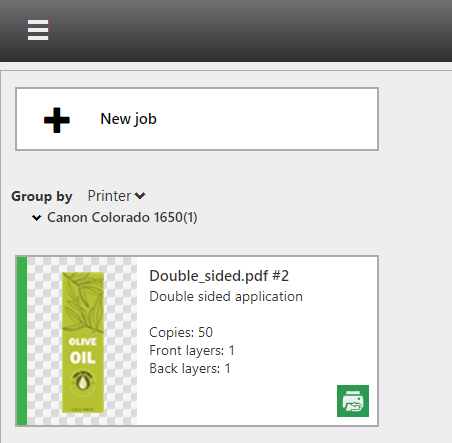

Ouvrez un travail dans la liste ou cliquez sur [Nouveau travail] pour en créer un nouveau.
Selon le type de votre imprimante (à plat ou à rouleaux), sélectionnez une recette ou cliquez sur Nouvelle application afin de créer une application en partant de zéro.

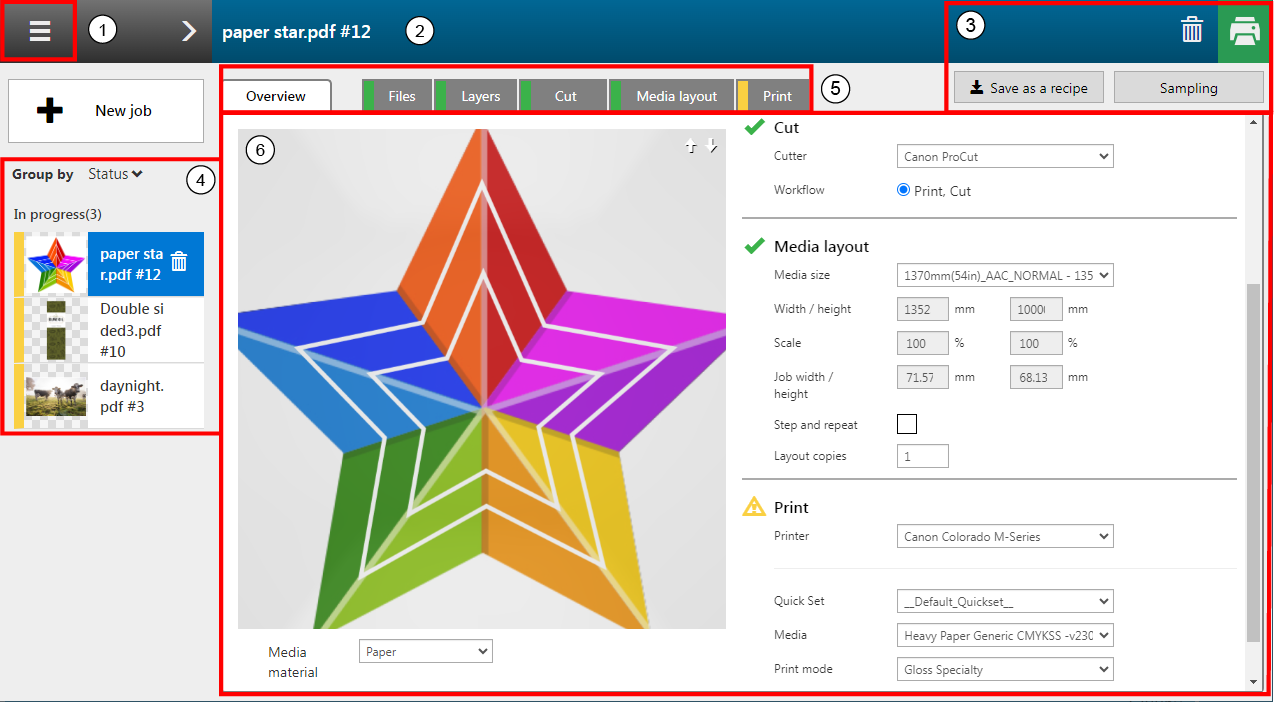

Accès aux paramètres de configuration du système
Voir : Définition des paramètres de configuration du système pour plus d'informations.
Nom du travail
Actions relatives au travail
Liste des travaux
Accès aux onglets permettant de définir les paramètres de travail avancés
L'onglet [Vue d'ensemble] affiche un résumé de votre application.
L'onglet [Fichiers] gère les fichiers importés disponibles dans votre application.
L'onglet [Calques] affiche une représentation graphique des calques de votre application. Vous pouvez définir des paramètres avancés pour chaque calque.
L'onglet [Coupe] permet de définir les informations relatives à l'image que vous souhaitez utiliser pour la découpe de votre application.
L'onglet [Disposition du support] permet de définir le nombre de copies de votre application à imprimer sur le support et le mode de division des copies.
L'onglet [Impression] affiche une représentation graphique de la surface d'impression et vous permet de modifier les paramètres relatifs à l'impression.

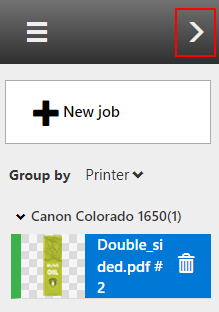

Affichage ou modification des paramètres du travail
Une nouvelle fenêtre s'ouvre, affichant des informations détaillées sur les travaux actifs, notamment sur les recettes et l'état des travaux, représenté par la barre colorée placée à gauche de chaque travail.
|
Couleur |
État |
Description |
|---|---|---|
|
Gris |
[Non affecté] |
Nouveau travail, aucune recette attribuée |
|
Bleu |
[En cours] |
Exécution en cours |
|
Jaune |
[En attente] |
En attente de données utilisateur |
|
Vert |
[Terminé] |
Envoyé à l'imprimante |
|
Rouge |
[Erreur] |
Présence d'une erreur sous l'un des onglets. Cliquez sur le travail pour accéder à la vue détaillée afin d'identifier et de résoudre le problème. |
La barre colorée visible dans les onglets fournit des informations sur l'état de ces derniers.
|
Couleur |
État/Description |
|---|---|
|
Gris |
Étape non commencée |
|
Bleu |
Exécution en cours |
|
Jaune |
En attente de données utilisateur |
|
Orange |
Un ou plusieurs avertissements liés à cette étape |
|
Vert |
Étape terminée, exécutée |
|
Rouge |
Erreur |
