Sostituzione dei rulli Xtran

Introduzione

È possibile sostituire o rulli Xtran senza intervento del servizio di assistenza. Il numero totale di rulli della stampante è 32.

Video: Sostituzione dei rulli Xtran.

Il morsetto e il rullo con l'asse

Prima di iniziare

Usare quanto prescritto per l'unità Colorado M-series:

  • Guanti in Microflex per la manipolazione degli inchiostri

  • Rulli Xtran, asse e morsetti

  • Piccolo cacciavite

  • Pezzo di carta (A3)

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Colorado M-series.

ATTENZIONE

Indossare i guanti prescritti quando è possibile il contatto con l'inchiostro o con i materiali per la manutenzione. I guanti dovrebbero sempre sovrapporsi alle maniche. Attenersi alle linee guida delle Schede dati di sicurezza (SDS) per garantire la massima sicurezza.

Procedura

  1. Passare al lato di ingresso dei supporti e aprire la copertura superiore.
  2. Indossare i guanti approvati per l'unità Colorado M-series.

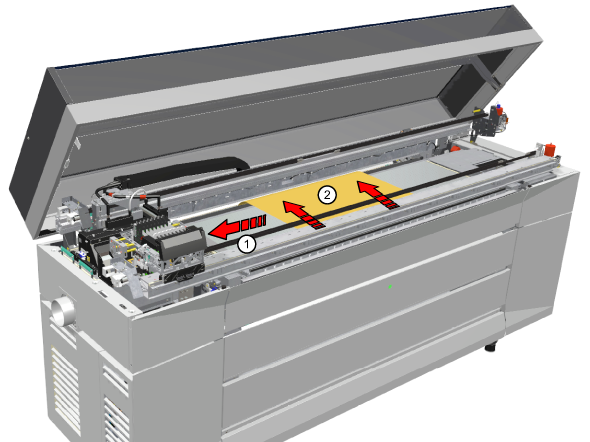

  3. Spingere con delicatezza il carrello della testina di stampa verso sinistra portandolo sulla posizione di manutenzione manuale (1).
    IMPORTANTE

    Toccare il carrello della testina di stampa sulla sola area coperta, altrimenti è possibile danneggiare le testine di stampa.

  4. Prendere un pezzo di carta e posizionarlo sotto il rullo Xtran da sostituire (2).

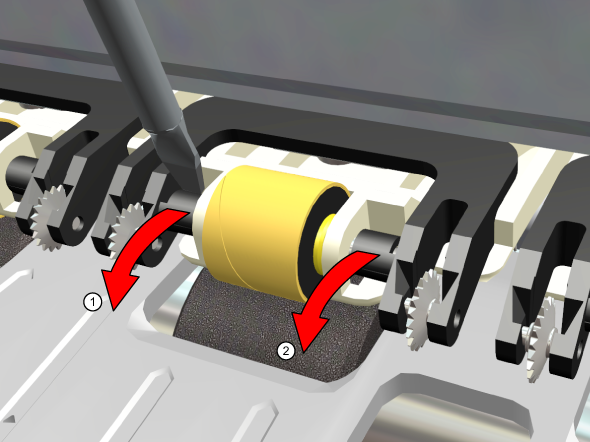

  5. Rimuovere il morsetto nero dall'asse.

    Usare il piccolo cacciavite per spingere la parte di plastica nera dell'asse su entrambi i lati allontanandola dall'unità.

    Spingere solo sulla sommità della parte di plastica, altrimenti si spezzerà il supporto dell'asse.

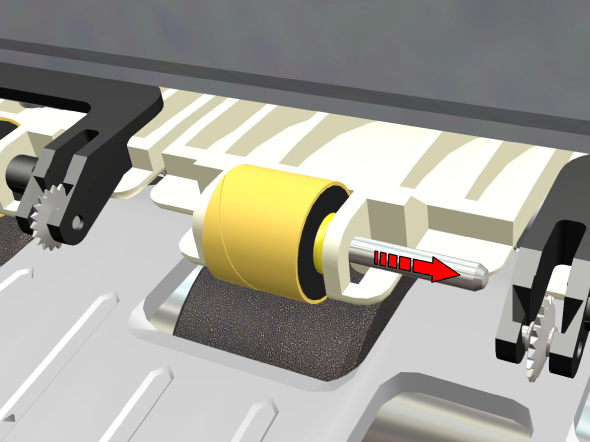

  6. Rimozione dell'asse dal portabobina.
  7. Rimozione del rullo dal portabobina.
  8. Prendere il nuovo rullo e posizionarlo nel portabobina.
  9. Inserire il nuovo asse attraverso il supporto e il rullo.
  10. Installare il nuovo morsetto nero sull'asse.

    Per facilitare l'installazione del morsetto nero, sollevare leggermente la bobina.

  11. Smaltire i rulli, l'asse, i morsetti e i guanti come rifiuti chimici, secondo le normative locali.
