Austauschen der Rollen der Xtran-Klemmvorrichtung

Einführung

Sie können die Xtran-Klemmrollen selbst und ohne Zuhilfenahme des Kundendienstes austauschen. Insgesamt sind über die gesamte Breite des Druckers 32 Rollen vorhanden.

Video: Austauschen der Rollen der Xtran-Klemmvorrichtung.

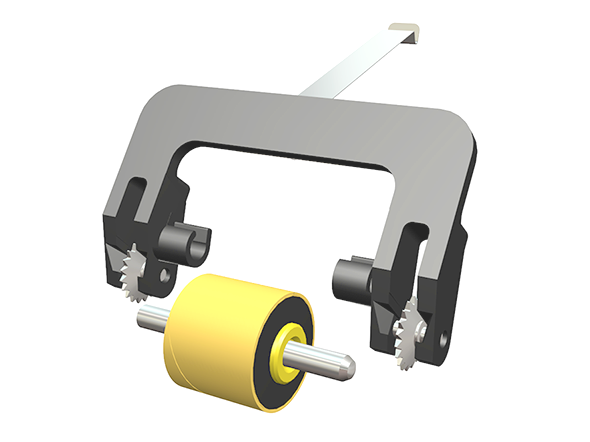

Klemmvorrichtung und Rolle mit Achse

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Xtran-Klemmrollen, Achse und Klemmvorrichtungen

  • Kleiner Schraubendreher

  • Blatt Papier im Format A3

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

Prozedur

  1. Wechseln Sie zur Materialeingabeseite, und öffnen Sie die obere Abdeckung.
  2. Ziehen Sie die für den Colorado M-series zugelassenen Handschuhe an.

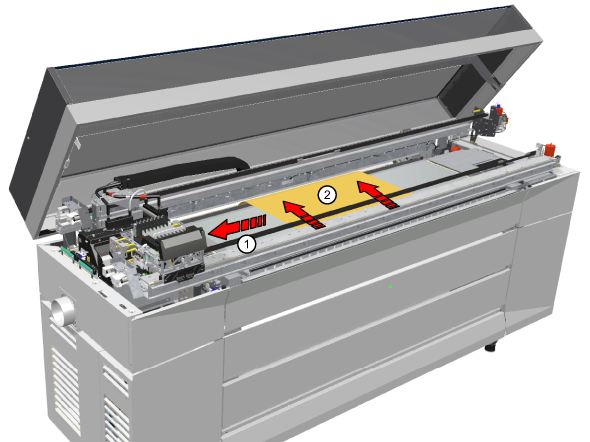

  3. Schieben Sie den Druckkopfschlitten vorsichtig nach links in die Parkposition für die manuelle Wartung (1).
    WICHTIG

    Achten Sie darauf, dass Sie den Druckkopfschlitten nur an seiner Abdeckung anfassen, da sonst die Druckköpfe beschädigt werden können.

  4. Legen Sie ein Blatt Papier unter die auszutauschende Xtran-Rolle (2)
  5. Ziehen Sie die schwarze Klemmvorrichtung von der Achse ab.

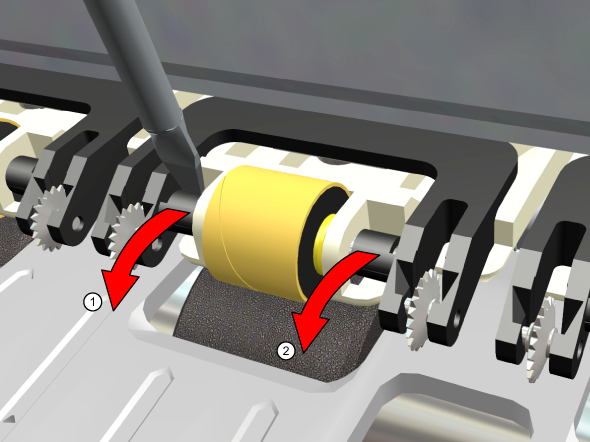

    Schieben Sie mit dem kleinen Schraubendreher das schwarze Kunststoffteil der Achse auf beiden Seiten von der Einheit weg.

    Achten Sie dabei darauf, dass Sie nur oben an dem Kunststoffteil Druck ausüben, da ansonsten die Achsenhalterung abbricht.

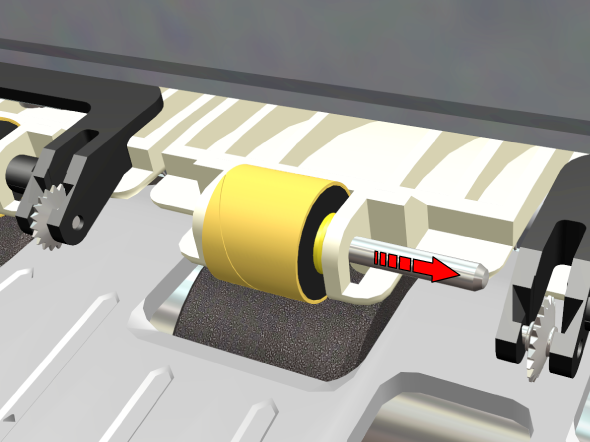

  6. Entfernen Sie die Achse von der Halterung.
  7. Entfernen Sie die Rolle von der Halterung
  8. Platzieren Sie die neue Rolle in der Halterung.
  9. Führen Sie die neue Achse durch die Halterung und die Rolle.
  10. Montieren Sie die neue schwarze Klemmvorrichtung auf der Achse.

    Um das Anbringen der schwarzen Klemmvorrichtung zu erleichtern, heben Sie die Rolle leicht an.

  11. Entsorgen Sie die Rollen, die Achse, die Klemmvorrichtungen und die Handschuhe als chemischen Sondermüll gemäß den örtlichen Entsorgungsvorschriften.
