Výměna svíracích válečků Xtran

Úvod

Postup je vysvětlen ve videu Výměna svíracích válečků Xtran, klepněte sem, pokud jej chcete zhlédnout.

Svírací válečky Xtran můžete vyměnit sami bez servisní pomoci. Po celé šířce tiskárny je přítomno celkem 32 válečků.

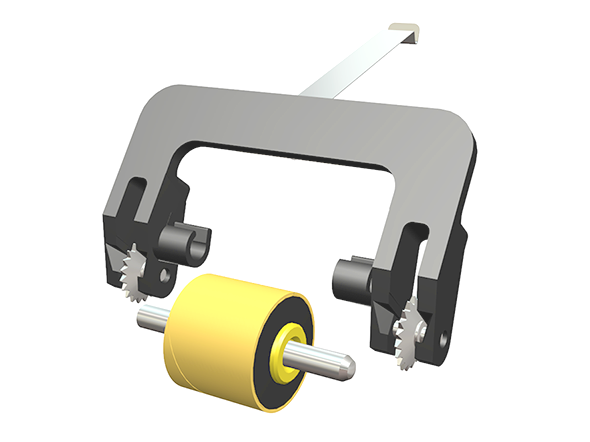

Svorka a válec s hřídelí

Použijte následující prostředky předepsané pro Colorado 1630:

POZNÁMKA

Informace o předepsaných materiálech pro údržbu viz Seznam materiálů pro údržbu zařízení Colorado 1630.

UPOZORNĚNÍ

Při práci, kdy hrozí kontakt s inkoustem nebo materiály pro údržbu, noste předepsané ochranné rukavice. Rukavice musí být vždy převléknuty přes rukávy. V zájmu zabezpečení maximální bezpečnosti striktně dodržujte pokyny v bezpečnostních datových listech (SDS).

Přejděte na stranu vkládání média a otevřete horní kryt.
Nasaďte si rukavice schválené pro použití zařízení Colorado 1630.
Opatrně zatlačte vozík tiskové hlavy doleva do polohy ruční údržby (1).
DŮLEŽITÉ
Tiskové hlavy se dotýkejte pouze v zakrytém místě, abyste tiskové hlavy nepoškodili.
Vezměte kus papíru a vložte ho pod váleček Xtran, který chcete vyměnit (2).
Sejměte černou svorku z hřídele.

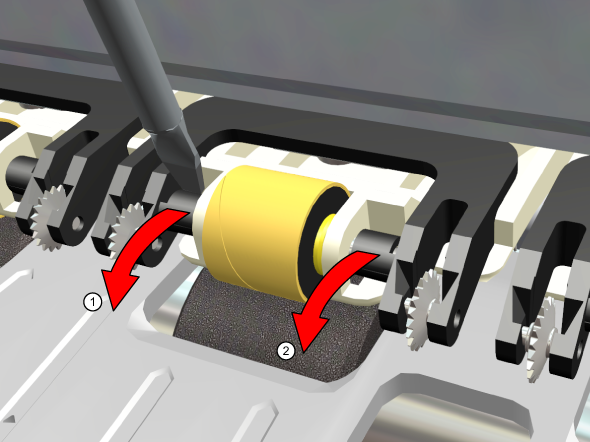

Pomocí malého šroubováku vytlačte černou plastovou část hřídele na obou stranách z jednotky.

Tlačte pouze na horní část plastové části, jinak zlomíte držák hřídele.

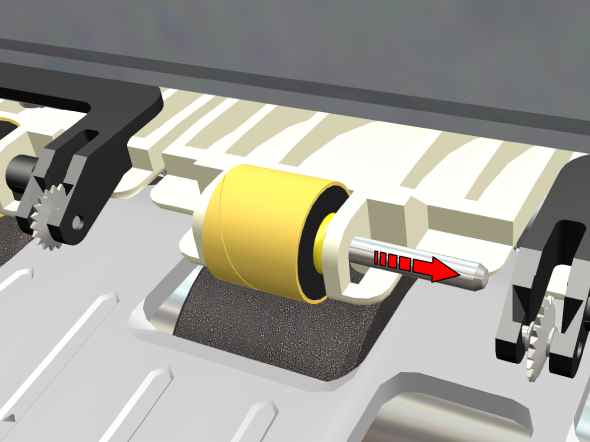

Vyjměte hřídel z držáku.
Vyjměte váleček z držáku.
Vezměte nový váleček a vložte jej do držáku.
Zasuňte nový hřídel do držáku a válečku.
Namontujte novou černou svorku na hřídel.
Válečky, hřídel, svorky a rukavice zlikvidujte jako chemický odpad podle místních předpisů.
