Nel pannello Informazioni lavoro e Parametri si trovano le impostazioni per definire la posizione del lavoro di stampa sul piano.

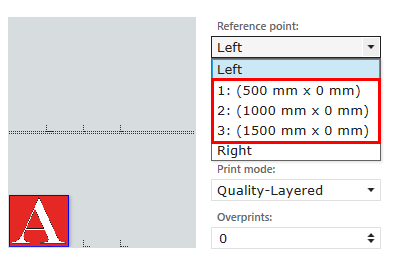

Ci sono due punti di riferimento per ogni zona, uno a sinistra e uno a destra. È inoltre possibile definire tre punti di riferimento personalizzati per contrassegnare una posizione specifica sul piano. Nel pannello Informazioni sul lavoro è possibile selezionare il punto di riferimento da utilizzare per definire i valori di offset.
Sinistra: i valori di offset si riferiscono all'angolo inferiore sinistro dell'immagine o dei supporti
Destra: i valori di offset si riferiscono all'angolo inferiore destro dell'immagine o dei supporti
Punti di riferimento personalizzati: i valori di offset si riferiscono all'angolo inferiore sinistro dell'immagine o dei supporti.
Quando si seleziona un punto di riferimento personalizzato, la distanza orizzontale e verticale non può essere modificata manualmente.

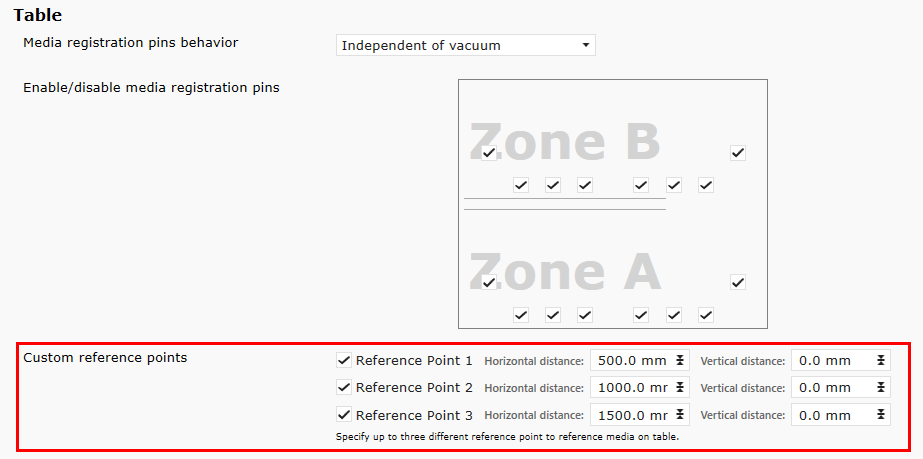

Aprire la scheda [Impostazioni], sezione: [Stampante] e definire l'offset orizzontale e verticale per ogni punto. I Punti di riferimento personalizzati sono identici per le zone A e B.
I punti si riferiscono all'angolo inferiore sinistro dell'immagine o dei supporti.

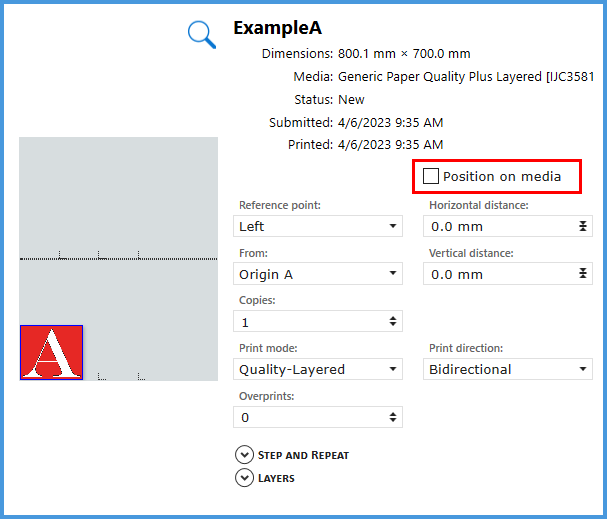

Quando Posizione sui supporti è OFF, è possibile impostare solo i valori di offset per il posizionamento dell'immagine.

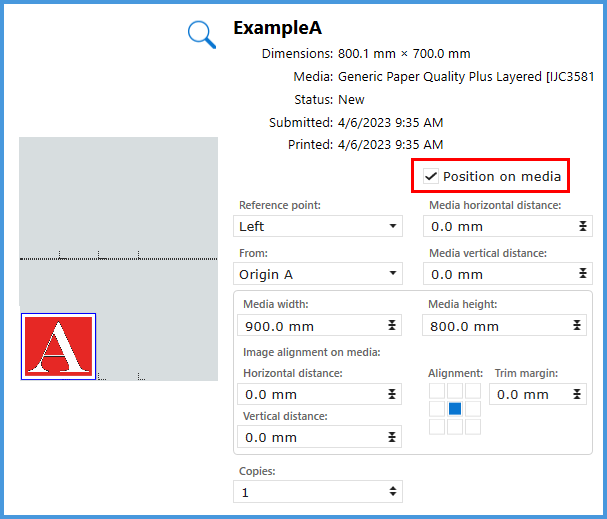

Quando è abilitata la funzione Posizione sui supporti, è possibile impostare i valori di offset per il posizionamento della pellicola e anche il posizionamento dell'immagine sulla stessa.
NOTA
l'opzione [Posizione sui supporti] non è disponibile per i lavori batch. Tuttavia, può essere abilitata per i singoli lavori del batch.
Quando si attiva [Posizione sui supporti], sono disponibili alcune impostazioni aggiuntive:
Larghezza e altezza supporti - per impostare le dimensioni dei supporti.

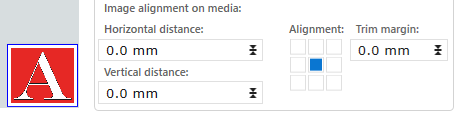

Allineamento immagine sui supporti - i valori di spostamento dell'immagine sui supporti
Allineamento - per selezionare la posizione dell'immagine sui supporti.

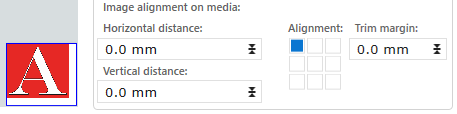

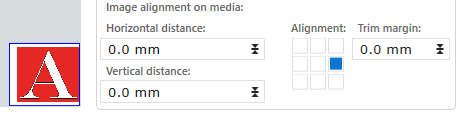

Selezionare una posizione nell'icona [Allineamento] per allineare l'immagine sui supporti. La distanza orizzontale e verticale è legata all'allineamento selezionato.
Se il formato dell'immagine è superiore al formato dei supporti, l'immagine viene ritagliata automaticamente. Il ritaglio è sempre abilitato quando è attivata l'opzione [Posizione sui supporti].
Nell'anteprima del pannello Informazioni lavoro è possibile verificare se l'immagine è stata ritagliata o meno:
Linea gialla: Questo bordo dell'immagine viene ritagliato.
Linea blu: Non è previsto il ritaglio.

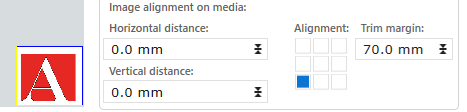

È possibile impostare manualmente un margine di ritaglio. Il margine di ritaglio definisce l'area dei supporti in cui non verrà stampato. Quando l'immagine è posizionata in quell'area, viene ritagliata.
NOTA
Il margine di ritaglio è legato alle dimensioni dei supporti, non alle dimensioni dell'immagine. Controllare sempre l'anteprima. A seconda delle impostazioni di allineamento, il risultato può essere molto diverso.
Immagine completa

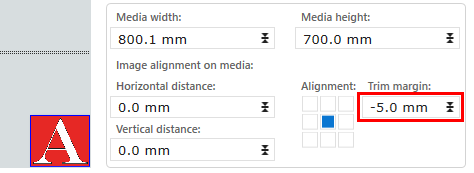

Se si inserisce un valore negativo come margine di ritaglio, verrà stampata l'immagine completa
Dopo aver inserito le impostazioni, utilizzare i perni di registrazione e i righelli del piano per posizionare i supporti nella posizione corrispondente sul piano.
