Questo argomento descrive le parti dei seguenti finisher:
Impilatrice/pinzatrice
Cartella
Vassoio di raccolta fogli lunghi
Collegamento e adattatore finisher per DFD (dispositivo di finitura documento)
Esistono due configurazioni di impilatrice/pinzatrice standard: impilatrice/pinzatrice con dispositivo per opuscoli (Booklet Finisher-AC ) e senza un dispositivo per opuscoli (Staple Finisher-AC ). Il dispositivo per la creazione di opuscoli integrato consente la piegatura e la pinzatura degli opuscoli. Entrambe le configurazioni delle unità di finitura possono prevedere che l'unità di foratura opzionale esegua due, tre o quattro fori nelle stampe eseguite.
Sulla dashboard del pannello di controllo viene visualizzato lo stato delle cartucce dei punti metallici. Quando il colore dell'icona della pinzatrice diventa arancione o rosso, è necessario sostituire la cartuccia dei punti metallici
Impilatrice/pinzatrice con dispositivo per opuscoli (Booklet Finisher-AC ), vassoio dei residui di foratura e impilatrice/pinzatrice standard senza dispositivo per opuscoli (Staple Finisher-AC )|

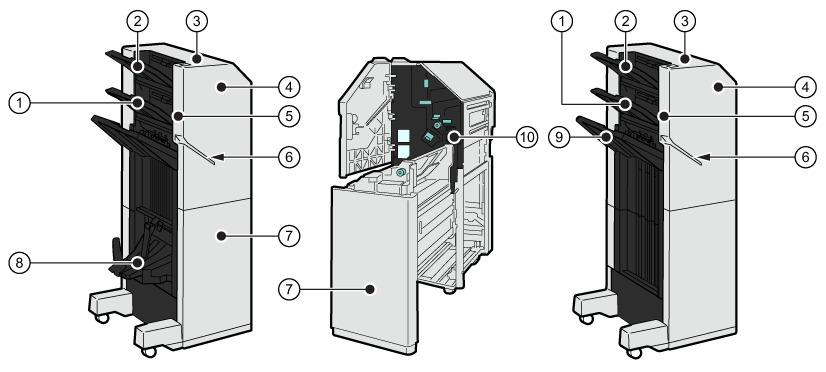

Descrizione dell'impilatrice/pinzatrice |
|
|---|---|
|
1 |
Vassoio per la raccolta dell'output finito |
|
2 |
Vassoio per la raccolta dell'output finito |
|
3 |
Pulsante della pinzatura per la pinzatura manuale dei fogli nell'apertura per la pinzatura |
|
4 |
Coperchio per l'accesso all'area in cui viene eseguita la sostituzione delle cartucce dei punti metallici, la rimozione degli inceppamenti della carta, la rimozione dei punti metallici o dei residui di foratura |
|
5 |
Martelletto per supporti per allineare l'output di stampa |
|
6 |
Apertura per la pinzatura per inserire i fogli per la pinzatura manuale |
|
7 |
Coperchio per l'accesso all'area in cui viene eseguita la sostituzione delle cartucce dei punti metallici e la rimozione degli inceppamenti della carta o dei punti metallici. |
|
8 |
Vassoio opuscoli per la raccolta degli opuscoli |
|
9 |
Vassoio per la raccolta dell'output finito |
|
10 |
Contenitore dei residui di foratura per la raccolta dei residui di foratura |
La piegatrice (Paper Folding Unit-K ) può piegare le stampe eseguite in molti modi diversi: piegatura a Z, tripla piegatura interna, piegatura a metà, tripla piegatura esterna, piegatura parallela.
Cartella|

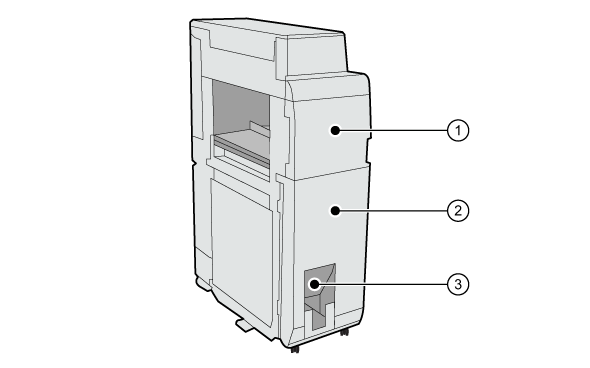

Descrizione della piegatrice |
|
|---|---|
|
1 |
Coperchio anteriore per l'accesso all’area in cui si è verificato un inceppamento di carta |
|
2 |
Unità di piegatura estraibile per consentire di rimuovere un inceppamento di carta |
|
3 |
Slot di uscita dove esce l’output di stampa con tripla piegatura interna, tripla piegatura esterna o piegatura parallela  NOTA
L’output di stampa piegato a Z o a metà esce nel vassoio di uscita del finisher. |
Quando si stampa su un supporto più lungo di 762 mm (30 pollici), collegare il vassoio di raccolta fogli lunghi all’impilatrice/pinzatrice.
Vassoio di raccolta fogli lunghi|

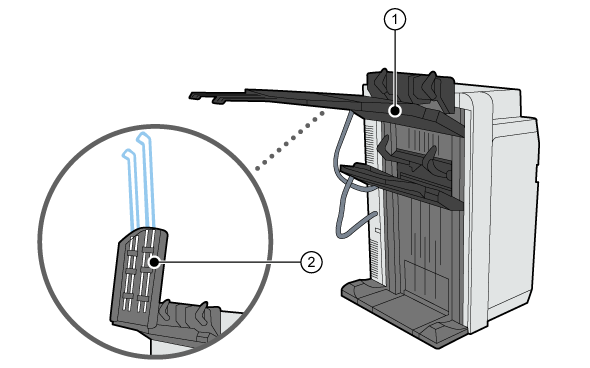

Descrizione vassoio di raccolta fogli lunghi |
|
|---|---|
|
1 |
Vassoio di uscita fogli lunghi |
|
2 |
Estensione del vassoio di uscita fogli lunghi per supportare i fogli lunghi |
Il [Adattatore finisher] e il collegamento sono due moduli di interfaccia che migliorano la connettività ai finisher DFD. Con questi due moduli di interfaccia, non è necessario installare un'impilatrice dietro la varioPRINT 140 series solo per connettere i finisher DFD.
Il DFD (dispositivo di finitura documento) è un finisher esterno di terze parti quale un dispositivo per opuscoli o un perforatore.
È possibile collegare il [Adattatore finisher] direttamente dopo la varioPRINT 140 series o direttamente dopo alcuni finisher specifici (non tutti i finisher). Non è necessario alcun collegamento.
È inoltre possibile collegare il [Adattatore finisher] all'impilatrice/pinzatrice. È necessario un collegamento per collegare il [Adattatore finisher] all'impilatrice/pinzatrice. Il collegamento sostituisce il vassoio superiore dell'impilatrice/pinzatrice. L'altro vassoio e tutte le funzionalità (opzionali) (impilatura, pinzatura, foratura e cucitura a sella) rimangono disponibili.
Adattatore finisher e collegamento|

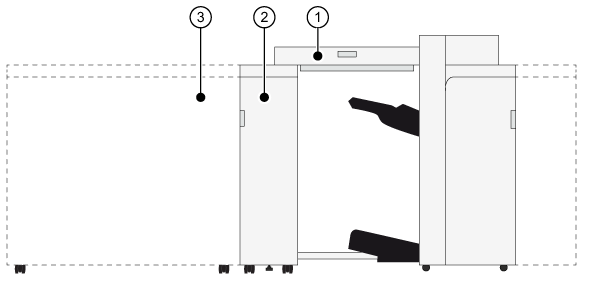

Descrizione |
|
|---|---|
|
1 |
Collegamento (Finisher Bridge-A ) per connettere l'adattatore finisher all'impilatrice/pinzatrice |
|
2 |
Adattatore finisher (DFD Adapter-B ) per collegare la DFD |
|
3 |
DFD per completare l'output di stampa. |
