Tässä osassa käsitellään seuraavien viimeistelijöiden osia:
Lajittelija/nitoja
Kansio
Pitkien arkkien lokero
DFD (Document Finishing Device) -laitteen silta ja viimeistelijän sovitin
Tavallisen lajittelijan/nitojan mahdollisia kokoonpanoja on kaksi: lajittelija/nitoja kirjasenviimeistelijällä (Booklet Finisher-AC ) ja ilman kirjasenviimeistelijää (Staple Finisher-AC ). Kirjasten viimeistelijä taittaa ja nitoo asiakirjat kirjasiksi. Kummassakin viimeistelijän kokoonpanossa voi olla lisävarusteena saatava rei'itysyksikkö, jolla tehdään kaksi, kolme tai neljä reikää tulosteisiin.
Ohjauspaneelin mittaritaulu näyttää niittikasettien tilan. Kun niittikuvake näkyy oranssina tai punaisena, niittikasetti on vaihdettava.

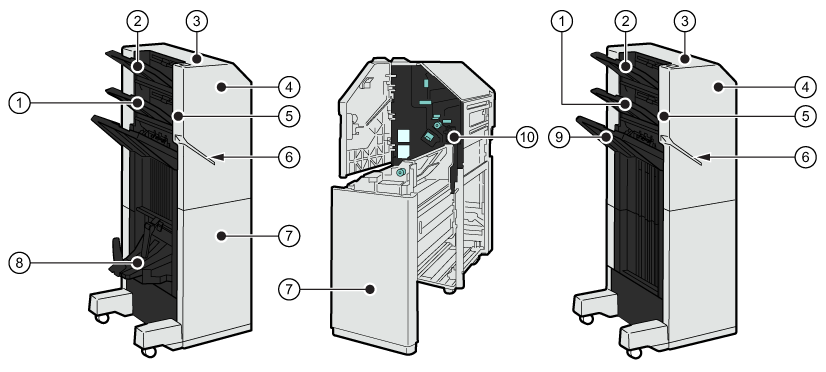

Lajittelija/nitoja ja vihkolaite (Booklet Finisher-AC ), rei'itysjätesäiliö sekä vakolajittelija/nitoja ilman vihkolaitetta (Staple Finisher-AC )|
Lajittelija/nitojan kuvaus |
|
|---|---|
|
1 |
Taso, johon viimeistellyt tulosteet tulevat |
|
2 |
Taso, johon viimeistellyt tulosteet tulevat |
|
3 |
Nidontapainike arkkien nitomiseen manuaalisesti nidonta-aukossa |
|
4 |
Kansi, jonka takana olevalla alueella vaihdetaan niittikasetit, selvitetään paperitukos, selvitetään niittitukos tai poistetaan rei'itysjäte |
|
5 |
Materiaalin tasaajat tulosteiden kohdistamiseen |
|
6 |
Nidonta-aukko arkkien sijoittamiseen manuaalisesti nidontaa varten |
|
7 |
Kansi, jonka takana olevalla alueella vaihdetaan niittikasetit, selvitetään paperitukos tai selvitetään niittitukos |
|
8 |
Vihkolokero, johon vihkot tulevat |
|
9 |
Taso, johon viimeistellyt tulosteet tulevat |
|
10 |
Rei'itysjätesäiliö, johon rei'itysjäte tulee |
Taittajan (Paper Folding Unit-K ) avulla tulosteet voidaan taittaa eri tavoilla: Z-taitto, kolmiosainen sisääntaitto, puolitaitto, kolmiosainen ulostaitto ja kaksoistaitto.
Kansio|
Taittajan kuvaus |
|
|---|---|
|
1 |
Etukansi, jonka takaa päästään alueelle paperitukoksen selvittämistä varten |
|
2 |
Taittoyksikkö, joka voidaan vetää ulos paperitukoksen selvittämistä varten |
|
3 |
Poistoaukko, johon taiteltu (kolmiosainen sisääntaitto, kolmiosainen ulostaitto tai kaksoistaitto) tuloste tulee  HUOMAUTUS
Z-taitettu tai puolitaitettu tuloste tulee viimeistelijän luovutustasoon. |
Tulostettaessa materiaalille, jonka pituus on yli 762 mm (30 tuumaa), kiinnitä pitkien arkkien lokero lajittelijaan/nitojaan.

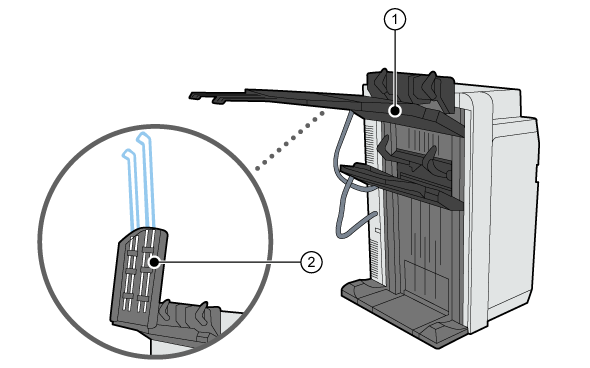

Pitkien arkkien lokero|
Pitkien arkkien lokeron kuvaus |
|
|---|---|
|
1 |
Pitkien arkkien luovutustaso |
|
2 |
Pidennetty luovutustaso, joka sopii pitkille arkeille |
[Viimeistelijän sovitin] ja silta ovat kaksi käyttöliittymämoduulia, jotka parantavat DFD-viimeistelijöiden liitettävyyttä. Näitä kahta liittymämoduulia käytettäessä varioPRINT 140 series ‑laitteiden taakse ei tarvitse asentaa lajittelijaa yhteyden muodostamiseksi DFD-viimeistelijöihin.
DFD (Document Finishing Device) on kolmannen osapuolen ulkopuolinen viimeistelijä, kuten vihkolaite tai rei'ittäjä.
[Viimeistelijän sovitin] voidaan yhdistää suoraan varioPRINT 140 series ‑laitteiden taakse tai suoraan joidenkin (mutta ei kaikkien) viimeistelijöiden taakse ilman siltaa.
Voit liittää [Viimeistelijän sovitin] ‑laitteen myös lajittelijaan/nitojaan. [Viimeistelijän sovitin] ‑laitteen liittämiseksi lajittelijaan/nitojaan tarvitaan siltaa. Silta korvaa lajittelijan/nitojan ylemmän tason. Toinen taso ja kaikki (valinnaiset) toiminnot (pinonta, nidonta, rei'itys ja vihkonidonta) jäävät edelleen käyttöön.

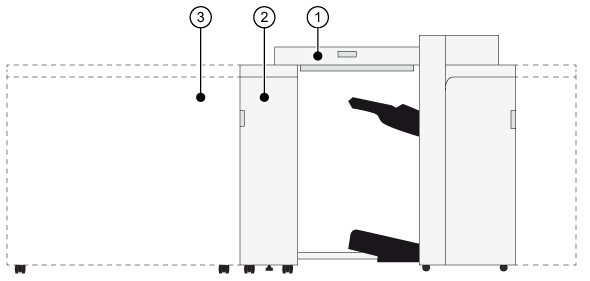

Silta ja viimeistelijän sovitin|
Kuvaus |
|
|---|---|
|
1 |
Silta (Finisher Bridge-A ) viimeistelijän sovittimen liittämiseksi lajittelijaan/nitojaan |
|
2 |
Viimeistelijän sovitin (DFD Adapter-B ) DFD-laitteen liittämiseen |
|
3 |
DFD tulosteiden viimeistelemiseen |
