Det här avsnittet beskriver delar på följande efterbehandlare:
Bunt-/häftenhet
Mapp
Fack för långa ark
Brygga och efterbehandlaradapter för DFD (Document Finishing Device)
Det finns två standardkonfigurationer för bunt-/häftenhet: bunt-/häftenhet med broschyrenhet (Booklet Finisher-AF ) och utan broschyrenhet (Staple Finisher-AF ). Broschyrenheten viker och häftar broschyrer. Båda efterbehandlingskonfigurationerna kan låta den tillvalbara stansningsenheten stansa två, tre eller fyra hål i utskriften.
Kontrollpanelens informationspanel visar status för häftklammerkassetten. När färgen på klammerikonen är apelsingul eller röd måste klammerkassetten bytas.

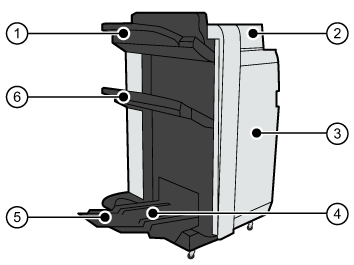

Staplare/häftenhet med broschyrenhet (extern vy)

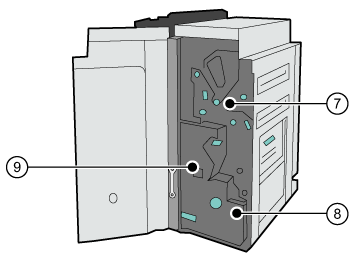

Staplare/häftenhet med broschyrenhet (intern vy) |

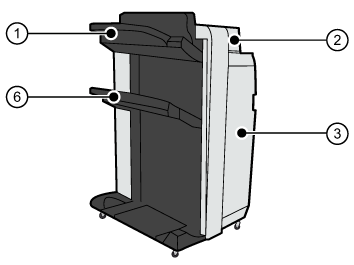

Staplare/häftenhet utan broschyrenhet (extern vy)

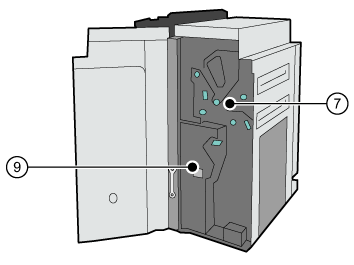

Staplare/häftenhet utan broschyrenhet (intern vy) |
|
Beskrivning av staplare/häftenhet |
|
|---|---|
|
1 |
Det övre magasinet samlar utmatat material; guiderna placerar utmatat material korrekt. |
|
2 |
Övre lucka för att få åtkomst till pappersbanan för att ta bort papper som fastnat |
|
3 |
Främre lucka för att få åtkomst till det område där du byter häftklammerkassetter tar bort papper eller klammer som har fastnat |
|
4 |
Broschyrfack för att samla broschyrer |
|
5 |
Extra broschyrfack för att samla broschyrer |
|
6 |
Det lägre magasinet samlar utmatat material; guiderna placerar utmatat material korrekt. |
|
7 |
Uppsamlingsfack för hålslagsskräp för att samla hålslagsskräp |
|
8 |
Uppsamlingsfack för klammerskräp för att samla klammerskräp |
|
9 |
Sadelhäftningsenhet för att få åtkomst till det område där du byter häftklammerkassetter tar bort papper eller klammer som har fastnat |
Vikaren (Paper Folding Unit-K ) kan vika utskriften på olika sätt: Z-vikning, trippelvikning inåt, halvvikning, trippelvikning utåt, parallell vikning.

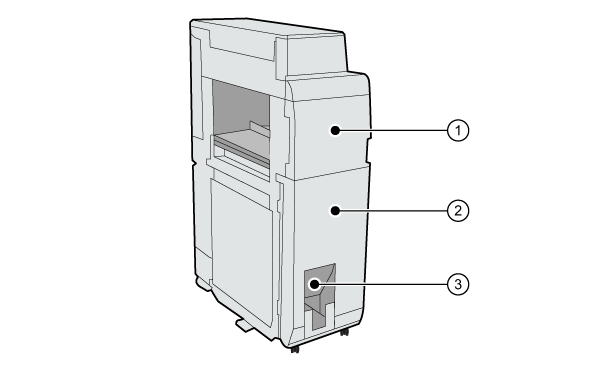

Mapp|
Beskrivning av falsfunktionen |
|
|---|---|
|
1 |
Främre omslag för att få åtkomst till området där ett pappersstopp uppstått |
|
2 |
Falsningsenhet som du kan dra ut för att ta bort ett papper som fastnat |
|
3 |
Utgångsplats där det utskrivna materialet vikt i trippelvikning inåt, trippelvikning utåt eller parallellvikning matas ut  OBS!
Det utskrivna materialet vikt i Z-vikning eller i halvvikning matas ut till utmatningsmagasinet av efterbehandlaren. |

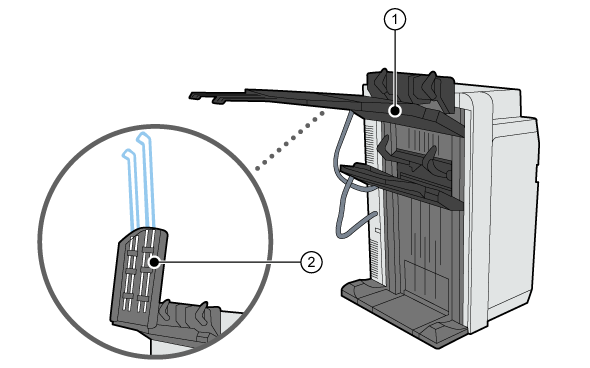

Vid utskrift på långa ark ska du ansluta uppfångningsfacket för långa ark till bunt-/häftenheten.
Fack för långa ark|
Beskrivning av fack för långa ark |
|
|---|---|
|
1 |
Utmatningsfack för långa ark |
|
2 |
Tillägg av utmatningsfack för att stödja långa ark |

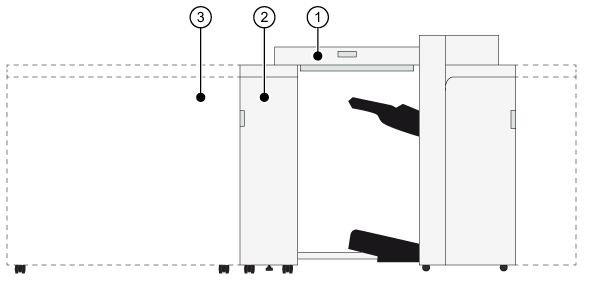

DFD (Document Finishing Device) är en extern efterbehandlare från tredje part, t.ex. en broschyrenhet eller ett hålslag.
Adapter för brygga och efterbehandlare|
Beskrivning |
|
|---|---|
|
1 |
Brygga (Finisher Bridge-A ) för att ansluta efterbehandlaradaptern till staplaren/häftenheten |
|
2 |
Efterbehandlaradapter (DFD Adapter-B ), för att ansluta DFD till bryggan |
|
3 |
DFD för att slutföra utskriften |
