В этом разделе описываются компоненты следующих финишеров:
Укладчик/сшиватель
Папка
Выводной лоток для длинных листов
Мост и адаптер финишера для DFD (устройство отделочной обработки документов)
Возможны две конфигурации стандартного укладчика/сшивателя: укладчик/сшиватель с брошюровщиком (Booklet Finisher-AF ) и без брошюровщика (Staple Finisher-AF ). Блок брошюровки сгибает и сшивает отпечатки для создания буклетов. В обеих конфигурациях финишера может использоваться модуль перфорирования для перфорации двух, трех или четырех отверстий в отпечатках.
В информационной области панели управления отображается состояние картриджей со скрепками. Если цвет значка скрепок оранжевый или красный, картридж со скрепками необходимо заменить.

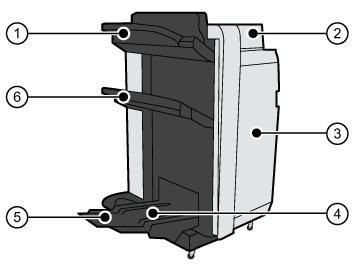

Укладчик/сшиватель с брошюровщиком (вид снаружи)

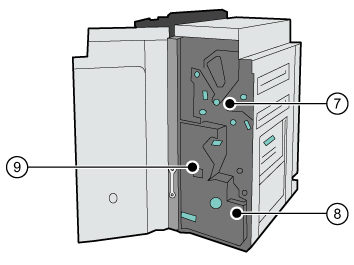

Укладчик/сшиватель с брошюровщиком (вид изнутри) |

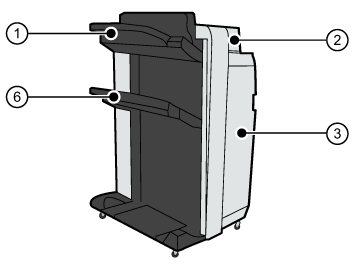

Укладчик/сшиватель без брошюровщика (вид снаружи)

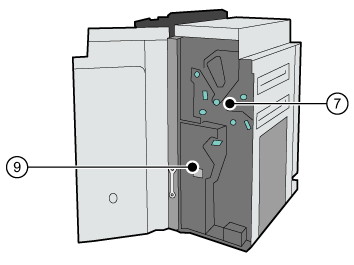

Укладчик/сшиватель без брошюровщика (вид изнутри) |
|
Описание укладчика/сшивателя |
|
|---|---|
|
1 |
Верхний лоток для отпечатанных материалов; направляющие позволяют аккуратно складывать отпечатанные материалы. |
|
2 |
Верхняя крышка для доступа в зону для устранения замятий |
|
3 |
Передняя крышка для замены картриджей со скрепками, устранения замятий бумаги или застрявших скрепок |
|
4 |
Лоток для готовых буклетов |
|
5 |
Вспомогательный лоток для готовых буклетов большого формата |
|
6 |
Нижний лоток для отпечатанных материалов; направляющие позволяют аккуратно складывать отпечатанные материалы. |
|
7 |
Лоток для отходов перфорации — сбор отходов перфорации. |
|
8 |
Лоток для отходов сшивания — сбор отходов сшивания. |
|
9 |
Блок брошюровки внакидку для замены картриджей со скрепками, устранения замятий бумаги или застрявших в блоке брошюровки внакидку скрепок |
Фальцовщик (Paper Folding Unit-K ) может выполнять фальцовку отпечатанных материалов различными способами: фальцовка гармошкой,тройной сгиб внутрь, сгиб посередине, тройной сгиб наружу, параллельный сгиб.

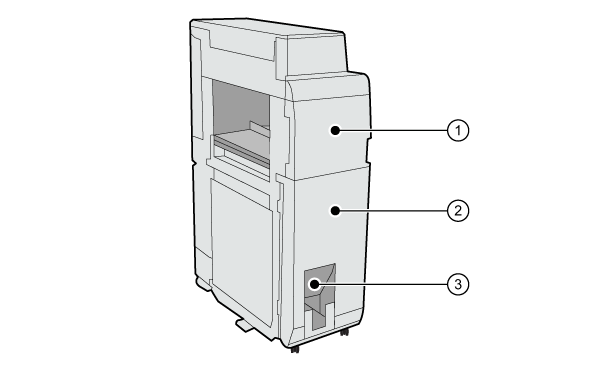

Папка|
Описание фальцовщика |
|
|---|---|
|
1 |
Передняя панель для доступа к месту, где произошло замятие бумаги |
|
2 |
Модуль фальцевания, который можно извлечь, чтобы устранить замятие бумаги |
|
3 |
Выходной слот, куда поступает распечатанный материал, сложенный с тройным сгибом внутрь или наружу либо с параллельным сгибом  ПРИМЕЧАНИЕ
Распечатанный материал, сложенный гармошкой или со сгибом посередине, попадает в выходной лоток финишера. |
При печати на длинных листах прикрепите к укладчику/сшивателю выводной лоток для длинных листов.

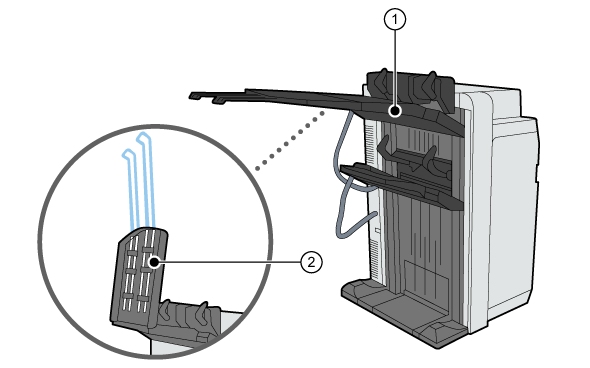

Выводной лоток для длинных листов|
Описание выводного лотка для длинных листов |
|
|---|---|
|
1 |
Выводной лоток для длинных листов |
|
2 |
Удлиненный выводной лоток для работы с длинными листами |
DFD (устройство отделочной обработки документов) представляет собой внешний финишер стороннего производителя, например брошюровщик или перфоратор.

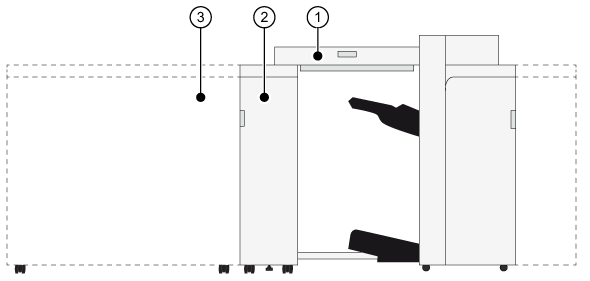

Мост и адаптер финишера|
Описание |
|
|---|---|
|
1 |
Мост (Finisher Bridge-A ) для подключения адаптера финишера к укладчику/сшивателю |
|
2 |
Адаптер финишера (DFD Adapter-B ) для подключения DFD к мосту |
|
3 |
DFD для отделочной обработки печатной продукции |
