Ebben a témakörben az alábbi finiserek részeit ismertetjük:
Lerakó/tűzőgép
Mappa
Hosszú lap kiadótálcája
Híd és finiseradapter a DFD (Document Finishing Device) eszközhöz
Két szokásos kötegelő/tűző konfiguráció van: a lerakó/tűzőgép irkakészítővel (Booklet Finisher-AF ) és irkakészítő nélkül (Staple Finisher-AF ). Az irkakészítő irkákat készít úgy, hogy összehajtogatja és összetűzi a nyomtatásokat. Mindkét finiserkonfiguráció kiegészíthető lyukasztóegységgel kettő, három vagy négy lyuk készítéséhez a nyomatokon.
A kezelőpanel kijelzőjén látható a tűzőkapocs-kazetta állapota. Ha a kapocs ikon narancssárga vagy piros, a tűzőkapocs-kazettát ki kell cserélni.

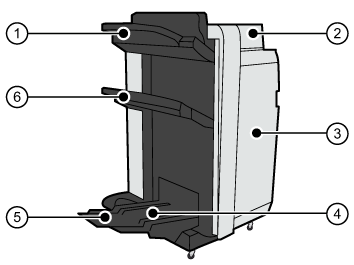

Lerakó/tűzőgép füzetkészítővel (külső nézet)

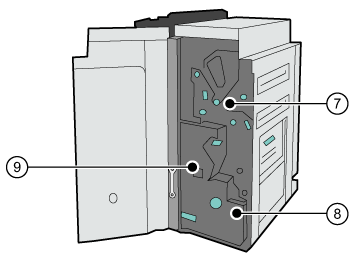

Lerakó/tűzőgép füzetkészítővel (belső nézet) |

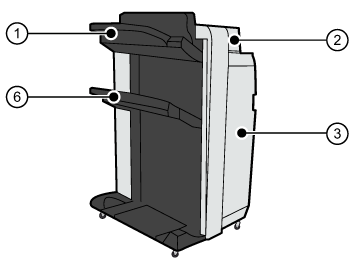

Lerakó/tűzőgép füzetkészítő nélkül (külső nézet)

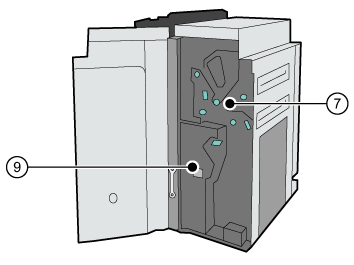

Lerakó/tűzőgép füzetkészítő nélkül (belső nézet) |
|
A kötegelő/tűző részeinek leírása |
|
|---|---|
|
1 |
A befejezett munkákat a felső tálcában találja; a papírvezetők biztosítják a kész nyomatok megfelelő elhelyezkedését. |
|
2 |
Papírelakadás esetén a fedél levételével férhet hozzá a papírúthoz. |
|
3 |
Ennek a fedélnek a levételével férhet hozzá ahhoz a területhez, ahol a tűzőkapocs-kazetták cserélhetők, megszüntethető a papírelakadás vagy kapocselakadás. |
|
4 |
A füzettálcára gyűlnek a füzetek. |
|
5 |
A füzetek segédtálcájára gyűlnek a nagy méretű füzetek. |
|
6 |
A befejezett munkákat az alsó tálcában találja; a papírvezetők biztosítják a kész nyomatok megfelelő elhelyezkedését. |
|
7 |
A lyukasztó hulladéktálcájára gyűlik a lyukasztás hulladéka. |
|
8 |
A tűzési hulladéktálcára gyűlik a tűzés hulladéka. |
|
9 |
A gerinctűző egység levételével férhet hozzá ahhoz a területhez, ahol a tűzőkapocs-kazetták cserélhetők, megszüntethető a papírelakadás vagy kapocselakadás. |
A hajtogató (Paper Folding Unit-K ) különböző módokon hajtogatja össze a kész nyomatokat: Z hajtás, hármas hajtás befelé, félbehajtás, hármas hajtás kifelé, párhuzamos hajtás.

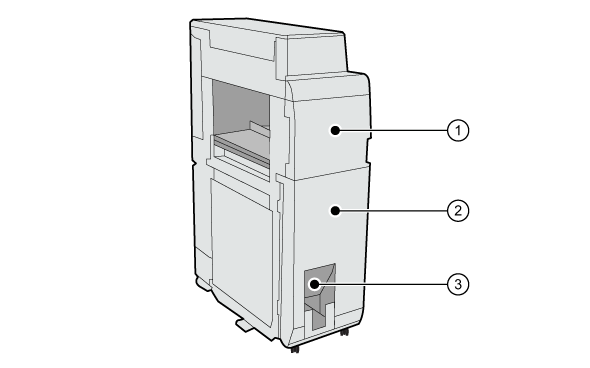

Mappa|
A hajtogató részeinek leírása |
|
|---|---|
|
1 |
Papírelakadás esetén az elülső fedél levételével férhet hozzá a papírúthoz. |
|
2 |
Papírelakadás esetén vegye ki a hajtogatót, hogy hozzáférjen a papírúthoz. |
|
3 |
A kimeneti tálcába kerülnek a hármas hajtással befelé és kifelé, vagy a párhuzamos hajtással készült nyomtatások.  MEGJEGYZÉS
A Z-hajtással vagy félbehajtással készült nyomtatványok a finiser kimeneti tálcájába kerülnek. |
Ha hosszú lapokra nyomtat, csatlakoztassa a hosszú lap kiadótálcáját a kötegelőhöz/tűzőhöz.

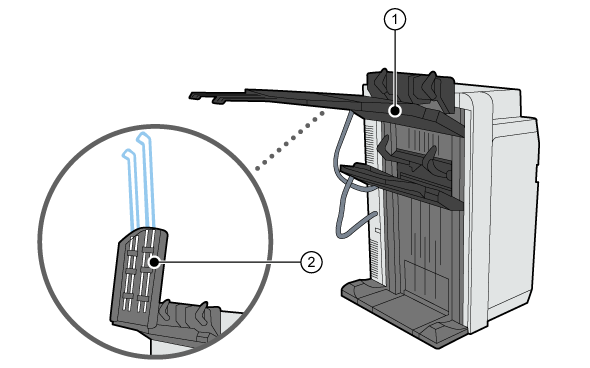

Hosszú lap kiadótálcája|
Hosszú lap kiadótálcájának leírása |
|
|---|---|
|
1 |
Hosszú lap kiadótálcája |
|
2 |
Kiadótálca a hosszú lapok kiadásának megkönnyítéséhez |
A DFD (Document Finishing Device) egy külső gyártótól származó külső finiser, például egy irkakészítő vagy perforáló.

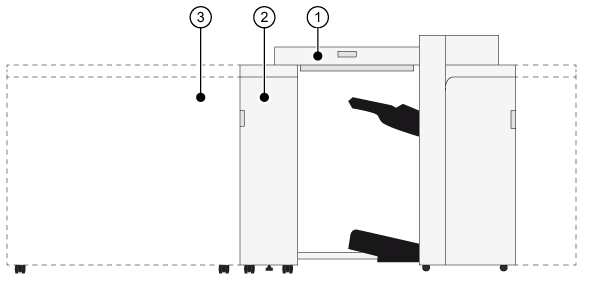

Finiser adaptertálca és híd|
Leírás |
|
|---|---|
|
1 |
A híd (Finisher Bridge-A ) a finiseradapter kötegelő/tűző egységhez csatlakoztatásához |
|
2 |
Finiseradapter (DFD Adapter-B ) – a DFD és a híd csatlakoztatásához. |
|
3 |
DFD a nyomatok véglegesítéséhez |
