Tässä osassa käsitellään seuraavien viimeistelijöiden osia:
Lajittelija/nitoja
Kansio
Pitkien arkkien lokero
DFD (Document Finishing Device) -laitteen silta ja viimeistelijän sovitin
Tavallisen lajittelijan/nitojan mahdollisia kokoonpanoja on kaksi: lajittelija/nitoja kirjasenviimeistelijällä (Booklet Finisher-AF ) ja ilman kirjasenviimeistelijää (Staple Finisher-AF ). Kirjasten viimeistelijä taittaa ja nitoo asiakirjat kirjasiksi. Kummassakin viimeistelijän kokoonpanossa voidaan ottaa käyttöön lisävarusteena saatava rei'itysyksikkö, jolla tehdään kaksi, kolme tai neljä reikää tulosteisiin.
Ohjauspaneelin mittaritaulu näyttää niittikasettien tilan. Kun niittikuvake näkyy oranssina tai punaisena, niittikasetti on vaihdettava.

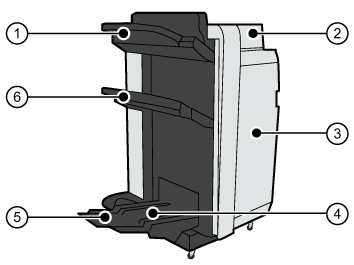

Lajittelija/nitoja ja kirjasten viimeistelijä (näkymä ulkopuolelta)

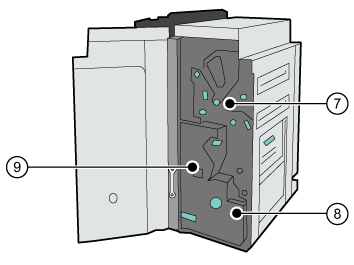

Lajittelija/nitoja ja kirjasten viimeistelijä (näkymä sisäpuolelta) |

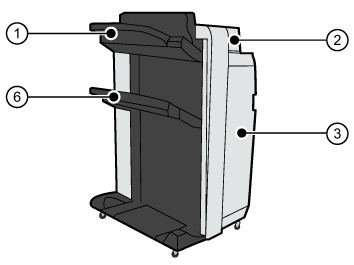

Lajittelija/nitoja ilman kirjasten viimeistelijää (näkymä ulkopuolelta)

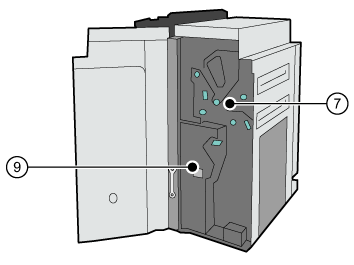

Lajittelija/nitoja ilman kirjasten viimeistelijää (näkymä sisäpuolelta) |
|
Lajittelijan/nitojan kuvaus |
|
|---|---|
|
1 |
Ylälokero tulosteiden keräämiseen. Ohjainten avulla tulosteet voidaan sijoittaa oikein. |
|
2 |
Yläkansi paperitukoksen poistamista varten |
|
3 |
Etukansi, jonka takana olevalla alueella vaihdetaan niittikasetit, selvitetään paperitukos tai selvitetään niittitukos |
|
4 |
Vihkolokero, johon vihkot tulevat |
|
5 |
Ulkoinen vihkolokero, johon suuret vihkot tulevat |
|
6 |
Alalokero tulosteiden keräämiseen. Ohjainten avulla tulosteet voidaan sijoittaa oikein. |
|
7 |
Rei'itysjätesäiliö, johon rei'itysjäte tulee |
|
8 |
Niittijätesäiliö, johon niittijäte tulee |
|
9 |
Vihkonidontayksikkö, joka antaa pääsyn alueelle, jossa vaihdetaan niittikasetit, selvitetään paperitukos tai selvitetään niittitukos satulanidontayksikössä |

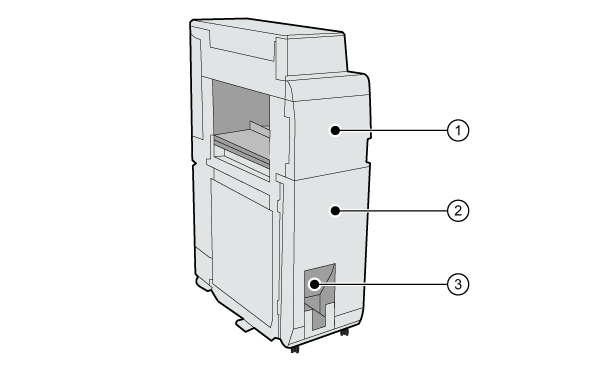

Taittajan (Paper Folding Unit-K ) avulla tulosteet voidaan taittaa eri tavoilla: Z-taitto, kolmiosainen sisääntaitto, puolitaitto, kolmiosainen ulostaitto ja kaksoistaitto.
Kansio|
Taittajan kuvaus |
|
|---|---|
|
1 |
Etukansi, jonka takaa päästään alueelle paperitukoksen selvittämistä varten |
|
2 |
Taittoyksikkö, joka voidaan vetää ulos paperitukoksen selvittämistä varten |
|
3 |
Poistoaukko, johon taiteltu (kolmiosainen sisääntaitto, kolmiosainen ulostaitto tai kaksoistaitto) tuloste tulee  HUOMAUTUS
Z-taitettu tai puolitaitettu tuloste tulee viimeistelijän luovutustasoon. |

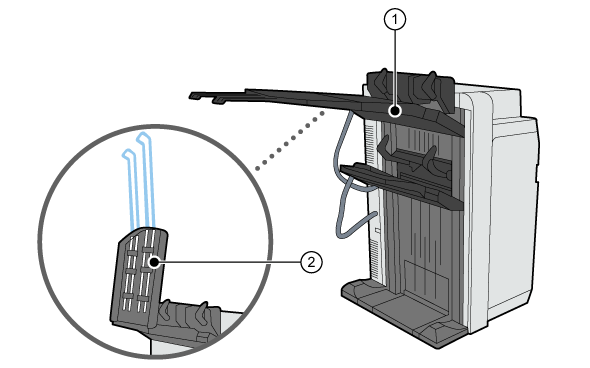

Kun tulostat pitkille arkeille, kiinnitä pitkien arkkien lokero lajittelijaan/nitojaan.
Pitkien arkkien lokero|
Pitkien arkkien lokeron kuvaus |
|
|---|---|
|
1 |
Pitkien arkkien luovutustaso |
|
2 |
Pidennetty luovutustaso, joka sopii pitkille arkeille |

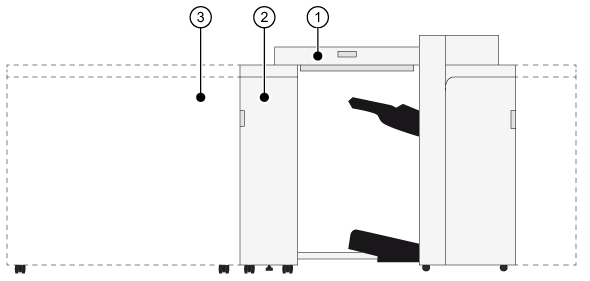

DFD (Document Finishing Device) on kolmannen osapuolen ulkopuolinen viimeistelijä, kuten vihkolaite tai rei'ittäjä.
Silta ja viimeistelijän sovitin|
Kuvaus |
|
|---|---|
|
1 |
Silta (Finisher Bridge-A ) viimeistelijän sovittimen liittämiseksi lajittelijaan/nitojaan |
|
2 |
Viimeistelijän sovitin (DFD Adapter-B ) to connect the DFD-laitteen liittämiseksi siltaan |
|
3 |
DFD tulosteiden viimeistelemiseen |
